-rwpHHoR емкости для настройки приемника применен подстроеч S конденсатор типа КПК-2 на 25-150 иФ.

Для магнитной антенны использован плоский ферритовый стержень сточенный на наждачном камне до размеров ЗХ 157< 110 мм. Дроссель L3 намотан на ферритовое кольцо марки бООНН (Ф-600) с внутренним диаметром 8 мм. Намоточные данные всех катушек приведены н табл. XII.1.

TtrmA пгшА

ТЗ ГГЮ9А


C4 3S0O

Ff75K

MASS

C568Q0

Рис. XU.iO Схема приемника в записной книжке.

Выключатель питания самодельный, совмещенный с конденсатором настройки. Монтаж деталей приемника выполнен яа плате нз фольгированного гетинакса печатным способом.

Налаживание приемника сводится к установке требуемых режимов транзисторов по постоянному току путем подбора сопротивлений резисторов R1, R3 и R5-

Таблица

Намоточные ванные катушек к приемнику эааиеной книжке

Обшначе-пие По схеме

Число

витков

Проаод

Магинткаг

60-70

ПЭЛШО 0,15-0.2

внтекня

5-10

ПЭЛШО 0.15-0.2

Дроссель

ПЭВ-1 0.1

Конструкция приемника в записной книжке показана в [37Ь Малогабаритный 2-V-2 приемник рассчитан на индивидуальное прослушивание с помощью головного телефона программ местных радиовещательных станции длинноволнового диапазона. Чувствительность приемника по полю не хуже 10 мВ/м, номинальная выходная мощность около 5 мВт. Питание приемника осуществля- одного дискового аккумулятора типа Д-0,1. Средний ток, потребляемый приемником от аккумулятора, около 5 мА. Продолжительность непрерывной работы от свежезаряженного аккумулятора - Ю-15 ч. Размеры приемника 84 X 48 X 20 М!И.



Характерной особенностью схемы приемника (рис. XII. 11) является непосредственная связь между транзисторами его каскадов, Двухкаскадный усилитель яысокой частоты, собранный ва транзисторах Т/ и Т2, апериодический. С целью устранения отрицательной обратной связи при сохранении достаточного усиления, а также для исключения межкаскадного разделительного конденсатора нагрузочный резистор Ц2 транзнстора Т/ включен в его эмнт-терную цепь, коллектор заземлен <через аккумулятор), а напряжение сигнала от катушкн связи L2 подводится к участку база - эмиттер. Транзистор ТЗ (структуры п~~р~п) является детектором я предварительным усилителем низкой частоты. Детектирование происходит на криволинейном участке его характеристики. Рабочая точка иа этом участке характеристики устанавливается иеболь-

71Ш1 ТЗМП55


Рис. 2-V-

XII.И. Схема -2 приемника.

74 ПП41 малогабаритного

шим положительным смещением за счет падения напряжения на дросселе ДрА Дальнейшее усиление низкочастотного сигнала осуществляется каскадами на транзисторах Т4 и Т5. Выходной каскад усилителя низкой частоты нагружеи на головной телефон типа ТМ-2А. Дли устранения самовозбуждения и для коррекции в области высших звуковых частот между базой и коллектором транзистора Т5 нключек конденсатор С4, создающий между этими электродами отрицательную обратную связь,

В приемнике использованы резисторы R1-R4 типа МЛТ-0,25; конденсатор CJ - от микроприемника Космос нли Рубин (для, увеличении емкости обе секции включены параллельно); конденсаторы С2 н С4 типа КТМ, СЗ - типа БМ. Транзисторы П401 можио заменить транзисторами П402, П403, П423; МП35 - любым мало-ыощным транзистором структуры л-р-п, например МП37 или МП38; МГ141 - аналогичными ему низкочастотными маломощными транзисторами (МП39-МП42).

Катушки L1 и L2 намотаны на бумажные каркасы и надеты на ферритовый стержень 600НН диаметром 8 и дляной 60 мм. Катушка Ll содержит 240-260 витков провода ПЭВ 0,1-0,12, L2- 5-20 витков провода ПЭВ 0,18-0,25. Положение катушек на стержне устанавливают опытным путем при налаживании приемника. Дроссель Др1 намотан на ферритовое кольцо марки бООНН диаметром 7 мм н содержит 160 витков ПЭВ 0,12.



Корпусом приемника служит пластмассовый футляр для безопасной бритвы. Все детали приемника смонтированы на трех печатных платах из фольгированного гетинакса толщиной 1-1.5 мм. которые размещены в имеющихся в корпусе трех отделениях. Конденсатор С/ укреплен па крышке корпуса. На боковой стенке кор-йуса просверлено отверстие для штеккера телефона.

Налаживать прнемннк лучше всего па предварительно собранном черновом макете в вечернее время. Сняв с ферритового стержня катушку связи L2, проверяют режимы работы транзисторов по постоянному току. При необходимости коллекторные токи транзисторов устанавливают подбором резисторов R1, R3 и R4. Затем надевают на ферритовый стержень катушку связи и подбором числа ее витков а также смещением катушек по стержню добиваются

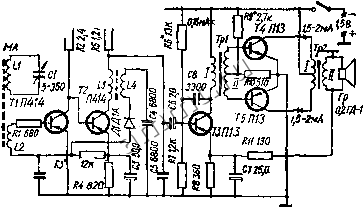

Рис. XII. 12. Схема экономичного карманного приемника.

устойчивой работы приемника во всем диапазоне частот. Если возникнет самовозбуждение приемника, то следует поменять местами выводы катушек L2. Возможно, придется, кроме того, экранировать высокочастотный дроссель Др1, обернув его бумагой с фольгой. Фольгу следует заземлить .

Конструкция приемника показана в [1],

Экономичный карманный приемник собран по схеме прямого усиления с рефлексным использованием первых двух транзисторов. Он рассчитан на прием местных и мощных удаленных станций, работающих в диапазоне воля 600-1700 м. Чувствительность приемника 10 мВ/м, номинальная выходная мощность не менее 30 мВт. Источник питания-батарея напряжением 1,5 В. Принципиальная схема приведена на рис. XII.12.

Катушки L! и L2 магнитной антенны намотаны на ферритовый стержень Ф-бОО длиной 70 мм. Контурная катушка Ll имеет 7 секции по 50 витков в каждой, намотанных проводом ПЭЛШО 7X0,06 (можно применить и провод ПЭЛШО 0,12). Длина намотки каждой секции 4 им, расстояние между секцнямн 2 мм.Катушка связи размещена между третьей - четвертой я четвертой - пятх)й mjTinn 0°!?, °® катушки и содержит 15-25 витков провода адлшо 0,12. В качестве Ct применен коидансатор переменной емкости чехословацкой фирмы Тесла .
