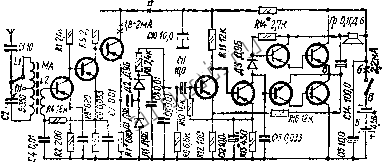

Читальный зал --> Малогабаритная радиоаппаратура (свойства) Высокочастотный трансформатор L3L4 намотан на ферритовое кольцо ф-600 диаметром 8 мм. Катушка L3 содержит 60 витков, L4 - 240 витков провода ПЭЛ 0,1. Согласующий трансформатор Тр1 я выходной Тр2 использованы готовые (ТСМ и ТВМ), выпускаемые промышленностью. Для самостоятельного изготовления приводим их данные: Тр2 - обмотка I - 2X450 витков провода ШВ 0,09; обмотка И - 80 витков ПЭВ 0,23; Тр! ~ обмотка I - 2100 витков ПЭВ 0,06; обмотка И - 2X290 витков ПЭВ 0,06. Сердечники обоих трансформаторов набраны из стандартных пермаллое-вых пластин Ш4, толщина набора 6 мм. В приемнике применены два высокочастотных транзистора типа П414 и три низкочастотных транзистора П13. Первые из них можно заменить транзисторами П401-П403, П421-П422, вторые- П14-П16, П39-П42. Рекомендуемые коэффициенты усиления по току (Р) транзисторов следующие: для Т1, 72 р = 40-80; для Т5 В = 30-50; для Т4, Т5 р с= 25-40. Режимы транзисторов по постоянному току указаны яа схеме. Они устанавливаются подбором величин резисторов R3, R6, R9. Прн использовании деталей с номиналами, указанными иг схеме, приемник не требует подгонки режимов. Если собранный приемник будет возбуждаться, то е первую очередь необходимо попробовать повернуть ксльпо с к&т>шками L3, L4 Бокр>г оси до прекращения генерации, а затем закрепить его в этом положении каплей клея БФ-2. Если эта мера не поможет, то нужно последовательно проделать следующие операции: поменять местами концы катушки L4\ увеличить сопротивление резнсторов RI и R3; поменять местами концы катушки L2. Для с}1ижния нелинейных искажений в приемнике применена отрицательная обратная связь со вторичной обмотки Тр2 на эмиттер ТЗ. Здесь необходимо опытным путем (по качеству звучания) установить, какой конец вторичной обмотки Тр2 следует подключить к резистору R11. Подбором величины этого резистора можно установить и нужньй тембр звучания. Для питания приемника может быть использован любой источник питания с напряжением от 1,1 до 2 В, например элементы 1,3-ФМЦ-0,25; 316 и другие. Можно использовать и один элемент от батареи КБС-Л-0,5. В режиме молчания приемник потребляет ток 3,5-4,5 мА. Экономичный карманный приемник описан в [2]. Простой в наладке транзисторный 3-V-4 приемник собран по схеме прямого усиления иа 9 транзисторах с питанием от одной батареи КБОЛ-0,50. Ои обеспечивает прием радиовещательных станций в диапазоне ДВ н СВ. Его чувствительность 4-5 мВ/м; ток, потреблиемый от источника питания в режиме молчания, 5,5 мА; максимальная выходная мощность 90 мВт. Принципиальная схема приемника изображена на рис. ХП.13. Несмотря на кажущуюся сложность схемы и применение в данной конструкций большого количества транзисторов, вызванное тем, что автор использует их с малым коэффициентом усиления по току (р не более 20), приемник довольно прост в налаживании. Наличие глубоких отрицательных обратных связей уменьшает вероятность самовозбуждения приемника и повышает надежность его работы. Усилитель высокой частоты собран на трех высокочастотных транзисторах с непосредственной связью между ними. Два первых каскада собраны по схеме с общим эмиттером. В целях термоста* билизации оба каскада охвачены параллельной отрицательной об-оэтной связью по постоянному току (через резистор R4). Третий каскад иа транзисторе ТЗ выполнен по схеме эмиттерного повторителя Для уменьшения вероятности самовозбуждеиня приемника постквлены JC-фильтры R3C3, R13CJ0. Детекторный каскад выполнен по схеме удвоения напряжении на диодах Д1Д2. Усилитель низкой частоты четырехкаскадный с непосредственной связью между транзисторами. Последние два каскада выпол* йены по бестрансформаторной двухтактной схеме, не требующей подбора идентичных пар транзисторов в выходном каскаде. В УНЧ имеются две цепи отрицательной обратной связи. Основная цепь  C5Q,0SS ТЩТ2Л40/ T4JSMnS3 Т7МП38 79МП5В dz. Xtl 1.3 Схема простого в наладке приемника 3-V-4. через резистор R16 термостабилизирет схему уснлнтеля и уменьшает искажения. Вторая через резистор R10 соединяет эмиттер транзистора Т5 с бзой первого транзистора УНЧ - Т4. Кроме этого имеется положительная обратная связь по питанию через резистор R14, увеличивающая коэффициент усиления всего усилителя и повышающая его термосгабильность. Контурная катушка Lt и катушка связи L2 наматываются на б>мажные каркасы, которые можно свободно перемещать вдоль ферритового стержня марки 400НН длиной Ю9 мм, диаметром 8 мм. Катушка L1 намотана на два отдельных каркаса. На первом каркасе находится 75 витков провода ПЭЛ 0,08-0,1 (лучше применить литцендрат), на втором - 125 витков провода ПЭЛ 0,1-0,2. В диапазоне ДВ нспользуетси вся катушка яядуктивности, а в диапазоне средних волн - 75-вигковая катушка. Катушка связи 1-2 содержит 6-10 витков провода ПЭЛ 0,08-0,1 (окончательно число витков этой катушкн подбирается при налаживании приемника). Намотка катушек рядовая, виток к витку. В качестве усилительных элементов в каскадах УВЧ можно использовать любые высокочастотные транзнсторы. Транзисторы с наибольшим коэффициентом усиления по току Р ставят в первый каскад {Ti), а с наименьшим - в третий (7. Указанные на принципиальной схеме транзисторы в УНЧ можно заменить иа любые низкочастотные. в качестве днодов Д1-ДЗ можно ирименять любой диод из серии Д9. Электролитические конденсаторы типа К50-6 или фирмы Тесла . Конденсатор переменной емкости типа КПЕ. Остальные - типа КЛС. резисторы типа УЛМ. Налаживание приемника начинают с УНЧ. Отсоединив высокочастотную часть приемника в точке а, выключают питание и подбором резистора Rl5 устанавливают ток в точке 6, равный 2-2,2 мА. Затем, подключив вольтметр к точке в и к плюсу источника питания, с помощью резистора RJ4 добиваются показания прибора, равного половине питающего напряжения - 2,2 В. Восстаковив цепь в точке а, подбором резистора fi6 устанавливают ток в коллекторной цепи транзнстора ТЗ в пределах 1,8-2 мА. При возникновении заметных искажений нужно последовательно произвести следующие операции: поменять местами концы катушки связи L2; уменьшить количество витков катушки в увеличить емкость конденсатора с9 до 0,022 мкФ. Конструкция приемника описана в [26]. Радиоприемник Сюрприз в записной книжке собран по супер-гетеродннной схеме на шести транзисторах и одном полупроводниковом диоде. Он предназначен для приема на внутреннюю магнитную антенну программ радиовещательных станций, работающих в диапазоне средних воли 186-570 м (1605-525 кГц). Реальная чувствительность приемника не хуже ЗмВ/м, максимальная чувствительность не хуже 0,5 мВ/м. Избирательность по соседнему каналу не менее 12 дБ, по зеркальному каналу - не менее 20 дБ. Диапазон воспроизводимых частот 500-3000 Гц. Максимальная выходная мощность 100 мВт. Приемник питается от трех аккумуляторов типа Д-0,1 общим напряжением 3,6 В. Ток, потребляемый в режиме покоя, не более 12 мА. Габариты прнем-иина (с записной книжкой) 135Х88Х 17 мм, масса 20О г. Принципиальная схема прнеминка показана на рнс. XII. 14. Основная избирательность по соседнему каналу осуществляется двухкоитурным фильтром ПЧ L4C7 и L5C8, являющимси нагрузкой нреобразователя, выполненного по схеме с совмещенным гетеродином на транзисторе Т1. Число витков катушки связи L3 с гетеродинным контуром L3CJ6C56 и отвод от контурной катушкн гетеродина выбраны так (табл. XII. 2), чтобы напряжение гетеродина было равномерным по всему диапазону и равным 100-120 мВ. Для обеспечения лучшей прямоугольности резонансной кривой двухконтурного УПЧ связь между контурами выбрана близкой к критической (расстояние между центрами катушек L4 и L5 составляет 7,5 мм). Первый каскад УПЧ, собранный на транзисторе Т2 ,- апериодический, к нему подводится управляющее напряжение АРУ от нагрузки детектора R13 после подавления низкочастотных составляющих модулкции фильтрующей цепью R12C10. Второй каскад УПЧ, собранный на транзисторе ТЗ, нагружеи на широкополосный контур L6C12C полосой пропускания 35-40 кГц. Двухкаскадный усилитель НЧ собран на транзисторах Т4-Т6 по схеме с бестрансформаторным выходом Предварительный каскад УНЧ (Т4) -фазоинверсный и нагружен на первичную обмотку согласующего трансформатора Тр. Оконечный двухтактный касяад {Т5, Т6) - усилитель мощности - работает в режиме класса АВ . Для устранения искажений типа ступенька в выходном сигнале, обусловленных нелинейностью начальных участков характеристик транзисторов, на базы Т5 я Т6 с делителя напряжения
