Коэффициент использования коллекторного напряшния характеризует степень напряженности режиыа. Он равен отношению ам плнтуды переменного напряжения на коллекторе к напряжению источника питания £ 1

Если у генератора, работающего в граничном режиме с коэф-фнциентом использования коллекторного напряжения сделать 5>£рр (например, увеличить сопротивление нагруэии Rgg нли напряжение возбуждения С/), то граничный режим перейдет в перенапряженный. Если изменением нагрузки или питающих напряжений сделать €<!р> то режим генератора станет недонапряженным.



Рис. Vin.e. Схемы с последовательным питанием коллектора.

а -вобщвн sHRTrepou; б - о заземленным по постояиноиу жу квлдвк-сореи.

Схемы генераторов с независимым возбуждением. Цепь коллектора может иметь схему с последовательным (рис. Vni.6) либо параллельным (рис. VIIl.T) питанием,

В схеме с последовательным питанием напряжение иа коллектор Eg поступает через катушку контура, Схема может иметь заземленный эмиттер (рно. VHI. 6, а). Пра этом детали контура будут находиться под напряжением E по отношению к земле. Очевидные достоинства имеет схема (рис, У1П.6, б), где детали коигура имеют заземленную точку, а эмиттер заземлен только для колебаний ВЧ. В этом варианта схемы напряжение Е подается на эмиттер

В схеме с параллельным питанием (рие. VIIl.T) на элементах контура нет постоянного напряжения источника Е, так как между коллектором и контуром включен разделительный кондеиеатор Ср. Цепи поетоянной (/ о) и переменной (/j,) составляющих коллекторного тока разделены: протекает через блокировочный дрое-еель Lqjj, транзиотор и источник питания; переменные составляю щие тока коллектора протекают через транзистор, Ср н контур. Схема в параллельным питанием может иметь заземленный эмиттер (риб. УИ1.7, а) либо заземленный коллектор (рис. У1П.7, б).



£сли коллектор траизнстора соединен с корпусом, схема с заземленным коллектором (корпусом транзистора) имеет существенные достоинства: упрощается крепление транзистора, так как корпус его может быть установлен непосредственно нв металлическое шасси; при этом существенно улучшается охлаждение транзистора и отпадает необходимость устройства специального теплоотвода. Кроме того, уменьшаетсв паразитная емкость пепн коллектора, что важно на высоких частотах.

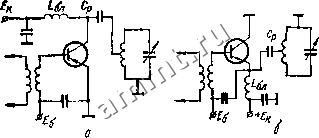

Гис. VIII.7. С?емы с параллельным питанием коллектора; а - с общим эмиттером; б ~ о общин коллектором.


<

Л2 Л/

Рис. VIИ.8. Схемы питания цепи базы:

а - в делителем напряжения; б - без смещения.

На базу транзистора подается напряжение возбуждения от предыдущего каскада c/gcoscof н напряжение смещения £ g, определяющее положение рабочей точки на характеристике транзистора.

может подаваться от постороннего источника витания (рнс. Vni.6) при работе с малым углом отсечкн тока коллектора к (класс Q либо от источиика коллекторного иапрнженвя с помощью делителя Я1Ц2 (рис. VIH.8, а) при работе с углом отсечки 9 > 90°, в частности, когда рабочая точка должна находиться на линейном участке характернстикн я генератор работает без отсечки тока коллектора (класс А). Наличие резистора R3 (рис. VIu.8, а) создает эффект автосмещенвя за счет тока эмит-



тера, а также способствует теипературной стабилизации режима. Осуществлять автосмещение за счет тока базы не рекомендуется, так как это еннжает надежность работы каскада.

Прн работе с углом отсечки тока иоллектора 9 й 90° (класс В) можно не шдавать напряжение смещения на базу (Eg = 0)

(рис. vni. 8, б). Это существенно упрощает схему. Поэтому для генераторов с независимым возбужденкен предпочтительна схема с £-5 = б.

§ 5. Расчет граничного режима генератора

Расчет режима транзисторного генератора встречает известные трудности в связи со сложностью происходящих в иен физических процессов и эквивалентной схемы, учитывающей работу транзис- тора в режиме больших амплитуд, инерцию носителей тока, наличие внутренних связей и т. п. Точные методы расчета сложны н еще недостаточно разработаны. Ниже приводится упрощенный метод расчета граничного режима транзисторного генератора, точность которого может удовлетворить инженерным требованиям при рабочей частоте f < (0,1 .- 0,15)/ , где /. - частота, на которой модуль коэффициента усиления (В) по току схемы с ОЭ достигает единицы. Значение указывается в паспорте транзистора*.

Как прави;ю, выбирается схема с ОЭ, обеспечивающая наибольший коэффициент усиления по мощности.

Исходными для расчета являются рабочая частота / и необхо-днмая мопшость высокочастотных колебаний в коллекторной цепи Рр (могут быть и другие исходные данные, но указанные - наиболее характерны), В паспортных данных транзнстора, как правило, мощность Рр не указывается, а приводятся максимально допустимые значения ко.1лекторцого тока в импульсе либо постоянной составляющей /, максимально допустимое напряжение на коллекторе при работе с отсечкой тока коллектора I/jj , наибольшая мощность, рассеиваемая транзистором без специального теплоотвода, Р, либо о теплоотводом Р,

По этим данным можно оценить полезную мощность Р, которую может отдать транзистор. Исходя иэ допустимой мощности рассеяния, получим:

Р, S (1 - 1,5) Р. либо Р, и (1 - 1.5) Pj,. Исходя из допустимых токов и напряжений, получим;

104- 15

Если есть несколько типов транзисторов, подходящих по мощности, желательно выбирать те, у которых f. возможно больше. Чем больше по сравнению с рабочей частотой /, тем меньше

* Если в справочных давнБ1Х fj не указана, то ее ыожно подсчитать, если приведены ыодуль коэффициента усиления по току В 1 и частота, на которой он определен f в. Тогда flBlfiy
