Рефлексный в [32].

супергетеродин на одном транзисторе описан

Простой приемник с фиксированной настройкой, собранный по рефлексной схеме, предназначен для приема одной местной радиостанции. Прннципиальнан схема приемника показана на рис. ли.4. Оба транзистора {Т1 и Т2) кспользуются для усиления как высокой, так и низкой частоты, благодаря чему удалось ток, потребляемый приемником от батареи, уменьшить до 1 мА.

Магнитная антенна приемника выполнена на ферритовом стержне марки 600НН (Ф-600) диаметром 7 и длиной 40 мм. Катушка LI содержит 70 витков провода ПЭЛ 0,1-0,12, L2 - 10 витков того же провода. При указанных намоточных данных катушек приемник может быть настроен конденсатором С1 на радиоволну длиной 250-300 м.

сга-зоМА

Входной контур

Timi тгпш


Рис. ХП 3. Схема рефлексного супергетеродина.


Рис. ХП.4. Схема простого приемника с фиксированной настройкой.

Трансформатор Тр1 наматывают на феррнтовое кольцо марки 600НН (Ф-оОО) диаметром 8-10 мм. Первичная обмотка (I) содержит 60 витков, а вторичная (II) - 120 витков провода ПЭЛ 0,08. Все резисторы типа УЛМ. Конденсатор С1 типа КПК-М, С2 - МБМ, СЗ - Эт\, С4 - КДС илн КЛС. Статический коэффициент усиления по току р транзисторов в пределах 20-100. Диод Д/ - любой точечный диод из группы Д9. Выключатель BI - любой малогабаритный, в том числе самодельный. Прослушивание передач ведется через головные телефоны.

Все детали приемника, кроме телефона, смонтированы на гети-иаксовой (или текстолитовой) плате размером ЗОХ 50 мм и толщиной 1 мм. При нспользованни малогабаритных деталей размеры приемника могут быть близкими к размерам спичечного иоробка. Примерные размеры футляра приемника 12X32X52 мм. Футляр можно изготовить из листового органического стекла толщиной 1-1,5 мм.

Налаживание сводится к установлению требуемого режима работы транзисторов и настройке контура магнитной антенны на волну желаемой станции. Первое осуществляется путем подбора сопротивления резистора Rl таким образом, чтобы миллиамперметр, включенный в общую цепь питания приемника, показывал ток в пределах 1,0-1.2 мА. Настройка на станцию производится вращением ротора конденсатора CI.

Еслн приемник настроить на радиостанцию не удается, то следует изменить число витков катушки L1. Увеличквать число



витков этой катушки более чем до 200 нецелесообразно. Для прием, длинноволновой станции надо параллельно конденсатору CI подключать дополнительно слюдяной нли керамический конденсатор емкостью 30-360 пФ.

Конструкция приемника с фиксированной настройкой описана в [20J.

Детский приемник, несмотря на свою простоту, имеет относительно высокую чувствительность. На рис.XII. 5 приведена схема такого приемника. Транзистор Т1 работает как рефлексный усилитель. Для напояжения ВЧ нагрузкой его коллекторной цепи явля-


тюст

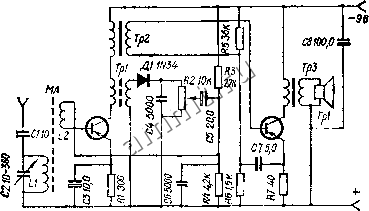

Рис. XII.5. Схема детского приемника

120072

ется трансформатор Тр1, вторичная обмотка которого присоединена к детектору на диоде Д/. Выделенное насрялсение НЧ с нагрузки детектора вводится опять в базовую цепь транзистора TI, нагрузкой которого для напряжения НЧ будет на этот раз переич-иая обмотка трансформатора Тр2. Усиленное этим транзистором низкочастотное напряжение поступает в базовую цепь транзистора 7*5, работающего в классе А. Коллекторный ток последнего доходит до величины 25 мА, а полезная мощность такого выходного каскада НЧ приблизительно 80 мВт.

Чнсло витков катушкн контура LI - 93, L2 -1 витков провода типа ПЭЛШО 0,1. Использование проволочной внешней антенны значительно повышает чувствительность приемника. Вместо транзисторов, указанных в схеме, можно использовать транзистор типа П403 - в рефлексном каскаде, и транзистор типа МП40 --в выходном. Для сердечника ВЧ трансформатора Тр1 можно использовать ферритовое кольцо диаметром 10 мм. Тогда первичная обмотка этого трансформатора будет иметь 150 витков, вторичная - 25 витков провода ПЭЛШО 0,1. Низкочастотные трансформаторы Тр2 и ТрЗ могут быть применены от любого транзисторного приемника

Детский приемник описан в [12].



миниатюрный приемник на грех транзисторах собран по реф-рксной схеме, приведенной на рис. XII.6. Для приемной антенны ппльзован ферритовый стержень длиной 45 мм. Катушка Lt со-Кпитнз 52 + витков провода ПЭЛШО 0.1-0,15.

Транзистор П работает в каскаде усиления ВЧ сигнала и пред-ваоительного усиления НЧ. Сопротивление резистора RI выбнрадт таким, чтобы получить наибольшее усиление. Положительная обратная связь, повышающая добротность контура, >станавливается выбором емкости конденсатора С4. Нагрузка по высокой частоте для этого каскада - дроссель L2 (100-200 витков провода ПЭЛЩО О 1 намотанных на ферритовое кольцо диаметром 10 мм). ПроДе-тёктированный сигнал с детектора на диодах Д/ и Д2 снова подается на базу транзистора TI и усиливается им. HaipyK-; по низкой

П 0071 7J 0C8W

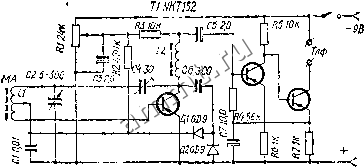

Рис XII.6 Сдема миниатюрного прнемннкс! па ipex TpafiSHCTopax

частоте этого каскада - резистор R3 (поскольку дроссел.ь L2 представляет ничтожно малое сопротивление для тока низкой частоты). НЧ сигнал усиливается затем двухкаскадным усилителем на транзисторах Т2, ТЗ.

Транзистор первого каскада должен иметь возможно больший статический коэффициент передачи тока. Выбор транзисторов Т2, ТЗ по коэффициенту усиления некритичен

В первом каскаде приемника можно применить также транзистор ГТ309Д, а для последующих двух каскадов - ГТ109А или с любым другим буквенным индексом. Диоды типа Д2 нли Д9 с любым буквенным индекссм.

Миниатюрный приемник ка ipex транзисторах описан в [27J

Громкогх)ворящий микроприемник можно собрать в футляре величиной со спичечный коробок. Несмотря настоль малые размеры, он обеспечивает громкоговорящий прием местной радиостанции.

Приемник собран по рефлексной схеме прямого усиления 2-V-3 (рис. ХП. 7), содержащей четыре транзистора и один диод. В ка-1 Рмкоговорителя использован переделанный капсюль типа ДЭМШ- а. Все детали приемника малогабаритные.

Для магнитной антенны использован ферритовый стержень марки 600НН (Ф-600) диаметром 7 мм и длиной 35 мм, сточенный на квадрат со сторонами 4 мм. Катушка LI содержит 90 витков провода ПЭВ 0,12, а Z.2 - 10 витков того же провода. Намотка катушек-виток к витку. При указанных намоточных данных и
