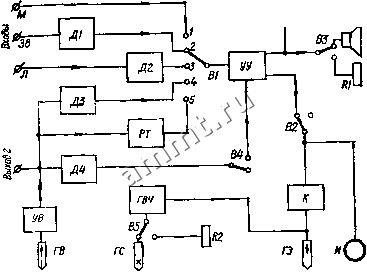

Читальный зал --> Малогабаритная радиоаппаратура (свойства) тотная характеристика универсального усилителя УУ практически параллельна оси частот и ие регулируется как при записи, так и при воспроизведении, что также упрощает коммутацию при переходе с записи на воспроизведение. В положениях 1, 2, 3 переключателя рода работы В1 произво-дится запись сигналов, поступающих от источников, а в положениях 4 и 5 - воспроизведение. Переключатель В2 замыкается при нажатви на кнопку Запись на лентопротяжно.ч механизме. При этом включается также питание ГВЧ. BbOodl  Рис. Х.4. Структурная схема магнитофона с раздельными головками для записи и воспроизведения. В положении 5 переключателя В1 включается регулятор тембра, а в положении 4 - делитель напряжения ДЗ, ослабляющий сигнал так же, как и регулятор тембра РТ па средних частотах. в положение 4 переключатель В1 ставится при воспроизведении через внешнюю высококачественную акустическую систему, имеющую свой регулятор тембра, и при налаживании магнитофона. К гнезду Выход Ь подключается внешний громкоговоритель, усилитель, контрольные телефоны и измерительная аппаратура. Гнездо <Выход 2 , которое являетсн выходом сквозного канала во время записи, позволяет с помощью дополнительного усилителя вести слуховой контроль, Сюда же следует подключать измерительные приборы при снятии частотной характеристики, выборе подмагничивающего тока, установке правильного положения записывающей и воспроизводящей головок. Сквозной канал позволяет создавать искусственную реверберацию. Если во время записи замкнуть переключатель В4, напряжение с выхода усилителя воспроизведения через делитель Д4 попадет в канал записи. Образуется миогократнан запись с времен- УЗ -! ным СДВИГОМ, создающая имитацию серии отраженных от стен помещения звуков (эхо-снгиалов) Делителем Д4, включенным между выходом усилителя УВ и переключателем В4> можно регулировать скорость затухания искусственных эхо-сигналов. Для получения эффектной искусственной реверберации расстояние между запи-сываюшей и воспроизводящей головками, а также скорость движения ленты нужно выбирать так, чтобы эхо-сигналы следовали один за другим ие чаше чем через каждые 0,1 с. . Если во время записи * I отключить стирающую го ловку переключателем S5, старая запись сотрется лишь частично за счет подмагничивающего поля запи сывающсй головки, н новая фонограмма запишет на фоне ослабленной старой При отключении стирающей головки генератор ГВЧ нагружается на эквивалент R2. Иногда в налог абар ит Ных магнитофонах каналы записи и воспроизведения полностью разделяют (магнитофон Репортер ). Структурнал схема такого магнитофона приведена на рис. X. 5. Достоинством схемы является возможность создавать сквозной канал запись - воспроизведение при записи, что позволяет контролировать качество записи и создает удобства при наладке магнитофона Рис. Х.5. Структурная схема магнитофона с раздельными канальми записи и воспроизведения. $ 4. Лентоиротяжиые механизмы Требования, предъявляемые к лентопротяжным механизмам. При записи и воспроизведении механизм должен перемещать ленту по рабочей поверхности магнитных головок с постоянной заданной скоростью, ограничивать перемещение леиты по высоте, натягивать ее у магнитных головок н подматывать иа приемную катушку. При перемотке механизм должен наматывать ленту на катушку с большей скоростью, чем при записи и воспроизведении, отводить ее от магнитных головок и натягивать. Во время работы магнитофона не должна создаваться механическая перегрузка для ленты. При торможении лента должна останавливаться без образования петли. Конструкция механизма должна обеспечивать удобство пользования им. Отклонение средней скорости от номинального значения, а также периодические и непериодические колебания скорости с частотой более 0,1 Гп не должны превышать значений, приведенных в табл. X. 1. Ограничение перемещения ленты по высоте необходимо для того, чтобы у всех магнитофонов было одинаковое относительное расположение ленты и сердечников магнитных головок по высоте. Это особенно важно при двух- и четырехдорожечной записи, поскольку в этом случае при смещении ленты возможна запись или воспроизведение иа двух соседних дорожках одновременно. Натяжение магнитной ленты у магнитных головок обеспечивает равномерное и плотное прилегание ее к рабочей поверхности голо-док, ЧТО необходимо для нормального взаимодействия магнитных головок и ленты. Натяжение ленты должно быть по возможности постоянным на протяжении всего рулона. Леита, прошедшая через магнитные головки, должна наматываться на приемную катушку с некоторым натяжением, что способствует получению плотного рулона на приемной катушке и исключает возможность появления петли. Натяжение леиты при подмотке на приемную катушку выбирается примерно равным натяжению ее у магнитных головок, которое должно быть не менее 1 Н для обычных лент и ие менее 0,5 Н - для долгоиграющих. При работе лентопротяжного механизма лента может испытывать повышенную механическую нагрузку (особенно во время пуска и остановки), которая не должна превышать 10 Н. В противном слу чае возможна деформация ленты или обрыв.   Рис. Х.6. Кинематические скшы лентопротяжных механизмов с одним двигателем. Кинематкческие схемы леьтопротяжс ых механизмов. Лентопротяжный механизм магнитофона должен содержать три основных узла: узел, обеспечивающий продвижение ленты с постоянной скоростью при записи и вое про изведен и и (узел ведущего вала); приемный узел, осуществляющий подмотку ленты и ее перемотку вправо; подающий узел, с помощью которого лента подается к магнитным головкам и перематывается влево. Эти узлы приводятся в движение электродвигателями. В малогабаритных переносных магнитофонах с автономным питанием, как правило, используется только один электродвигатель, Кинематические схемы лентопротяжных механизмов с одним электродвигателем показаны на рис. X. 6. В схеме, представленной иа рис. X. 6, а, вращение электродвигателя передается к подающему и приемному узлам через обрезиненные ролики либо непосредственно шкивом электродвигателя, Для полученик двух скоростей движения ленты на валу электродвигателя укрепляется двухступенчатый шкив. прн записи и воспроизведении вращение электродвигателя передается через обрезиненный ролик переключателя скорости /2 маховику ведущего вала 7 и от маховика ntCHKOM -к приемному узлу 4, Лента протягивается ведущим валом 6 и прижимным роликом 8. Подматывает ленту приемный узел 4,а натягивает ее у головок 13 5-43 385
