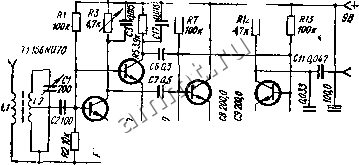

Читальный зал --> Малогабаритная радиоаппаратура (свойства) TI П309В s ? - 7 - T .-. 1 C5a 5-20 I  72ГТ309В Т5П309В C710D0 Хр1с5Ш си 0,0! у C9 0,0f C55SZQ f200  Рнс. XII,14. Схема приемника Сюрприз . СМЩО Намоточные данные катушек к приемнику Сюрприз*
R18RI5 через вторичную обмотку согласующего трансформатора подается небольшое (порядка 120-170 мВ) начальное напряжекие смещения. Нагрузкойусилителя мощности является аысокоомный громкоговоритель типа 0,05 ГД-1 с отводом от середины обмоткн звуковой катушки. Сопротивление звуковой катушки громкоговорителя на частоте 1000 Гц - 60 Ом (2X30 Ом). Диаметр громкоговорителя 40 мм, высота 9 мм. При номинальной мощности 50 мВт громкоговоритель развивает звуковое давление до 0,15 Н/м. Детали н узлы приемника смонтированы на печатной плате. Намоточные данные катушек приведены в табл. ХП. 2. Катушка L1 магнитной антенны намотана на каркас нз прессшпана н размещена яа плоском ферритовом стержне из материала 700НМ; ее размеры 70X9X3 мм. Контурные катушки гетеродина н ФПЧ намотаны иа односекционные полн стироловые каркасы и помещены в феррнтовые чашки из материала ЮООНМ высотой 5,7 мм. Экранов катушки не имеют. Миниатюрный согласующий трансформатор Тр намотан на сердечнике нз пермаллоевых П-образных пластин (50Н). Его первичная обмотка содержит 1000 витков провода ПЭВТЛ 0,05, вторичная - 2X350 витков того же провода. В приемнике применены резисторы типа УЛМ, конденсаторы типов К,10-7В, ПМ и электролитические конденсаторы типа К-50-6 (их можно заменить конденсаторами типа ЭМ или ЭЛШ), регулятор громкости СПЗ-ЗД (применяется в приемниках Нева , Сигнал , Юпитер , Топаз-2 ). Элементом настройки приемника служит миниатюрный сдвоенный блок конденсаторов переменной емкости, имеющий габариты 20 X 20 X 6 мм. Минимальная емкость секции 1,5-2 пФ, максималь* пая - 120 пФ. Режимы транзисторов по постоянному току приведены в табл. ХИ- 3., При повторении конструкции в любительских условиях многие детали, примененные в промышленной модели приемника, могут быть заменены. Т а б л я ца XII.3 режимы по постоянному току транзисторов в схеме рис. XII.14
Примечание. Величины напряжевнй нзмеренн между электродаш! трачэяетороз и плюсом источника питания тестером ТТ-3. Рекомендации по замене деталей приемника кСюрпризз деталями других типов, имеющимися в продаже, и описание конструкции приведены в [13]. ТЗШиТО Т415Ш70   Рис. Xn.lj. Схема малогабаритного синхроднна. Малогабаритный синхроднн (рис. ХП. 15) предназначен для работы в любительском диапазоне 80 м. Однако при соответствующих данных катушек индуктивности его можно использовать и для приема на других диапазонах. Принцип действия синхродина основап на совместной работе балансного смесителя и синхронного детектора. Синхронный
