Читальный зал --> Обмоточные провода высокого сопротивления Пьезозл&стричккм фалылри 207 У фильтров со средней частотой полосы пропускания 465 кгц можно изменять ширину полосы пропускания от 100 до 500 гц. Недостатком этого способа регулировки ширины полосы пропускания является большее влияние сопротивления иа усиление. fp=4mK3u  Ю-ЮОк Рис. VI. 13. Простейшие схемы узкополосных пьезоэлектрическия фильтров.  Рис. VI 14. Характеристики затухания фильтров, схемы которых приведены на рис. VI. 13, при различных значениях емкости Се: - б > 0- б - Сб - С. в - Сб < е.. Лучшие результаты получаются прк использовании схем, в которых нагрузочным сопротивлением является контур (p]ic. VI.13, б и VI.15). Увеличение язменеиия полосы пропускания достигается одновременной расстройкой в разные стороны относительно резонансной частоты пьезоэлектрического резонатора, нагрузочного контура Lc, Сс ч трансформатора ia.- Са- Этим способом МОЖНО достигнуть изменения ширины полосы nponycKatiHH примерно в полтора-два раза больше по сравнению с регулировкой нагрузочным сопротивлением. При использовании фильтров на частотах выше 1 Мгц рекомендуется применять схемы с дифференциальны-ын конденсаторами ДК (рис. VI 16), в которых при изменении частоты бесконечного затухания (настройке) ширина полосы пропускания не изменяется. Недостатком рассмотренных схем пьезоэлектрических фильтров янляе! ся относительно малая избирательность. Для увеличения избир ательности рекомендуется последовательное соедн-ненне двух однорезонатор-вых фильтров (рис. VI. 17) или применение двухрезона* торных фильтров (рис. VI.18). Расчет пьезорезонаторов заключается в определении размеров пьезопластнн во заданным значениям реэ(  Рис. VI. 15. Схема узкополосного пьезо-йлектрнческого фильтра, у которого нагрузкой является контур.

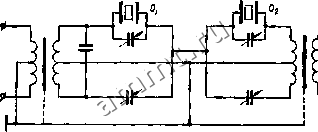

 Рис. VI. 16. Схемы высокочастотных пьезоэлектрических фильтров.  Рис. VI, 17. Схема двухзвенного пьезоэлектрического фильтра.   Рис. VMS. Схема двух-резоиаторного фильтра. нансной частоты fi и индуктивности эквивалентной схемы резонатора L. Значение С, и получается в результате электрического расчета схсчиы. Для получения желаемых характеристик пьезорезоиаторов пластинки вырезаются строго определенным образом по отношению к осям кристалла. В табл. VI.3 приведены основные параметры некоторых типов срезов пьезокристаллов из кварца и искусственных кристаллов виннокислого этилендиамина (ЭДВ), виннокислого калня (KB) и ам.мония фосфорнокислого (ФА). Прежде всего необходимо выбрать наиболее приемлемый пьезокрис-талл, его срез и вид колебаний (сдвиг, продольные колебания или колебания изгиба). После зтого следует рассчитать размеры пластинок пьезо-резонаторов по заданным значениям и L, воспользовавшись формулами* приведенными в табл. VI.4. Пример. Рассчитать пьезорезонатор на чистоту /j = 1(Ю кгцш предназначенный дли узкополосного фильтра, если нидуктивность эквивалентной схемы £ = 10 гм. Для этого резонатора наиболее приемлемым является срез кварца XYt -a (см. табл VI.3), характеризующийся большой добротностью Q - = 30 000-60 ООО, малым ТЧК Tf ял -5 10~, малым интервалом между резонансными частотами Д и (в таблице приведена величина - = 100%). Из таблицы видно, что эту пластинку рекомендуется де- лать прямоугольной формы с отношением сторон (длины к ширине) р = При этом получается минимальное значение дсполнительиых (паразитных) резонансных частот (у% от f{) пластинки. Для заданного рабочего диапазона наиболее целесообразно использовать продольные колебания по длине. При других видах колебания получаются неприемлемые размеры пластинки. Для расчета из таблицы выписываем расчетные коэффициенты частоты /С = 270,5 кгц см и индуктивности Ki= 111 - и р = 0,5, затем по формулам табл, VI 4 определяем: 270 5 = f = 2,705 см = 27,05 мм; h Аои & = = 0,5 . 27,05 = 13,52 мм\ t = р - = 0,5 -5 = 0,045 см = 0,45 мм. Ki 111 Динамическая емкость резонатора определяется по формуле 10 10 4 ; 4 3,12 100 . 10 = - Из табл. VI.3 находим г = --- = 140, откуда Со = лС = 140 . 0,256 = 35,8 пф.
