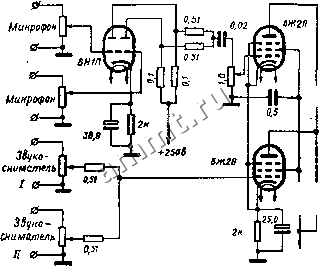

Читальный зал --> Обмоточные провода высокого сопротивления  По характеру изменения частотной характеристики усилителя регуляторы тембра делятся на два типа: 1) с переменной крутизной наклона характеристики и неизменной частотой перехода; 2) с переменной частотой перехода и неизменной крутизной наклона характеристики. Соответствующие частотные характеристики приведены на рис. IX.51, В последнее время все чаще применяются регуляторы тембра второго типа. Схемы второго типа имеют то преимущество, что при уменьшении усиления тех или иных частот возрастает коэффициент обратной связи и улучшаются шумовые свойст- I1-H-h- ДГ* линейность усилителя. 1.0 тп.. Г Регулировочные характе- ристики первого типа проще получаются в схемах рег тируемых частотно-зависимых де-лйтстей напряжения сигнала {рис. IX.52 и IX.53). Эти регуляторы понижают уровень средних частот (800-1200 гц) в 10-12 раз, что обычно компенсируется дополнительным каскадом усиления. Для получения равномерной регулировки тембра в схемах на рис, IX.52 и IX,53 следует применять резисторы переменного сопротивления типа В (см. § 6 гл. 111). Устройство регуляторов тембра второго типа также связано с применением дополнигельной лампы. Схема такого регулятора показана на рис. IX.54. Для получения широких пределов регулировки коэффициент усиления самого каскада должен быть не менее 40-50 (без учета обратной связи). Выходное сопротивление предшествующего каскада должно быть невысоким, поэтому его следует выполнять на триоде с небольшим ji В схеме, приведенной на рис. IX.54, применяются переменные сопротивления типа А, В подавляющем большинстве высококачественных усилителей применяется раздельная регулировка частотной характеристики в области нижних и верхних частот. Пределы регулировки на крайних частотах составляют ± (15-20) дб; при этом допускается изменение усиления на средней частоте (около 1000 гц) не более чем на 3 56 Рис, IX.54 Схема раздельной регулировки тембра на низких и высоких частотах {регулировочная характеристика второго типа): p - регулятор высоких частот, - низких частот. § 16. НИЗКОЧАСТОТНЫЕ СМЕСИТЕЛЬНЫЕ СИСТЕМЫ Низкочастотные смесительные системы применяются для смешивания сигналов от двух или нескольких источников. При смешивании сигналов желательно, чтобы подводимые ко всем каналам входные напряжения были по возможности одинаковы, т. е. чтобы одинаковые установки движков регуляторов громкости давали близкие по величине выходные напряжения. Если, ((апример, сигнал от звукоснимателя должен смешиваться с сигналом от микрофона, дающего малое напряжение, то между микрофоном и смесителем желательно включить один каскад усиления.  S-0 OS 1 i-250S Рис, IX.55, Схема устройства для смешивания сигналов от двух микрофонов и двух звукоснимателей. На рис. IX.55 приведена схема смесительной системы, обеспечивающей смешивание сигналов от двух микрофонов и двух звукоснимателей. Выходное напряжение сигналов достигает 25 в. % 17. ШУМЫ В УСИЛИТЕЛЯХ Максимальный динамический диапазон усилителя определяется уровнем его шумов (чем меньше уровень шумов, тем больше динамический ;шалазон). Шумы усилителя шздаются главным обраюм первым касиадом и его входными цепями. Напряжение шумов усилителя, приведенное ко входу и обустовлеииое тепловыми шумами во входной цепи и шумаят усилительных элементов, приближенно определяетсн выражением где - напряжение тепловых шумов входной цепи; t/ у - напряжение шумов первого усилительного элемента. Тепловые шумы входной цепи усилителя можно подсчитать по формуле Уш.т = ОЛЗ]/(/в-/ )/? же, где и /а - высшая и низшая частоты рабочего диапазона, кгц, R - сопротивление (активная составляющая) входной цепи, ком. Шумы усилительных елементов. Действие шумов электронных ламп Принято учитывать включением в цепь сетки так называемого шумового 518 Усилители звуковых часпют сопротивления , при этом лампа рассматривается как идеальная, не имеющая шума в анодной цепи. Величина шумового сопротивления для триод№ с окси;шым катодом с достаточной для практических целей точностью определяется по формуле где 5 - крутизна характеристики триода в рабочей точке, ла/е. Шумы пентодов выше, чем триодов. Шумовое сопротивление пентода можно определить по формуле 2,5 Ло I + 8-1 кол. аО ~ эО где /дцИ /эо - токн покоя анода и экранирующей сетки в рабочем режиме, ма. Напряжение шумов лампы может быть подсчитано по формуле ш,л=0>31/ (/в~н) Л,.- Действие шумов транзисторов оценивается коэффициентом (или фактором) шума (см. таб.1. VIII.40). Мощность шумов транзисторов, прихо-дащаяся на единицу полосы пропускания, приблизительно обратно пропорциональна частоте (для электронных ламп н резисторов эта величина ие зависит от частоты). Мощность шумов транзистора, отнесенная к его входу, £н где Лш - коэффициент шума; fв и /н - высшая и низшая частоты рабочего диапазона. Зная входное сопротивление транзистора Лвх, можно найти действующее значение напряжения шумов, приведенное ко входу транзистора, Ш.Тр Ш-ТрБХ Для уменьшения шумов электронных ламп в первых каскадах усилителей следует применять триоды (или пентоды в триодном включении) с возможно большей крутизной характеристики. Наименьшие шумы дает лампа 6Ж32П. Несколько больше шумит лампа 6НЗП при напряжении накала 6,8-7 в и анодном напряжепин 40-60 е. В первых каскадах транзисторных усилителей следует применять транзисторы с возможно меньшим коэффициентом шума. Для маломощного транзистора наименьший уровень шумов получается при токе коллектора 0,1-0,3 ма, напряжении между коллектором и базой 0,5-2 е и сопротивлении источника сигнала 300-1000 ом. При этом уровень шумов специальных малошумящих транзисторов (П6Д, П13Б, П27А, П28 и др.) имеет тот же порядок, что и уровень шумов электронных ламп. Шум, обусловленный микрофонным еффектом лампы и проводов сеточной цепи. Причины этого шума - вибрации электродов ламп и монтажных проводов, приводящие к изменениям анодного тока ламп. Пути уменьшения микрофонного эффекта: 1) выбор для первого каскада усилителя ла.мпы с жесткой констук-цней, например, сверхминиатюрной иш пальчиковой (6С6Б, 6Н23П, 6Н24П, 6Н16Б);
