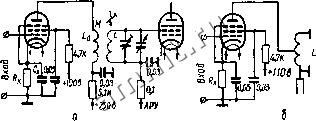

Читальный зал --> Обмоточные провода высокого сопротивления Резонансные УВЧ обеспечивают усиление сигнала и избирательность приемника. В супер гетеродинных приемниках наиболее существенной является избирательность но зеркальному каналу. ГГ322Б 0.0! .Qf BhmQ   к ЯРУ Рис. X 13. Схемы апериодических УВЧ: а - иа лампе, б - на транзисторе, Реэопанснрле УВЧ ламповых приемникоав диапазонах ДВ, СВ и КВ выполняются на пентодах по схемам с трансформаторным (рис. X.I4, а) и автотрансформаторным (рис. Х.Н, б) включением  )t 0,01 300 I I III £w7 Ът Тару Рис. Х.М. Схемы резонансных УВЧ; а - с траГ1:форматорной связью; б - с автотрансформаторнсв связью, резонансного контура в анодную цепь лампы. Для резонансных УВЧ выбирают пентоды с максимальным отношением крутизны к емкости анод - управляющая сетка (например, 6К4П), которые обеспечивают большее устойчивое усиление. Расчет резонансного УВЧ на пентоде выполняется в следующем порядке: 1. Рассчитывается колебательный контур для заданного поддиапазона частот (см, § 4 и 5 зтон главы). 2. Резонансное сопротивление контура на концах диапазона определяется по формулам: Оэ.1-Чак.Я- 10-3 где /мин и /маке - Л1гч; L - мкгн. Каскады усиления высокой частоты (УВЧ) 569 3. Коэффициент включения контура из условия устойчивости где Roo.B - И; /макс - а.С - S - Жй/б. Если р < I, то можно применить полное включение контура в анодную цепь лампы, либопринять р = 0,7 0,8, 4. Взаимоиндукция между катушками для cxeiiu с трансформаторным включением М = pL. Для схемы с автотрансформаторным включением контура число витков между отводом н нижним (по схеме) концом катушки равно рш, где w - полное число витков катушки. 5. Резонансный коэффициент усилення каскада 6. Сопротивления в цепн катода и в ценя экранной сетки определяются по формулам: сО /а + /э и £а - f/s = -7-- кои, где - напряжение смещения на управляющей сетке, в; - напряжение источника анодного питания, в; - напряжение на экранной cencej в; /д - анодный ток, ма; /д - ток экранной сетки, лш. Величины U, C/g, /д и /д можно ОпредеЛить по табл. VIIl.4. 7. Емкости конденсаторов в цепях катода н экранной сеткн определяются по формулам: 2 . 103 С с Сэ > 2,5- лф, /мин W: а.с - а.к ~ емкость анод -катод, пф] cAi. ~~ емкость катод - управлякндая сетка, пф. Величины С, С и Cgj приведены в табл. V I.4. В диапазоне УКВ резонансные УВЧ выполняются на триодах, так как триоды меньше шумят. Наибольшее распространение получили схемы усилителей высокой частоты с общим катодом, с общей сеткой и с общей промежуточной точкой. УВЧ с общим катодом (рис. X. 15) отличается наибольшим входным сопротивлением, благодаря чему коэффициент передачи входной цепи получается ббльшц>1. чем при других схемах УВЧ. Однако иследствие относительно большой емкости анод - сетка триода усилитель работает неустойчиво. Для устранения этого недостатка при одновременном сохранении преимуществ данной схемы в высококачественных прием- [1иках применяют так называемые ласкодные усилители, в которых первый каскад собран по схеме с общим катодом, а второй - по схеме с общей сеткой {см, §8гл. XIII)- УВЧ по схеме с общей сеткой отличается большой устойчивостью и малым входным сопротивлением. Если такой усилитель является первым l.r->t -А - - каскадом приемника, то коэффициент передачи входной цепи паиучается очень малым. Схема с общей промежуточной точкой является компромиссным решением между схемами  Рис. Х.15. прощенная схема резонансного УВЧ с общим катодом.  Рис. Х.16, Схема резонансного УВЧ с общим эмиттером.  с общим катодом и общей сеткой. Такая схема широко используется в УКВ блоках недорогих приемников (рис. Х.23). Резонансные УВЧ на транзисторах собираются по схеме с общим эмиттером (рис, X. 16) или по схеме с общей базой. Вторая схема применяется редко, так как обеспечивает меньшее усиление. Смещение на базу транзистора, включенного по схеме с общим эмиттером, при общем источнике питания подается от делителя напряжения R1R2 при определенной величине сопротивления Rg (рис, Х.16). В этом случае удовлетворительно осуществляется температурная стабилизация режима (см. § 2 гл. IX). Веугнчина смещения подбирается так, чтобы ток коллектора был около 1 мо. Для компенсации влияния обратной проводимости транзистора, которая может привести к самовозбуждению каскада УВЧ, следует применять нейтрализацию с по-мош.ью конденсатора {рис. X,J6). Необходимая емкость этого конденсатора зависит от выходной емкости транзистора и коэффициента трансформации ВЧ трансформаторов (Ц и -3/4)- Обычно величина составляет от 10 до 350 п0 и уточняется при налаживании усилителя. Необходимая фаза нейтрализующего напряжения устанавливается переключением концов катушек Lg или L. Для повышения устойчивости УВЧ следует экранировать контуры п включать развязывающие фильтры (RiC на рнс, Х.16). Рис. ХЛ7. Упрощенная схема кас-Н0Д1ЮГ0 усилителя нэ транзисторах.
