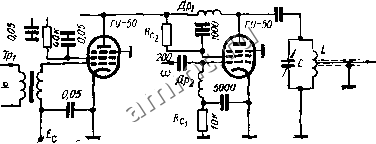

Читальный зал --> Обмоточные провода высокого сопротивления я ток третьей сетки отсутствует. Е связи с малым управляющим действием третьей сетки для получения глубокой модуляции требуется относительно большая амплитуда модулирующего напряжения. Модуляционная характеристика весьма линейна (малые искажения при больших глубинах модуляции). Модуляция на пентодную сетку относится к комбинированным видам модуляции. На пентодную сетку подается модулирующее напряжение о амплитудой Uq и отрицателы.ое напряжение ц, опредетяющее положе- ние рабочей точки иа модуляьноиной характеристике, включается резистор автосме№иия ff , Напряжение на вторую тетку желательно подавать через гасящий резистор R. На этих резисторах получается дополнительная автоматическая модуляция, улучшающая линейность модуляционной характеристики и уменьшающая потери в цепях сеток Недостатком схемы, кроме необходимости большой амплитуды звукового напряжения, является низкий к, л. д. анодной цепи в несущем режиме (ijg д = 30 35%). Пиконый режим. В В цепь первой сетки Дрг ГУ-50  Рис. XI. 17. Схема модуляции на пентодную сетку. телеграфно-телефонных п)едатчиках с пентодной модуляцией пиковым режимом является телеграфный. Поэтому расчет граничного режима, приведенный для телеграфии, является одновременно и расчетом пикового режима при модуляции. Несущий режим. Мощность генератора в несущем режиме Р = г.м -н (I -г т) Ток первой гармоники н иапряжение на контуре 1 1т 1 4-т Постоянная составляющая анодного тока Мощность, подводимая к анодной цепи, ЛЪщносгь, рассеиваемая анодом, К. п. д. в несущем режиме К. П. Д. обычно невелик п составляет 0,3-0,35. Минимальное напряжение на третьей сетке, при котором лампа будет заперта (начало модуляционной характеристики) где , - коэффициент усиления по третьей сетке. Напряжение на пентодвой сетке в несущем режиме Р г С =*= -: ;--г £о Амплитуда звукового (модулирующего) напряжения Хотя в цепи третьей сегкн ток отсутствует и теоретически мощность модулирующего устройства равна нулю, однако капряжение звуковой частоты на центоднон сетке должно быть достаточно велико, поэтому часто прн пентодиой модуляции требуется применять модулятор-усилитель низкой частоты, поскольку обеспечить нужную глубину модуляции от микрофонного трансформатора не всегда возможно. Типовые режимы несущей волны некоторых ламп для модуляции на пентодную сетку приведены в табл. XI.5 Таблица Х1,5 Типовые режимы несущей волны для модуляции на пентодную сетку /п = 1

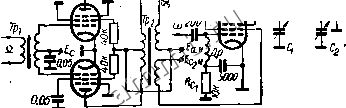

Анодно-экранная модуляция осуществляется па схе\гам, приведенным на рис. XI. 18 и XI. 19. Она относится к комбинированным видам модуляции. Модулирующими факторами являются изменение напряжения на аноде а экранизирующей сетке, а также на управляющей сетке за счет изменения папрЯжения автосмещения иа резисторе R. Прн анодно-экранной модуляции получается высокий к. п. д. анодной цепи генератора, кроме того, в несущем режиме может быть получена мощность, равнаи почти половине установочной мощности лампы (напомним, что при сеточных модуляциях мощность в несущем режиме составляет около четверти установочной мощности лампы). Однако мощность модулятора (оконечного усилителя низкой частоты) при этом виде моду-ляиии должна быть того же порядка, что и мощность генератора. Поэтому анодио-экраниая модуляция применяется в станциях второй и первой категорий. гsnepamp  Рис. XI. 18. Схеяа анодко-экранной дюдулнции с одногактныч людуля- тором. Простейшая схема модулируемого-каскада приведена на рис. XI.18. Модулятор однотактный, работает в режиме класса А. В анодную цепь модулятора включен дроссель низкой частоты, на котором выделяется звуковое напряжение при модуляции. К. п. д всего передатчика неве.1ик. Моду/!ятор 0jD5\ ГУ-50 Генератор  Рис. XI,19, Схема анодно-экранной модуляции с двухтактным, модулятором. так как мал к. п. д. модулятора. Кроме того, при больших глубинах модуляции в связи с малым остаточным напряжением на аноде модулятора возникают искажения сигнала. Значительно лучшими показателями характеризуется схема, приведенная иа рис. XI. 19. К, п. д. всей схемы дастаточио высок, так как модулятор собран по двухтактной схеме н работает в классе В. Для модуляции анодного и Экранного напряжений выходной трансформатор имеет две вторичные обмотки, что позволяет получить оптимальный режим модуляции,
