Читальный зал --> Обмоточные провода высокого сопротивления Когда сопротивление нагрузки представляет большую величину длв гармоник, чем для основной частоты, то нелинейные искажения на этой частоте увеличиваются. Например, на частоте, равной половине резонансной частоты подвижной системы, достигает максимума вторая гармоника, так как ее частота будет равна частоте резонанса подвижной системы. По той же причине возрастают все гармоники на частотах выше 1000 гц, так как сопротивлеине нагрузки для гармоник больше, чем для основной частоты. Выходное напряжение, т. е. напряжение на звуковой катушке громкоговорителя, также возрастает ка частоте резонанса подвижной системы и на высоких звуковых частотах: для триодов - незначительно, для пентодов и лучевых тетродов - очень резко. Для компенсации возрастания сопротивления громкоговорителя на высоких частотах целесообразно применять в анодной цепи пентода или лучевого тетрода корректирующую цепь из резистора и конденсатора (см. рис. IX.6, г). При этом уменьшаются и частотные и нелинейные искажения на высоких частотах. Величина сопротивления R обычно выбирается от 8000 до 30 ООО ом, а емкость С - от 0,01 до 0,05 мкф. Работа громкоговорителя улучшается при уменьшении выходного сопротивления усилителя, которое вшунтнрует громкоговоритель, увеличивая затухание его подвижной системы. Это притупляет резонансные свойства подвижной системы громкоговорителя и тем самым выравнивает его частотную характеристику и уменьшает переходные искажения. Для уменьшения выходного сопротивления усилителя в оконечных каскадах можно применять триоды. Выходное сопротивление усилителя резко снижается, если в выходном каскаде применена отрицательная обратная связь по напряжению. § В. ПРЕДВАРИТЕЛЬНЫЕ УСИЛИТЕЛИ С РЕОСТАТНО-ЕМКОСТНОЙ СВЯЗЬЮ Ламповые усилители с реостатно-емкостной связью. На рис. IX,29 приведены типовые схемы ламповых каскадов о реостатно-емкостной  Рис. IX.29. Схемы реостатных каскадов: а - нэ триоде; б - на пентоде. связью, а В табл. 1Х.6 и IX.7 - данные этих каскадов Нагрузкой каскада по переменному току является параллельное соединение сопротивления резистора в цепи анода и сопротивления цепи связи с последу
Првмечания: 1. Для лампы &ГЗП данные приведены для схемы с ээзеылеп* яым катодом; сопротивление в цепи управляющей сетка 10 Мом, 2. Емкость конденсатора в цепн катода должна Оыгь не менее 20 мкф. Данные каскадов на триодах дли предварительного усиления звуковых частот Таблица 1Х.7 Данные каскадов на пентодах для предварительного усиления звуковка частот

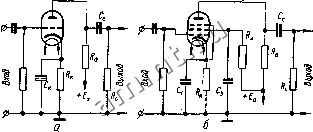

ющим каскадом Re Смещение на управляющей сетке лампы-автоматическое с помощью резистора в цепн катода. Выбор типа ламп. В усилителях с реостатно-емкостной связью, работающих в диапазоне звуковых частот (до 10-15 /сгч). часто применяются триоды с большим х (см. гл. VIII); при этом можно получить коэффициент усиления одного каскада до 50-70. Если необходимо получить коэффициент уси.чения на каскад 100-200, то применяют пентоды. Выбор режима работы каскадов с реостатно-емкостной связью сводится к выбору сопротивления резистора в цепи анода R и определению напряжений на аноде U, иа управляющей сетке (j и экранной сетке t/gij. Сопротивление резистора Rg для триодов выбирается обычно в 2-4 раза больше их внутреннего сопротивления Ri; для пентодов выбирается в пределах 50-500 ком. С увеличением растет коэффициент усиления каскада, но вместе с тем увеличиваются частотные искажения на высоких частотах. Для определения величины t/Q и слеодет построить динаад- ческую характеристику па семействе статических характеристик анодного тока. Построение показано на рис. 1Х.30. Динамическая характеристика должна соединять на горизонтальной оси точку, соответствующую выбранному напряжению источника анодного питания £а и а вертикальной оси точку, где ток 1щ = EJR. Для выбора рабочей точки динамическая характеристика строится в сеточной системе координат. Рабочая точка выбирается в средине прямо-лкнейиого участка динамической характеристики. Из построения на рис. 1Х.30 получаем Vq -1 е, Uq= 155 в, /ао= Ь4 ла. Максимальная амплитуда переменного напряжения на управляющей сетке, при которой практически отсутствуют сеточные токи и искажения прн усилении Невелики, tr c = tc0-№3 4-0,5) в.
