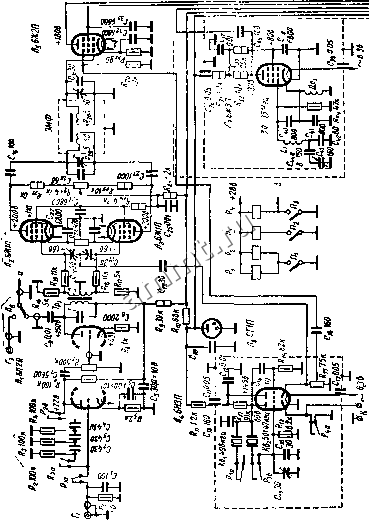

Читальный зал --> Обмоточные провода высокого сопротивления Блок-схема возбудителя, построенного по фазовому методу, приведена на рис. XI27, а полная принципиальная схема - на рис. XI28. В схеме использован двухфазный способ формирования однополосного сигнала. Напряжение высокой частоты поступает с возбудителя через катоднчй повторитель JIi на высокочастотный фазовращатель. Необходимость в катодном повторителе обусловлена малым входным сопротивлением фазовращателя. Фазовращатель состоит из рез*1сторов и конденсаторов Cs> С4, С5, Сб и индуктивностей Li, L2, L3, L образующих схему моста. Поскольку одна половина моста содержит RC-цеаочку, а другая £,-це. почку, нагфяжения, снимаемые с диагонали этого моста, будут сдвинуты по отношению к напряжению на другой диагонали на угол ± 45 , со+45 БМ / 9.-45 ш-45 ьт - Рис. Х1.27. Блок-схема SSB возбудителя с фазовым методом формирования сигнала: Л/7 - катодный повторитель; £Л1 - балансный модулятор, ВФ - высокочастотный фазовращатель; ИФ - низкочастотный фазовращатель. Напряжение низкой частоты подается на вход УИЧ Лз, усиливающего звуковой сигнал в полосе 300-3 000 гц. В анодную цепь УЯЧ включен низкочастотный фазовращатель Rzi, 32, ka. С , Сзв, С37. С, собранный по мостовой схеме, и дающий в диапазоне частот 300-3 000 гц сдвиг фаз выходных напряжений относительно входного на угол ± 45°. После усиления усилителем JIs противофазные напряжения низкой частоты подаются на сетки балансных модуляторов Ла и Л3. Балансные модуляторы работают на общий контур бСц. Для балансировки модуляторов предназначены резисторы Ks и Rg. Напряжение одной боковой полосы с помощью катушки свяэн подается на управляющую сетку усилителя Л4, работающего в режиме класса А. § 9. передатчик первой категории Передатчик работает на любительских диапазонах 3,5; 7,0; 14; 21; 28 Мгц телеграфом, SSB и амплитудной модуляцией. Возбудитель передатчика построен по блок-схеме, приведенной на рис. Х1.2о. Его принципиальная схема приведена на рис л1.29, а схема двух каскадов усиления высокой частоты - яа рнс, XI.30 [5. 6]. Усилитель низкой частоты выполнен на двойном триоде Л,. Правый врнод нагружен на трансформатор Tpi- Левый (по схеме) триод использован для эвукоього йС-генератора с частотой 1 ООО гц, который предназначен для настройкн передатчика. РС-генератор включается двумя реле н Pj твоа РСМ-1 с номоиц.ю переключaieiя Я,. Со вторичной обмотки трансформатора Гр напряжение подается в противофазе на сетки ламп Л- и Л балансного модулятора. На этн же сетки в фазе через конденсаторы Са, Сц подаются колебания высокой частоты от кварцевого генератора, собранного на левой (по схеме) полови* не лампы Л. Резисторы RigViR,a также полупеременные конденсаторы Сщ и Cji предназначены для балансиоовки (подбора равенства плеч) модулятора. <ва1цевый генератор выполнен по осцилля горной схеме с кварцем между сеткой п анодом. Правый триод лампы является катодаыч повторителем. С его нагрузкн иапряженне частотой 500 кгц подается на управляющие сеткн балансного модулятора и на пентодную сетку лампы Лъ при работе передатчика в телеграфном и телефонном режимах (амплитудная модуляция). Нагрузкой балансного модулятора является электромеханН ческий фильтр ЭМФ, настроенный ка частоту 500 кгц и имеющий полосу пропускания около 3 кгц. Кварцы и Ква предназначены для выделишя верхней либо нижней боковых полос. Они включаются прн помонщ реле Рд типа РСМ-2 переключателем П. Со второй обмоткн электромеханического фильтра напряжение подается на сетку усилителя, собранного на лампе Л. Усилитель работает в режиме класса А. Генератор плавного диапазона выполнен [la лампе Л; по схеме с электронной связью с апериодической нагрузкой в аноде. Конденсатор предназначен для насгронки генератора на нужную частоту в пределах 3-3,5 Мгц. Для перекрытия диапазона 3,5-4 Мгц предназначвды конденсаторы 446- ш- Для стабилизации частоты генератора в контур введен конденсатор Сз с отрицательным температурным коэффициентом. Первый смеситель собран на лампе Л В анодную цепь смесителя включен полосовой фильтр, иышщий сопрвженную настройку с генератором плавного диапазона (качество контуров должно быть высоким н подбор с-одряжения должен быть проведен весьма тщательно, так как от этого зависн] подавление частоты генератора плавного диапазона). Второй смеситель собран на лампе Л, на сетки которой подаются напряжения со второго контура полосового фильтра и второго кварцевого генератора, собрааяого на да>те Лщ. На 80-метровом диапазоне кварцевый генератор не работает, а второй смеситель работает в режиме усилителя. Анодной нагрузкой второго смесителя являются контуры LйC LtCi, LfCji, LjjCt LisTiCn, настраиваемые иа средние волны ;щапазоиов. Коммутация контуров осуществляется переключателями П, П, Я на 6 положений.. Второй Кварцевый генератор собран на лампе 6НЗП (Л,о), Используемые кварцы работают как на основной, так н на третьей гармонике, KaTjUJKa £.4 в анодной цени генераторной лампы имеет отводы для коммутации в зависимости от диапазона. Конденсаторы Сдд-Cg.. обеспечивают фиксированную настройку на нужную частоту и подключаются с помощью переключателя на 6 положений П. Яд, Яд.
