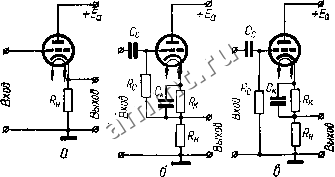

Читальный зал --> Обмоточные провода высокого сопротивления Фазоинверсные каскады 50! бопротивления резисторов и выбираются неравными. В такой схеме гамметрии получается несколько худшая. Каскад, собранный по схеме на рис. IX.35, а рассчитывается следу-юшл\1 образом; 1) задаются величиной сопротивления /?а (см. § 8 этой главы) и величиной сопротивления = Rij- R2 в соответствии с требованиями для ламп выходного каскада (см, стр. 492); 2) принимают /?6 = (0,150,25) R, 3) -сопротивление нагрузки переменному току 4) коэффициент усиления каскада R + R. где А - статический коэффициент усиления лампы в рабочей точке. Рабочая точка выбирается так же, как д.тя каскадов с реостатно-еикостнод связью (см. § 8 этой главы); 5) определяются сопротивления ffj и R;. Ri = й R-i = Ru - Ri 6) сопротйвАенне автоматического смещения 7) емкость разделительных конденсаторов *S0 . Сс >-- - мкф, где ?н - щ; Рз - -i Величина Мц выбирается обычно в пределах 1,05-1,2. Особенности расчета фазоинверсного каскада, собранного по схеме на рис, IX.35, б, следующее: сопротивлением R задаются в соответстаии с типом выходной лампы, сопротивление Ri выбирают иа 20% меньше R, т, е Ri = 0,8 а сопротивление Rq = 0,3 R. Остальные элементы рассчитываются так же, как и для каскада, схема которого приведена на рис. IX.35, а. Каскад с разделенной нафузкой показан на рис IX.30. В этом каскаде одна половина нагрузки включена в анодную цепь лампы, вторая - в катодную- Преимуществами этой схемы перед схемами на рис. IX.35 являются: отсутствие одного триода и лучшая частотная характеристика, недостатком - отсутствие усиления {К < I). Несмотря на то, что такой каскад ие дает */силения, он часто применяется, особенно в высококачественных усилителях звуковой частоты и в широкоп./лосных усилителям. Для ycipaEieHHH асиччетрии частотной характеристики плеч ка высоких частотах (в широкополосных усилителях) между анодом и щасси включают выравнивающий конденсатор С емкостью несколько пикофарад. Каскад с разделенной нагрузкой рассчитывается в следующем порядке: 1) задаются величиной нагрузки i?i = Ла = 0,5Ла (см. § 8) и вели-чинами Лз == Л4 в соответствии с требованиями выходного каскада; 2) сопротивление нагрузки переменному току Л,Л4 3) иоэ4ф1Циент усн эення каскада на средних частотах л,-г (2 4- ц)Л,  Выход JI 4 0,1 ± X Рис. IX.36. Схема каскада с разделенной нагрузкой.  Рнс IX.37, Схема па-рафазного каскада 4) внутреннее сопротивление лампы с учетом отрицательной обратной связи 5) эквивалентное сопротивление одного плеча 6) емкость, шунтирующая катодную часть нагрузки, где С д - емкость катод - нить накала; См - емкость монтажа; С, динамическая входная емкость одного плеча двухтактного каскада; 7) коэффициент частотных искажений на верхних частотах § 12. КАСКАДЫ С БОЛЬШИМ ВХОДНЫМ СОПРОТИВЛЕНИЕМ Каскад с катодной иафузкой (катодный повтсфнтель) отличается большим входным сопротивлением н малым выходным сопротивлением, а также малой входной емкостью. Коэффициент усиления катодного повторителя всегда меньше единицы* очень стабнлен и практически не меняется при изменении напряжения источников питания н параметров  Рис. IX.38 Схемы каскадов с катодной нагрузкой на триоде. лампы со временем. Ко входу катодного повторителя можно подводить напряжение сигнала, значительно превышающее допустимое для других каскадов Катодный повторитель может передавать без искажений широкую полосу частот - от нескольких герц до нескольких мегагерц, что ; обусловлено хорошими частотной и фазовой характеристиками. Три варианталхемы катодного повторителя приведены на рис, IX.38, Первый вариант (рис. 1Х.38, а) может быть избран только в том случае, если постоянная составляющая напряжения Uq на резисторе /?н равна . необходимому напряжению смещения C/q. Если U меньше V, то до-г полиительное напряжение смеш:еиия можно получить либо от отдельного [ источника, либо включив резистор (Рис. IX.38, в). Если же Vq больше Vf.Q, то напряжение смещения подается с части нагрузки илн со спецн* ального резистора (рис. IX,38,6), 8) строится динамическая характеристика и определяются режим работы лампы н остальные элементы схемы (§ 8 этой главы). Парафазный каскад (рнс. IX.37) объединяет преимущества самобалансирующегося каскада и каскада с разделенной нагрузкой. Он харак* теризуется большим коэффициентом усиления н хорошей устойчивостью. Недостатком парафазного каскада является необходимость тщательного подбора элементов схемы. Парафазные каскады часто применяются в .сачзстве оконечных каскадов в усилителях для осцилло! рафов.
