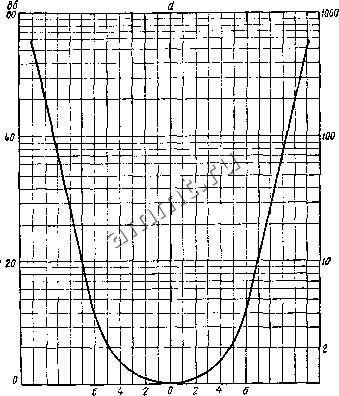

Читальный зал --> Обмоточные провода высокого сопротивления  -d/ /О 8 8 Ш Ш Рис X ! Примерная резонансная характеристика приемника. Требования, предъявляемые к вещательным радиоприемникам, приведены в табл X !. § 2. СКЕЛЕТНЫЕ СХЕМЫ РАДИОПРИЕМНИКОВ Радиоприемник прямого усилеиия. Его скелетная схема показана на ркс, X 2 Входная цепь повышает отношение сигнал/помеха, вследствие чего уменьшаются искажения при усилении, увеличивает общее усиле-ление приемчика и его чувствительность Усилитель высокой частоты (УВЧ) усаливает сигналы до величины, при которой возможно детектирование без искажений, и повышает избирательность приемника. Детектор преобразует модулированные колебания в колебания звуковой частоты. Усиление после детектора связано с необходимостью под- Скелетнш схемы радиоприемников 541 водить к громкоговорителю или к другому оконечному прибору сравнительно большие мощности. Недостатками приемника прямого усилення являются. 1) низкая иэ-бира гельность; 2) плохая форма резонансной характеристики; 3) низкая чувствительность и др. Радиоприемники супергетеродннного типа, нли супергетеродины, характеризуются более высокой чувствительностью п избирательностью. цепь ИрШШ й emsKTtttmnbHbia камд Рис. Х.2. Скелетная схема приемника прямою усиления чем прием1-икн прямого усиления. Электрические характеристики супергетеродинов более постоянны по диапазону. Недостатки супергетеродинов -* усложнение приемника, наличие паразитных каналов приема, из которых основным является симметричный (зеркальный) канал, отстоящий от основного на удвоенную промежуточную частоту. Скелетная схема супергетеродинного приемника AM сигналов приведена на рис X 3 Входная цепь ослабляет сигналы мешающих станций* иепь - УВ1/ I чатт I тень выхоЗнои ткав Рис Х.З. Скелетная схема супергетеродинного приемника AM сигналов с одинарным преобразованием частоты. благодаря чему снижаются искажения при усилении и преобразовании частоты. Усилитель высокой частоты (УВЧ) увеличивает уровень сигнала на входе преобразователя частоты, повышая тем самым отношеЕ1ие сигнал/шум, и дополнительно ослабляет сигналы мешающих станций. В простых приемниках УВЧ отсутствует. Преобразователь частоты превращает несущую частоту сигнала в промежуточную частоту (постоянною для данного диапазона частот), не изменяя формы огибающей модулированного колебания Основная избирательность и усиление сигнала производятся в усилителе промежуточной частоты (УПЧ). Общее усиление сигнала до детектора должно быть таким* чтобы обеспечивалась нормальная работа детектора (сч. § И этой главы). Цри большем >силении улучшается работа системы автоматической регулировки усиления (см. § 14 этой главы). Скелетная схема супергетеродинного приемника с двойным преобразованием частоты приведена иа рис. X 4. Первая промежуточная частота выбирается сравнительно высокой, чем обеспечивается большая избиратель- ность по симметричному каналу. Втораи промежуточная частота выбирается, наоборот, низкой, что облегчает получеине больш<яч> коэффициента усиления и высокой избирательности по соседаему каналу при хорошей форме частотной характеристики. В приемниках частотно-модулированных сигналов {ЧМ сигналов) вместо амплитудного детектора применяется частотный детектор (рнс, Х,5). Входная иепь
УСШЯ1вПЬ  Рис. Х.4, Ске.1етная схема супергетеродин ного приемника кЬ\ сигналов с двойным преобразованием частоты Перед частотными детекторами некоторых типов в УПЧ используется каскад ограничителя амплитуды напряжения промежуточной частоты. Назначение ограничителя - устранять паразитную амплитудную модуляцию сигнала, т. е. преобразовывать напряжение, модулированное по амплитуде и частоте, в напряжение, модулированное только по частоте и имеющее, следовательно, постоянную амплитуду. Частотный детектор преобразовывает модулированный по чйстоте сигнал в сигнал, изменяющийся ао време-
Смеси- ц gi Частот- -1/> feme-родин Рнс. Х.5. Скелетная схема приемника ЧМ сигналов. ни по закону изменения частоты сигнала на входе, С выхода частотного детектора снимается напряжение низкой частоты, которое подводится к УНЧ. Передача и прием частотно-модулированных сигналов обеспечивают более высокое качество воспроизведения передаваемых программ. Комбинированные А.М/ЧМ приемники предназначаются для приема радиовещательных программ с амплитудной модуляцией (AM) в диапазс!-нах ДВ, СВ и КВ и радиовещательных программ с частотной модуляцией (ЧМ) в диапазоне УКВ- Несколько вариантов скелетных схем таких приемников приведено на рис. Х.6. В схеме на рис. Х.6, а на УКВ AnanasoHL-применяется отдельное входное устройство и преобразователь частоты. При приеме на УКВ AM детектор заменяется ЧМ детектором. В схеме на рис. Х.6, б нет отдельного высокочастотного тракта на УКВ диапазоне, что является недостатком, так как требуется коммутация УКВ контуров.
