Читальный зал --> Обмоточные провода высокого сопротивления с плавным диапазоном, работающий на частотах /и, - смеситель; У - усилитель. На выходе смесителя получаются частоты/ ± (/ / ) При условии > стабильность частоты на выходе смесителя близка к стабильности кварцевого генератора Обычно принимают = (6 10) j,. В каскаде усиления У должны быть элементы, фильтрующие нерабочие частоты и выделяющие нужную рабочую частоту Недостатком приведенной схемы является сложность подавления нерабочих комбинационных частот.  Рис. XI.24. Блок-схема возбудителя с кварцевой стабилизацией в диапазоне частот. Рис. XI.25 Автогенератор по схеме Тесла. Возбудитель по схеме Тесла (рис. XI.25). При кратковременной работе (длительностью 20-30 мин) этот возбудитель может обеспечить относительную нестабильность частоты 0,001%. Колебательный контур образован конденсаторами Ci, Сд, Св, Сз. С4 и катушкой индуктивности Конденсатор Съ предназначен для настройки контура, а конденсаторы С, С, С3, С4 - для растяжки диапазона Для повыше [1ИЯ Стабильности частоты контур рекомендуется помещать в экран. Основные параметры рассмотренной схемы для разных любительских диапазонов приведены в табл. XL7. Таблица XI7 Параметры схемы, приведенной на рис. XI.25

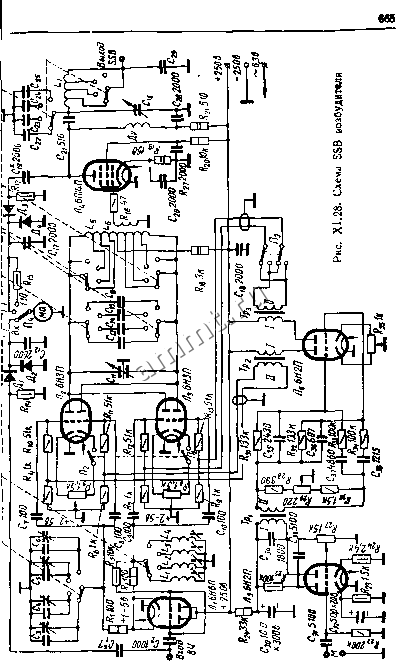

Возбуантели для рабогы иа одноЛ боковой полосе частот. В любите.пь ских передатчиках применяются как фИ1ьтровой, так к фазовый метод получения однополосного сигнала Бюк схема возбудителя, построенного по фильтровому методу, приведена на рис Xi 26, а полная прннципиаль ная схема - на рис Xi 29. Описание схемы приведено в § 9 этой главы После усиления низкой частоты в каскадах УИЧ звуковой сигнал поступает на батансный модулятор БМ На этот же каскад подаются ко лебания от кварцевого генератора КГ, с частотой / д = 500 кгц В баланс ном модуляторе подавляется несущая частота и на его выходе получают ся только боковые почосы Фильтром Ф (обычно электромеханическим/ подавляется одна из боковых 1ЮЛос затем после усиления одной боковой  рис Xi 26 Блик LxCMa SSB возбудителя с фипьтровым методом формирования сигнала полосы в каскаде У) синат поступает для дальнейшего преобразования на смеситель Сл,. на кошрый подаются также колебания от ген-ератора плавного диапазона ГПД, перекрывающего диапазон частот 3-3,5 Мгц В анодной нагрузке смесителя См выделяется суммарная частота 3,5- 4 Мец. соответствующая 80-метровому диапазону Для получения других любительских диапазонов предназначен второй смеситель Cxj, на который подаются колебания от смесителя С%, и кварцевого генератора КГ с на бором разных кварцев В анодном контуре смесителя Слз в зависимости от частоты генератора КГ получаются различные рабочие диапазоны, являющиеся суммой частот генератора КГ и частот на выходе смеси1е-ля Частота генератора КГа, Мгц Рабочий диапазон, Мгц 3,1 6.6- 7,1 iO,5 14,0-14,5 17,5 21.0-21,5 24,5 28,0-28,5 25.0 28,5-29,5 С анодной нагрузки смесителя Слг сигнал поступает иа усилитель где усиливается до уровня, необходимого для возбуждения следующей ступени передатчика При работе в режиме AM и телеграфии для восстановления несущей частоты колебания генератора КГj подаются на усилитель У, Таким обра эоч, иа усилитель У поступают колебания несушей с одной боковой полосой. Для автоматического управления передатчиком предназначено специальное устройство БУЯ, реагирующие на голос операюра Это устройство включает передатчик при наличии сигнала звуковой частоты и выключает его во время пауз. Задающие генераторы и возбудители
