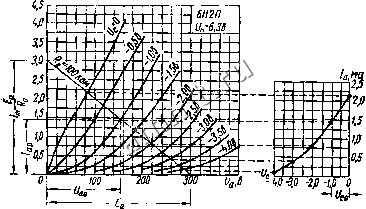

Читальный зал --> Обмоточные провода высокого сопротивления При выборе режима для пентода при больших значениях {более 200-300 ком) приходится снижать напряжение на экранирующей сетке по сравнению с приводимым в справочниках. В противном случае динамическая характеристика получается пологой, и режим становится невыгодным, так как снижается усиление и увеличиваются искажения. Для построения динамической характеристики при сниженном значении напряжения иа экранирующей сетке нужно иметь семейство анодных xapaiiTcpHCTHK для такой ве-1ичины t/g- Такое семейство характеристик 4, да  Рис, IX.30. Построение динамической характеристики реостатного каскада. можно снять или построить путем пересчета из имеющегося семейства. В последнем случае нужно знать зависимость анодного тока от напряжения на экранирующей сетке. После выбора режима определяются иараме1ры лампы и в рабочей точке (см гл. VUI). Расчет каскада. Сопротивление R выбирается в 5-10 раз больше сопротивления R, но не более 2-3 Мом. Для предоконечных каскадов величина Rue должна превышать максимально допустимой величины сопротивления в пепи сетки выходной лампы. Например, для лампы 6ПЗС не допжно превышать 0,25 Мом. Емкость разделительного конденсатора, отвечающую заданной ча-стотноГг характеристике на низких частотах, можно определить по формуле Сс > --- - мкф, где fti - низшая частота заданного диапазона частот, ец; Rc - сеточное сопротивление, ком; М - коэффициент частотных кскажений в области низких частот (обычно Мн = 1,1 -г 1,3). В качестве разделительных следует выбирать конденсаторы с большим сопротивлением изоляции. Лучше всего для этой цели подходят слюдяные и пленочные конденсаторы (см. гл. III). Величина сопротивления резистора автоматического смещения определяется по формуле 103 ом. где t/ - смещение на управляющей сетке, *; /q - постоянная составляющая анодного тока, ма\ 1 - ток экранирующей сетки, ма. Емкость конденсатора, шунтирующего иезнстор автоматического смещения, определяется по формуле где /н - низшая частота заданного диапазона, щ; Rk - сопротивление автоматического смещения, ом Сопротивление резистора в цепи экранирующей сетки определяется по формуле и. ком.  Рис. IX.31. Схема двух-каскадного усилителя с реостатно-емкостной связью. где Еа ~~ напряжение источника анодного питания, в; Оэ - напряжение на экраЕшру-ющей сетке, в; /д - ток экранирующей сетки, ма. Емкость конденсатора в цепи экранирующей сетки пентода определяется по формуле ] - 2 где tu - низшая частота заданного диапазона, гц; R - сопротивление резистора в цепи экранирующей сетки, Мо.ч. Коэффициент усиления каскада на средних частотах M h or о к a с к a д h ы e усилители. Если успление одного каскада недостаточно, то включают два илн несколько каскадов так, как показано на рис. IX.31. Дополнительными злеме!1тами с этой схеме по сравнению с однокаскадной являются развязывающие фильтры и Сф, включенные в анодные цепи каждого каскада. Основное назначение таких фильтров - устранение паразитной обратной связи между каскадами через общий источник питания. Величина с&против1ения резистора развязывающего фильтра ры-бирается обычно а пределах (ОЦ -г- 0,2) R, Величина емкости конденсатора Сф может быть определена по формуле 20-50 lнRф мкф, где - низшая частота рабочего диапазона, гц; - сопротивление фильтра, Мом. Транзисторные усилители с реостатно-емкостной связью характеризуются простотой схемы, малым весом и габаритами, большой надежностью и хорошо стабилизируются по постоянному току. Они находят самое широкое применение. К недостаткам таких усилителей следует отнести отсутствие согласования между входом последующего каскада и выходом предыдущего. Схема с общим эмиттером используется чаще всего, поскольку она обеспечивает максимальное усиление. Сопротивление нагрузки каскада по переменному току задано (входное сопротивление последующего каскада), поэтому максимум усиления по мощности является одновременно максимумом усиления по напряжению. Простейшие схемы каскадов с реостатно-емкостной связью представлены на рис. IX 2, а я б. Эти схемы целесообразно применять для усилителей, работающих в малом интервале рабочих температур 10-20* С-Для усилителей, предназначенных для работы в более широком интервале температур, следует использовать стабилизацию режима (см. § 2 этой глвы). в каскадах npeflBapHTe-ibHoro усиления с реостатно-емкостной связью наиболее широкое применение ьаходиг схема, показанная на рис. IX 4, а. Выбор режима транзистора, Если напряжение источника питания не задано, то прн его выборе необходимо учитывать следующее: при большем напряжении источника повышается коэ1{)фициект усиления каскада, поскольку имеется возможность увеличить сопротивление резистора в цепи коллектора R, однако снижается к. п. д, каскада. При большем напряжении источника питания можно увеличить сопро-тнвлеЕше резистора в цепн эмиттера R, улучшив тем самым стабилизацию режима гранзкстора. По возможности следует выбирать напряжение источника питания в пределах 8-12 в. Выбирая режим транзистора, необходимо учитывать, что при уменьшении тока коллектора повышается к. п, д. каскада, ио ухудшается температурная стабильносгь режима. Обычно нз соображений экономичности для каскадов предварительного усиления ток коллектора выбирают в пределах 1-2 ,иа При этом напряжение смещения между базой и эмиттером должно составлять О,]-0,5 в (для маломощных транзисторов, например, типа П13-П16). Напряжение на коллекторе выбирается равным Примерно половине напряжения источника питания. При снижении напряжения на коллекторе уменьшается усилрнне каскада. Уменьшение этого напряжения (иногда ниже 2-3 в) целесообразно в первых каскадах усилителей, работающих от источников слабых сигналов, поскольку при эгом резко снижается уровень шумов транзисторов. Выбор элементов каскада, собранного по схеме иа рнс. IX.4, а, зависит от предъявляемых требований. Если необходимо обеспечить температурную сгабильность режима, ориентировочный выбор элементов каскада производится следующим образом. Сопротивление в цепн коллектор - эмиттер определяется по формуле к.э = Л!к + =-г- олс, где £к - напряжение источника питания, з-[/д - напряжение на коллекторе, в; /((О - ток коллектора, ма.
