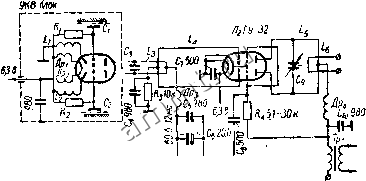

Читальный зал --> Обмоточные провода высокого сопротивления § 12. ПЕРЕДАТЧИК НА 144 Мгц Схема генератора передатчика двухкаскадиая (рис. Х1.33) [8], Зада-щцнй генератор собран на лампе Л по схеме с общей сеткой и отрезком длинной линии в анодной цепи. Он работает на фиксированной частоте в даапазоне 144-146 Мг(, что существенно упрощает станцию и повышает  Рис. XI 33. Осема генератора передатчика на 144 Мгц. стабильность частоты задающего генератора, так как дает возможность о<юйтись без скользящих контактов, ухудшающих добротность колеба-Жбньной системы автогенератора Выходной каскад собран на лампе Связь с контуром задающего генератора индуктивная. Контур в анодной цепи настретвается конденсатором переменной емкости Связь с антенной индуктивная Модуляция осуществляется на анод и экранную сетку выходной ступени. I 13. РАДИОСТАНЦИЯ НА 420-435 Мгц Радиостанция выполнена по трансиверной схеме (рнс. XI.34) [1] и предназначена для ведения связей на относительно небольшом расстоянии, так как стабильность частоты передатчика невелика. Особенностью станции является простота схемы и конструкции. Мощность, подводимая к анодной цепи генеретора, составляет 3-4 вт (25 лш при Яа = 150 в). Чувстаительность приемника не хуже 5-10 мкв. В режиме передачи лампа Л1 работает как двухтактный автогенератор. Обратная связь обеспечивается за счет межэлектродных емкостей и емкости монтажа. Колебательный контур в анодной цепи образует отрезок двухпроводной линии Lj, Контур настраивается перемещением короткозамы-кающей перемычкя. Связь с антенной - нидуктнвиая (петля связи Модуляция осуществляется на анод. Модулятор собран на лампе Л с оссельыой нагрузкой Лр1. Вход модулятора рассчитан на угольный микрофон В режиме приема лампа Л1 работает как двухтактный сверх регенератор. Эта же лампа с контуром Ц, Cj создает гасящую частоту (465 кгц). Теле- рони непосредственно включены в анодную цепь ламоы JJi. Режнм свеох- jerenepauHH устанавливается погенциометром Для питания радиостанции требуется постоянное напряжение 150- 170 е при токе 30-40 ма и напряжение накала 6,3 в при токе 0,9 а. Линия £,й выполняется из медных либо латунных посеребренных трубок диачртроч 6- 8 лш и длиной 75 мм. При изготовлении линии следует обратить особое внимание на качество контактов в короткоза-мыкающей перемычке. Петля связн Lx изготовляется из медного посеребренного провода диаметром 2 мм. Микрофонный трансформатор Трх имеет сердечник с площадью поперечного сечения 1,5-2 cjm. Первичная обмотка состоит из 400 витков провода ПЭ 0,3, вторичная - из 8000 ЕиткоБ Провода ПЭ 0,08. Дроссель Лрх содержит 3000 витков провода ПЭЛ 0,15. Катушка Z. состоит из двух секций по 142 витка провода ЛЭШО 7 X 0,07 на каркасе диаметром 8,6 мм. Катушка Z-g содержит 30 витков провода ПЭШО 0,15 и намотана между двумя секциями катуш-  Рис Х1.34 Схема станции на 420- 435 Мгц. ки jLj. Дроссели Др - Др5 бескаркасные с внутренннм диаметром 5 мм, намотаны проводом диаметром 0,8 мм, число витков - 6 § 14. ПЕРЕДАТЧИКИ ИА ТРАНЗИСТОРАХ Транзисторные передатчики имеют ряд преимуществ перед ламповыми: меньший вес и габариты при одинаковых мощностях и более высокий к, п. д. (Как извесгно к. п. д. коллекторной цепн транзистора больше чем к. п. д. анодной цепи генераторной лампы Кроме того ламповые каскады требуют дополнительной мошности на накал). К числу достоинств транзисторных каскадов следует отнести высокую надежность и долговечность. Существенным достоинством транзисторных схем является мгновенная готовность их к работе, в то время как ламповые схемы требуют определенного времени на прогрев. К основным недостаткам транзисторных схем относятся: зависимость параметров транзисторов от температуры, относительно небольшие мощности и низкие рабочие частоты по сравнению с гекераторнымь лампами. В транзисторных каскадах передающих устройств преимущественно применяются схемы с общим эмиттером (аналогичные схемам с общим катодом в ламповых генераторах). Схема с обищм эмигтером по сравнению со схемой с общей базой имеет существенно больший коэффициент усиления. Схемы электропитания пепей коллектора в транзисторных передатчиках строятся по тем же принципам, что и схемы анодных цепей ламповых генераторов Чаще всего применяю! схему с после довзтельным питанием цели коллектора (рнс XI.35). поскольку при этом в схеме требуется наименшее число деталей в цепях высокой частоты, а наличие постоянного напряжения на контуре не является существенным, так как транзисторы работают обычно с низкими напряжениями на коллек торе В тех случаях, когда нельзя осуществить схему с последовательным питанием (как, например, в автогенераторе с емкостной сбрапюй связью), применяют схему с параллельным питанием (рис. XI.36). При малых токах коллектора в.често дросселя ставят резистор. С,36в  Рис. Xf.35. Схема с последовательным питанием цеци кол.чеитора  Рис Х1.36. Схема параллельного питания цепн коллектора Характерным для цепей коллектора генераторов па транзисторах является неполное включение коитура в цепь коллектора. Это связано с тем, что прн работе транзистора в граничном режиме обычно требуется очень малое эквивалентное сопротивление контура /?эгр значительно меньше эквивалентного сопротивления нагруженного контура R. Поэтому принимают коэффициент коллекторной связи р < 1 к тогда R. - PRy Схема питания цепн базы может быть осуществлена различными способами Схема с посторонним смещением от отдельного источника напряжение £б в технике передаюцщх устройств применяется редко (например, в умножителях частоты, где требуются малые углы отсечек тока коллектора), так как требует дополнительного источника напряжения аысокой стабильности Значительно чаще напряжение смещения получают от источника питания коллекторной цепи Ец (рис. XI. 35) прн помощи делителя R2R3 Кроме постоянного смещения от источника напряжения Е дополнительно создают автосмещение за счет тока эмиттера. Для этого в цепь эмиттера включают резистор R. Наличие резистора R в цепи эмиттера улучшает также температурную стабильность схемы. Действительно, прн увели ченни температуры транзистора ток эмиттера /э возрастает, при этом возрастает и напряжение автосчещения на резисторе R, что приводит в св о очередь к уменьшению тока. (Включение резистора автоматического смешения либо потенциометра с большим сопротивлением в цепь базы недопустимо, так как снижает надежность работы каскада).
