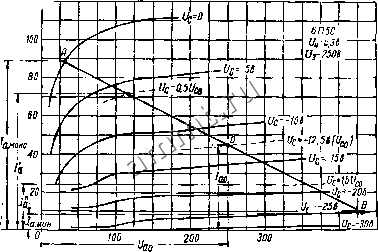

Читальный зал --> Обмоточные провода высокого сопротивления бочей точке приблизительно равен /4/ i- Если при таком построении рабочая точка располагается выше линии допустимой мощности рассеяния на аноде лампы (линия MN на рис. IX.7 и Гх.8), то ее нужно сданнуть под линию. При выборе рабочей точки определяются величины /q, U,a также Ri в рабочей точке (см. стр. 273). Амплитуда переменного напряжения на сетке принимается равной величине напряжения сеточного смещения: Да.тее находится величина Ra== ctRi и строится динамическая характеристика в анодных координатах. Величину множителя нагрузки а следует выбирать порядка Построение динамической характеристики для = 3 KOAt показано на рис. IX.8. На оси С/д откладывается любое значение напряжения и нз этой точки проводится прямая в точку /g = - па вертикальной оси координат (линия Ав), Параллельно этой линии через рабочую точку проводится линия, которая н является динамической характеристикой (линия АВ). По динамической характеристике определяются амплитуда переменной составляющей анодного тока н амплитуда второй гармоники тока Отдаваемая в нагрузку мощность Lalr --2000-* где - ма; Ri - ком; % - к. п. д. выходного трансформатора (см. гл. V). Коэффициент нелинейных искажений прн учете только второй гар МОНИКИ Пример (рис. 1Х.8). Лампа 6С4С, V = 200 в, U =- -30 в, /до = 70 ма, Ri = 750 ом, а = 4, = 3 ком, 0 = Uo =- 30 в, tit 0,8. 103 - 39 fms=-2- 0.5 (103 + 39)-70 та. - 2-- 2000 0,5 1,3 ет; 1,5%. Расчет режима выходного каскада на пентоде нлн лучевом тетроде. \. Задаются постоянным напряжением на экранирующей сетке f/g, е. Часто t/g = t/aO- 2. По анодным характеристикам выбранной лампы (для выбранного t/э) задаются (рис. IX.9):  400 Ua,S Рис. IX,9. Построение динамической характеристики однотактного каскада на пентоде, а) максимальным анодным током который определяется на перегибе характеристики для 0 = 0. Обычно эта величина тока получается прн Ua = (0,1 0,25) Uq; б) минимальным анодным током /gHH ~ а.макс* Напряжение на управляющей сетке, приблизительно соответствующее величине считается максимальным отрицательным значением этого напряжения 3. Определяют постоянное отрицательное смещение на сетке Рабочая точка выбирается на пересечении характеристики для Uc - tcO и вертикальной линии, соответствующей Uq (точка 0). 4. Проверяют выполнение условия Р : р где Ра.до[1 - допустимая мощность рассеивания на аноде, п; Uq - анодное напряжение! в; / - анодный ток в рабочей точке, ма. Если это условие не выполняется, то нужно выбрать дфугую рабочую точку. 5. Проводят динамическую характеристику - прямую линию проходящую через рабочую точку О до пересечения с характеристиками для Uz = О и f/c = f/с.иако. Наклон динамической характеристики выбирают так, чтобы она пересекала характеристику ~ О в точке А на перегибе (при выбранной величине тока fyta)- 6. Находят амплитуду першеиного напряжения на управляющей сетке 7. Определяют амплитуду переменного напряжения иа первичной обмотке выходного трансформатора па- 2 8. Определяют амплитуду переменной составляющей анодного тока , а.макс ~ а-мин 9. Определяют отдаваемую в нагрузку мощность % вт. 2000 где - к. п. д. выходного трансформатора (tif = 0,7-i-0,8); t/g ma - 10. Определяют коэффициент нелинейных искажений 6г=Лт + ? 100%. (а.макс + а.мин) ~ аО , V2=--7-! а.накс а.чин (3 а) ~ (а.накс Ь а.мин) V а.макс а а.иин а/ Способ определения величин и показан на рис. 1Х.Э,
