Читальный зал --> Обмоточные провода высокого сопротивления где jL - индуктивность катушки, мкгн; Dk - средний диаметр намотки, см; / - длина намотки, см; / - толщина катушки, см; аи - количество витков. Если задана индктивнссть и нужно рассчитать число вйтхов, то следует задаться величинами D, I t а подсчитать необходимое число виткои. Посче этого следует проверить толщину катушки по формуле adlw I Рис. 1V.4. Тзшы симметричных намоток: а - бифиляр11ая; 6 - перекрестная. Таблица IV.I Значения коэффициента неплотности а где ( -толщина катушки, мм; / - длина намотки, мм; w - число витков; rffl -диаметр проиода с изачяиией, мм: а - коэффициент ньплотности зтамотки. Значения коэффициента неплотности а для многослойной намотки могут быть взяты из табт. IV-l, для намотки кучей а надо увеличить на 10-15%. Если фактическая толшцна катушки отличается от принятой в начале расчета более чем иа 10%, то следует задаться другими размерами катушки и повторить расчет. Для ускорения расчетов многослойных катушек можно воспользоваться номограммой, приведенной на рис. IV.5. Секционированные катушки индуктивности {рис. IV.6) характеризуются достаточно высокой добротностью, меньшей собственной емкостью, меньшим наружным диаметром и допускзЕот В небольших пределах регулировку индуктивности путем смешения секций. Они применяются в контурах длинных и средних волн н в качестве дросселей высокой частоты. Каждая секция представляет собой обычную многослойную катшку с небольшим числом витков. Число секций п может быть от двух до восьми, иногда даже больше. Расчет секционированных катушек сводится к расчету инд>ктивиости одной секции. Индуктивность секционированной катушки, состоящей из п секций, L = Lc[ft+2ft(ft-I)J, где - индуктивность секции; k - коэффициент связи между смежными секциями. Коэффициент связи зависит от размеров секций и расстояния между ними. Эта зависимость изображена на рис. 1V.7. Отношение -выбирает- Z?cp
ся так, чтобы величина коэффицнеггта связи была в пределах 0,25-0,4. Это получается при рэсстояниих D = 26. Каждая секция рассчитывается обычным способом. Катушки с цилиндрическими ферромагнитными сердечниками характеризуются более высокой добротностью и меньшими размерами по сравне- .1-0

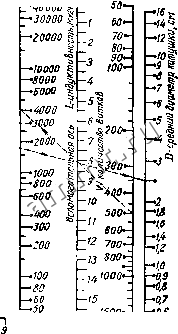

4£ t-moufi/M/ca/nyiUKU, мм О /ff2OSO4OS0 \\ ! I I [ I I [ 50 4o30i:uiuu, \ 1чмиина катушки, мм \\ Вспомогательная мь I-I-I-т-Г--I-Г Q i 2 3 4 5 6 7 S Пример Дано: D=2;5cm;W=500 L=t=12,5i4M Находим: L- 4000мкгн  Схема пользобаний  \ано Рис. IV. 5. Номограмма для расчета индуктивности многослойных катушек. нню с катушками без сердечников. При использовании ферромагнитных сердечников улучшается экранирование катушек и упрощается точная подгонка индуктивности. Одаако при этом снижается стабильность параметров катушек, а также появляется зависимость индуктивности и добротности катушек от амплитуды переменного напряжения и величины постоянного тока, протекающего через обмотку. t h-  Рис. IV.6. Секционированная катушка индуктивности. q (?г 03 Qs q7 qs ь Рнс. IV.7. График зависимости коэффициента связи от размеров секций и расстояния между ними для секционированных катушек, катушек, намотанных непосредственно на сердечник, длина которого превышает длину катушки, эффективную магнитную проницаемость можно определить ло приближенной эмпирической формуле \ с / где - начальная магнитная проницаемость материала сердечника (измеренная на тороиде); Dc -диаметр цилиндрического сердечника; If - длина сердечника, Если катушка намотана на каркас, эффективная магнитная проницаемость сердечника снижается. Ее можно определить по формуле где Dk - сре;ц)ИЙ дааметр намотки катушки; Dc - диаметр сердечника; Рс - эффективная магнитная проницаемость сердечника прц намотке непосредственно на сердечник. Ферромагнитные сердечники характеризуются эффективной магинтлой проницаемостью, добротностью н стабильностью. Эффективная маени тна я проницаемость сердечки к а fic - отношение индктивности катушки с сердечЕ1Нком и индуктивности той же катушки без сердечника. Чем выше проницаемость магнитного материала и чем ближе к виткам катушки расположен сердечник, тем выше его эффективная магнитная проницаемость. Для тонких
