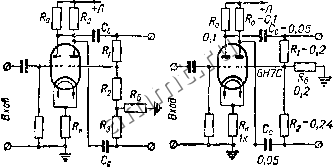

Читальный зал --> Сведения электротехнологии фазой Ивер сный каскад ласти низких частот. Отсутствие постоянного тока в первичной оСмотке трансформатора позволяет упростить конструкцию трансформатора. Кроме того, нелинейные гскаження, создаваемые магнитной цепью трансформатора, получаются меньшими. Недостатком этой схемы является потеря части напряжеиип анодного 1.сточ11ика на сопротивлении R. § 12. ФАЗОИНВЕРСНЫЙ КАСКА.Ц Фазоинвсрсиым каскадом называется каскад, создающий два напряжения одинаковой амплитуды и сдвинутые по фазе на 180. Фазо-инперсным каскадом может служить трансформаторный каскад, у которого трансформатор имеет средний выьод вторичной обмоткн. Такую схему  Рис. 138. Схемы самобалапсирующегося (fазоииЕерсного каскада. грименяют В тех случаях, когда окснсчньй каскад работает с тока.ми С(тки. Недостаток этой схемы - наличие громоздкой и дорогой детали - 1ргнсформатора. Самобалаксирующийся фазоииверскый каскад представлен на схемах рнс. 138. В этих схемах могут быть применены лг.ыпы типа 6Н7С, 6Н8С, 6HSC, 6Н1П, 6Н2П, 6Н5П, 6Н15П и др. Расчет каскада по схеме рис. 138,о производится следующим образом: 1) задаются величиной R (см. § 9, гл. X) п величиной /?з = -f в соответствии с требованиями для ламп выходного каскада (стр. 210); 2) принимают R6 = 0,2/?з; 3) сопротивление нагрузки переменному току K + R,-{-Ri 4) коэффициент усиления каскада где 1>. - статический коэффициент усиления лампы в рабочей точке. Выбор рабочей точки производится так же, как для усилительного каскада на сопротивлениях; 5) определяются сопротивления и R, 2 = ; Pi=-Ri-Ri 6) сопротивление автоматического смещения 7) емкость разделительных конденсаторов Сс-0,1 еЦЬ----- Cc-Oj h- 3( o,h) Km2-1 Величина M выбирается обычно в пределах Рис, к ада 139. Схема кас-с разделенной нагрузкой. 1,05 -1,2. В схеме рис. 138,6 функции делителя напряжения и балансирования выполняет одно сопротивление Rg. При этом сопротивления Ri и R выбираются неравными. Достоинством этой схемы является отсутствие одного сопротивления, недостатком - несколько худшая реакция на асимметрию. Особенности расчета фазоинверсного каскада по схеме рис. 138,6 следующие: сопротивлением R2 задаются в соответствии с типом выходной лампы, сопротивление R выбирают па 20? меньше R, Ri, а сопротизление i?. т. е. Ri = 0,8 Ri, а сопротизление R = 0,3i?2. Остальные элементы рассчитываются так же, как-II для каскада по схеме рис. 138,а. Каскад с разделенной нагрузкой показан на схсмз рис. 139. Преимуществом этой схемы перед схемами рис. 138 являются: отсутствие одного триода и лучшая частотная характеристика, недостаток - отсутствие усиления {К < 1). Несмотря на то, что такой каскад не дает усиления, он часто применяется, особенно в высококачественных усилителях звуковой частоты и в широкополосных усилителях. Для устранения асимметрии частотной характеристики плеч на высоких частотах (в широкополосных усилителях) между анодом н шасси включают выравнивающий конденсатор Cj. Расчет каскада с разделенной нагрузкой производится в следующем порядке: 1) задаются величиной нагрузки RiR-{сы. §9, гл. X) и величинами = в соответствии с требованиям.! выходного каскада; 2) сопротивление нагрузки переменному току Каскад с катодной нагрузкой 221 3) внутреннее сопротивление лампы с учетом отрицательной обратной связи 4) эквивалентное сопротнвлеинс одного плеча 5) емкость, шунтирующая катодную часть нагрузки, -s кат = !! + + вх. дин где - емкость катод-нить накала; Cj, - емкость монтажа, а С. - динамическая входная емкость одного плеча двухтактного каскада; 6) коэффициент частотных искажений на верхних частотах в = /1+(Мвэкп-С ат); 7) строится динамическая характеристика и определяется режим работы лампы и остальные элементы схемы (см. § 9, гл. X). § 13. КЛСКАД С КАТОДНОЙ НАГРУЗКОЙ (КАТОДНЫЙ ПООТОРИТЕЛЬ) Основные свойства. Величина коэффициента усиления не всегда играет решающую роль прн выборе схемы усилителя. Часто основными параметрами, определяющими возможность применения той или иной схемы, являются входное и выходное сопротивления. Особенностью катодного по-вторителя-является очень малое выходное и большое входное сопротивление, а также малая входная емкость. Коэффициент усиления катодного повторителя всегда меньше единицы. Катодный повторитель обладает очень хорошими частотной и фазовой характеристиками, позволяющими передать без искажений широкую полосу частот - от нескольких герц до нескольких мегагерц. Ко входу катодного повторителя можно подводить переменное напряжение, значительно превышающее допустимое для других схем. Коэффициент усиления катодного повторителя очень стабилен и практически не меняется при изменении напряжения источников питания и пара.\1етров лампы со временем. Схемы. Три варианта схемы катодного повторителя приведены на рис. 140. Первый вариант (рис. 140,а) может быть избран только в том случае, когда постоянная составляющая напряжения на сопротивлении нагрузки t/jj равна напряжению смэще!шя U, необходимому для работы лампы в выбранном режиме. Если L меньше u, то дополнительное смешение можно получить либо от отдельного источника, либо включив дополнительное сопротивление /? (рис. 140,в). Если же {У больше U,, то напряжение смещения подается с части сопротивления нагрузки, или со специального сопротивления (рис. 140,6). Если Катодный повторитель выполняется на пентоде, то конденсатор блокирующий экранную сетку, подключается между экранной сеткой и >атодом (рис. 141).
