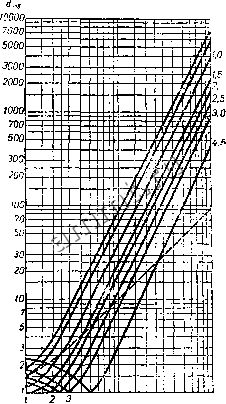

Читальный зал --> Сведения электротехнологии Допустимая с точки зрения устойчивости величина резонансного сопротивления контура оэ (.ком) л,Го  f пр (кгц) ас (пф) (ма1в) где Cgj, - проходная емкость, а S - крутизна хярактеристи-ки выбранной лампы, pg Емкости контуров фнль-тров: -пф =1,5-10 f пр (кгц) оэ (ком) Индуктивности контуров (мкгч) = 1,5- 10 оэ (ком) Р (кгц) 4 56 ею 20 3040 60 вООО X- Рпс. 193. ОбобщенЕ!Ь!е кривые полосового фильтра. Взаимоиндуктивность между катушками Резонансный коэффициент усиления каскада 0 = SRo3 T+i § 11. ДЕТЕКТИРОВАНИЕ К детекторному каскаду предъявляются следующие основные требования: 1) максимальная передача напряжения, 2) минимальные частотные и нелинейные искажения, 3) максимальное входное сопротивление и 4) минимальное напряжение высокой частоты на выходе. в настоящее время наиболее рас-Основным преимуществом его яв- Диодное детектирование является пространенным видом детектирования . ляется очень малая степень вносимых им нелинейных искажений. Диодный детектор не боится перегрузок. Схемы диодного детектирования лучше сочетаются со схемами АРЧ. Недостатком диодного детектора является его относительно низкое входное сопротивление, которое нагружает последний фильтр ПЧ и снижает его избирательность. Детектирсвание Схема диодного детектора, применяемого в вещательных приемниках, приведена на рпс. 194. Выбор элементов диодного детектора производится на основании следующих соображений. Прн недостаточной величине емкости Ci уменьшается коэффициент передачи напряжения, при слишком большой емкости С, соз-никают нелинейные н частотные искажения. Обычно выбирают Ci= 50 -f- 150 пф. Сопротивление нагрузки Ri + R выбирается порядка 200-500 ком. При малых величинах нагрузки уменьшается передача напряження и входное сопротивление детектора, увеличиваются нелинейные искажения. При большой величине нагрузки также увеличиваются нелинейные искажения. Сопротивление Ri составляет обычно 0,2 -г 0,5 -f R. Емкость Cj выбирается равной 50 150 пф. Сопротивление R должно быть не менее чем в 4-5 раз больше сопротивления R- При меньших величинах возрастают нелинейные искажения. Сопротивление конденсатора Сд для самой низкой звуковой частоты должно быть мало по сравнению с сопротивлением Rg. На рис. 195 приведена схема диодного детектора с использованием двойного диод-триода (6Г7 или 6Г2). Здесь одна лампа выполняет функции детектора, отдельного детектора АРЧ и предварительного -с=ь \к УНЧ Рис. 194. Схема диодного детектора. Н сетке следующей  г,250а Рис. 195. Схема диодного детектора с использованием двойного диод-гриода. каскада УНЧ. Сеточное детектирование применяется в приемниках прямо! > усиления. Сеточный детекто,) обладает высокой чувствительностью, но боится перегрузки. При очень малых напряжениях на входе сеточный детекто) вносит нелинейные искажения. Схема сеточного детектора показана на рис. 196. Детектирование (диодное) происходит в цепи сетка-катод; в анодной цепи лампы происходит усиление колебаний низкой частоты. При выборе лампы для сеточного детектора следует иметь в виду, что лампа с малым [д. и малой S способна работать при более сильных сигналах, Ri. и Q выбираются так же. Конденсатор Cj должен иметь но усиление дает меньшее. Величины как и при диодном детектировании. малое сопротивление для высокой частоты и большое для низкой частоты (обычно Cj = 1000 - 2000 пф). Анодное детектирование. Анодный детектор имеет большее входное сопротивление, однако вносит большие искажения, чем диодный, и боится КУнч  ?7с 0,01 Рпс. 19G Схема сеточного детектора. Рнс. 197. Схема анодного детектора. перегрузок. В настоящее время анодный детектор находит применение Е телевизионных приемниках ив измерительной аппаратуре. Схема анодного детектора приведена на рнс. 197. Рабочая точка выбирается на нижнем загибе характеристики. Рекомендуется применять автоматическое смещение. Конденсатор С должен пропускать как высокие, так и низкие частоты. Параллельно с электролитическим конденсатором желательно Ектючать слюдяной конденсатор. Катодное детектирование. Катодный детектор обладает очень большим входным сопротивлением и вносит малые искажения. Недостатком катодного детектора является невозможность получения напряжения АРЧ. Схема катодного детектора приведена на рис. 198. § 12. РЕГЕНЕР.АТИВНЫЙ ПРИЕМНИК В приемниках пря.мого усиления для повышения чувствительности и избирательности применяют положительную обратную связь в сеточ- Рнс. 198. Схема катодного детектора.  Гис. 199. Схема регенеративного детектора с регулировкой обратной связи вариометром. Рис. 200. Схема регенеративного детектора с регулировкой обратной связи конденсатором. ном детекторе. Такие сеточные детекторы и приемники, в которых они применяются, называются регенеративными.
