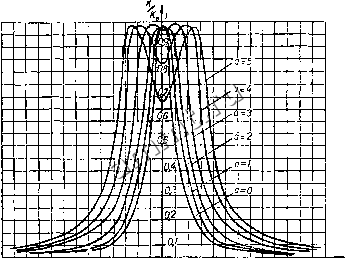

Читальный зал --> Сведения электротехнологии  ,1312 Jr W 9 8 7 8 5 4 3 2 1 12 3 4 5 6 7 8 9 Ю 1П2 13 Рве. 77, Кривые для расчета двухступенчатых полосовых /?С филиров. -?иЬт r-QL, +250в -I . . i-* Вход =}=, ч±м± Вь-хоЭ -о Рис. 78. Электронный RC фильтр нижних частот. 4. Рассчитывается разность между средними частотами фильтров каж-щА ступени М fo2 - /о1 = -Q 5. Определяются частоты /01 - fo--2~ 2 ~ 0 T-2~* Влияние потерь в элементах фильтра на его характеристики\15 6. Значение элементов фильтров каждой ступени усиления находятся по формулам одноступенчатых RC фильтров. 7. Определяется коэффициент усиления/С s= 4Q, выбирается тип лампы ii рассчитывается усилит&ть. Кривая усиления двухступенчатого rc фильтра приведена на рнс. 76,6. Э.чектронный RC фильтр нижних частот. Схема с указанием данных элементов электронного фильтра нижних частот приведена на рнс. 78. Изменением величин емкостей Cj, Cj, Cg, С4 и Cj можно изменять полосу пропускания (табл. 56). При этом ослабление на частоте f, 2 36, а на и ~ 24 дб. Таблица 56
§ 6. ВЛИЯНИЕ ПОТЕРЬ В ЭЛЕМЕНТАХ ФИЛЬТРА НА ЕГО ХАРАКТЕРИСТИКИ В результате потерь в катушках индуктивности и конденсаторах фильтров характеристики их значительно искажаются. За счет потерь в фильтрах возникает затухание в полосе пропускавня, величина которых тем больше, чем больше потери (меньше добротность элементов). Затухание в полосе пропускания является непостоянной величиной, оно возрастает по мере приближения к частотам среза (рис. 79). В результате этого происходит закругление характеристики затухания вблизи частот среза, что приводит к ухудшению разграничения между частотами полосы пропускания и иепропускания, т. е. к уменьшению избирательности фильтра. Особенно сильно сказываются потерн на характеристике затухания на частотах вблизи частоты бесконечного затухания. Наличие потерь в элементах фильтра вызывает изменение как характеристического сопротивления, так и фазовой характеристики. Как видно из рис. 79, для улучшения характеристики затухания элементы фильтра следует изготовлять с большой добротностью. Опыт показывает, что для получения полосовых фильтров с хорошими характеристиками затухания необходимо изготовлять их из элементов, добротность которых Q>(15-r20)-.  Рис. 79. Характеристика затухания полосового фильтра при различных добротностях его элементов.  ис. 80. Схема полосового фильтра типа К с подключенным активным элементом. це fj-средняя частота полосы пропускпиия и Д/-ширина полосы ропускаиия. В большинстве случаев при добротностях элементов свыше 100 харак-гристихи затухания фильтров получаются хорошие. При изготовлении фильтров следует учитывать, что добротность обычных бумажных кон-денасторов составляет 100-200 (для области тональных частот), а слюдяных-5000. Добротность же катушек индуктивности значительно ниже и для повышения ее необходимо примзнять специальные меры, как-то; сердечники из материалов с малыми по-ерями (карбонильное железо, альсифер, ферриты), специальную форму ердечннков (бронечую нли тороидальную), прнм?иять для обмотки 1ногожильный провод (литцеидрат). Значительного улучшения харак-еристики затухания можно достичь [рименением активных элементов усилителей) для компенсации потерь 1 элементах фильтров. На рис. 80 1риведена схема полосового фильтра ипа К, в котором в качестве активного (лемента применен кристаллический риод. На рис. 81 приведены харак--ернстики затухания этого фильтра: 5ез компенсации потерь (сплошная ;ривая) н с учетом действия активного )лсмента (пунктирные кривые). Вели-jHHa р характеризует степень ком-тенсацни потерь. Как видим, избирательность фильтров со скомпенсированными потерями значительно увеличивается, кроме того, резко снижается затухание в полосе пропускания. Значительное улучшение характеристики затухания достигается применением в фильтрах в качестве элементов: пьезоэлектрических, магнито-стрикционных и механических резонаторов, обладающих высокой добротностью. § 7. МОНТАЖ И НАЛАДКА ФИЛЬТРОВ Соответствие электрических характеристик фильтров расчетным данным определяется, с одной стороны, соответствием величины н добротности элементов расчетным данным, а с другой - правильностью монтажа. Даже при полном соответствии величии и добротностей элементов фильтра расчетным величинам, но при неправильно выполненном монтаже характеристики его могут настолько исказиться, что фильтр, по сути, перестает быть фильтром. Правильно выполненным монтажем считается такой монтаж фильтра, при котором практически отсутствуют паразитные индуктивные и емкост-  Рис. 81. Характеристики затухания полосового фильтра с активным элементом.
