Избирательность. Для обеспечения высокой избирательности следует использовать резонансные системы с большой добротностью, так как входные сопротивления каскадов в значительной степени шунтируют резонансную систему. Кривая избирательности может оказаться несколько несимметричной из-за влияния реактивностей входных и выходных полных сопротивлений каскадов.

Искажения и частотная характеристика. Прн правильном выборе рабочей точки и работе в режиме класса А искажения будут незначительными. Сложнее получить малые искажения в двухтактной схеме, работающей в режиме класса В, что объясняется противоречивыми требованиями получения максимальной полезной мощности, минимальных искажений и максимального коэффициента усиления.

Плохо налаженная система .АРУ может также вызвать искажения

Обеспечение нужной частотной характеристики УНЧ не представляет существенных трудностей.

Источники питания. Большинство каскадов приемника (за исключением оконечного и частично предоконечного) могут работать при напряжениях источника питания около 3 е. Чтобы получить достаточную полезную мощность на выходе, оконечный каскад должен работать в режим малых напряжений и больших токов, что часто приводит к искажениям. Кроме того, в цепи эмиттера при этом развивается значительная мощность, что снижает общий к. п. д. С другой стороны, работа при малых напряжениях и больших токах позволяет нагружать оконечный каскад непосредственно на громкоговоритель.

Усилители высокой частоты. В усилителях высокой частоты (УВЧ) необходимо междукаскадное согласование (см. УПЧ). Конструирование УВЧ усложняется тем, что входное н выходное полные сопротивления кристаллического триода заметно изменяются по диапазону.

Для настройки УВЧ удобнее использовать переменную индуктивность, так как при перестройке полоса пропускания изменяется значительно меньше, чем прн перестройке емкостью. Кроме того, переменную индуктивность можно выполнить меньших размеров, применяя ферритовые сердечники.

В УВЧ на кристаллических триодах можно получить достаточно равномерное усиление порядка 20 дб в диапазоне радиочастот.

Преобразователи частоты. Усиление при преобразовании зависит как от рабочей точки, так и от амплитуды напряження или тока гетеродина. Чтобы обеспечить достаточно высокие величины усиления преобразования, рабочуюточку нужно выбирать на наиболее нелинейном участке характеристик. Для этого величина постоянного тока должна составлять доли миллиампера.

При подаче напряжения гетеродина на эмиттер максимальное усиление имеет место при амплитуде напряжения гетеродина на эмиттера порядка 1 е. Можно получить достаточно равномерное усиление около 15 дб.

Напряжение сигнала и напряжение гетеродина можно подавать как на эмиттер, так н на основание кристаллического триода. Однако преобразователь работает более устойчиво при включении триода по схеме с общим основанием, причем напряжение сигнала и напряжение гетеродина подаются в цепь эмиттера.

На рис. 232 н 233 показаны схемы преобразователей с отдельным гетеродином, а на рис, 234 - схема преобразователя без отдельного гетеродина.

Входные и выходные полные сопротивления кристаллического триода, работающего в режиме преобразования частоты бывают обычно выше, чем

у триода, работающего в усилительном режиме.

Входные и выходные резонансные системы для преобразователя строятся на тех же принципах, что для УПЧ и УВЧ.

Гетеродины. Гетеродин должен удовлетворять следующим требованиям: 1). Достаточно неизменные по форме и амплитуде колебания в диапазоне частот.

2). Достаточная для эффективной работы преобразователя мощность. Следует помнить, что нагрузкой гетеродина является малое входное сопротивление триода-преобразователя частоты.

3). Частота колебании гетеродина не должна существенно зависеть or температуры окружающей среды и изменений напряжения источника питания (при питании от батареи напряжение последней в процессе эксплуатации может упасть в некоторых случаях до 40% от первоначальной величины).

Всем этим требованиям удовлетворяют как точечные, так и плоскостные кристаллические триоды. Преимуществом точечных три.одов является возможность применения схем с использованием отрицательного сопротивления схемы с точечным триодом. Плоскостные триоды имеют то

Магнитная антенна

Рис. 232, Схема смесителя и гетеродина на кристаллических триодах.

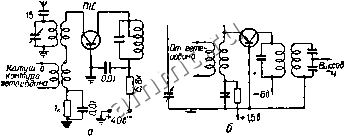

Рис. 233. Схемы смесителей: а - индуктивная связь входного контура с антенной; б - с магнитной антенной.

существенное преимущество, что требуют малых напряжений источников питания (например, 1 в для плоскостных триодов вместо 10 в или более для точечных) для получения стабильных колебаний одинаковой мощности. Подача обратной связи с коллектора на основание часто дает лучшие результаты, чем подача обратной связи на эмиттер. Стабильность частоты достигается правильным выбором величины обратной связи и под-

ключением триода к части контура, что уменьшает влияние собственных реактивностей триода на настройку.

Применение точечных триодов ограничивается гетеродином. В усилительных каскадах более целесообразно применять более стабильные плоскостные триоды, дающие к тому же ббльшеэ усиленне.

Схемы гетеродинов на точечных триодах приведены на рис. 235.

Обратная связь регулируется сопротивлением в цепи основания. На рис. 235 и 237 показаны схемы гетеродинов на плоскостных триодах.

Величина обратной связи в cxeviax рис. 237 определяется соотношением емкостей С; и Сз. Гетеродин по схеме, приведенной на рис. 237,6, может работать на частотах до 2 мггц.

Усилители промежуточной частоты. Чтобы эффективно

использовать триоды н получить максимально возможное усиление, необходимо межкаскадное согласование. Согласование полных входных и выходных сопротивлений особенно важно в каскадах высокой н промежуточной частот, так как усиление кристаллического триода падает с повышением рабочей частоты.

Рнс. 234. Схема преобразователя на одноч кристаллическом триоде.

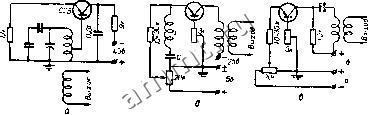

Рнс. 235. Схемы гетеродинов на точечных триодах: а - с параллельным контуром в цепи основания; б - с последовательным контуром в цепи эмиттера, з - с последовательным контуром в цепи коллектора.

Наиболее часто вклICaют триоды по схеме с общим эмиттером, дающей при согласовании сопротивлений значительно большие коэффициенты усиления, чем схема с общим основанием.

Так как согласование сопротивлений заметно расширяет полосу пропускания контура, то для того, чтобы получить высокую избирательность, следует применять контуры с добротностью порядка 150 и выше. Чтобы уменьшить катушки, контуры следует выполнять на броневых сердечника. из материалов с большой магнитной проницаемостью.

На рис. 238 показано несколько вариантов междукаскадного сола-созапия с помощью одиночных и связанных контуров.
