С выхода частотного детектора снимается напряжение низкой частоты, которое подводится к УНЧ.

Переменное напряжение на входе ограничителя, необходимое для нормальной его работы, обычно в несколько раз больше напряжения, которое нужно подавать на вход детектора в А,М приемниках. Поэтому в ЧЛ\ приемниках УПЧ должен давать ббтьшее усиление, чем в А.Ч приемниках. В УПЧ ЧМ приемника следует применять высокочастотные пентоды, облада.ощне наибольшими отношениями S/C, например, 6ЖЗ, 6К4, 6К4П и др.

Промежуточная частота Ч.Ч приемников выбирается не ниже 4 мггц. При fjjp < 4 мггц трудно обеспечить избирательность по зеркальному каналу н затрудняется конструирование частотного детектора.

Полоса пропускания ЧМ приемника для приема веш,ания на УКВ при максимальном отклонении частоты Afc = 75 кгц должна быть равна 200-300 кгц, прн = 50 кгц - 150 -г- 225 кгц (без учета нестабильности частоты гетеродина).

Ослабление сигнала при расстройке А/ = 250 кгц должно быть не менее 10 (на входе детектора). Для обеспечения такого ослабления при приеме станций, имеющих Af = 50 кгц, достаточно иметь в УПЧ три одноконтурных фильтра, настроенных на одну частоту. При приеме станций, имеющих Д/ц = 75 кгц (звуковое сопровождение телевизионных предач), следует либо увеличить число одноконтурных фильтров, либо применить двухконтурные фильтры при критической связи (у; = 1). Расчет УПЧ ЧМ приемника производится обычным методом (cvr. § 10, гл. XI).

Гетеродины ЧМ приемников должны не только обладать высокой стабильностью частоты, но и не иметь паразитной частотной модуляции. Для этого необходима надежная защита гетеродина от механических сотрясений, акустических колебаний, пульсаций питающих напряжений п других факторов, могущих вызвать паразитную частотную модуляцию.

Автоматическая регулировка чувствительности в Ч.М приемниках применяется, но ее роль ввиду наличия ограничения менее важна, чем в AM приемниках. Обычно автоматическое смещение снимается с сопротивления сеточной цепн ограничителя.

Усилитель низкой частоты Ч.Ч приемника для приема вещання на УКВ должен усиливать частоты до 10-15 кгц.

§ 22. ОГРАНИЧИТЕЛИ И ЧАСТОТНЫЕ ДЕТЕКТОРЫ

Ограничители. Ограничитель представляет собой каскад УПЧ, лампа которого поставлена в специальный режим, обеспечивающий получение ограничивающего действия. Качество работы ограничителя можно охарактеризовать отношением коэффициента амплитудной модуляции напряжения на входе ограничителя к коэффициенту модуляции на его выходе. Это отношение должно быть не менее 30-40 дб.

На практике наиболее часто применяются ограничители, в которых используется ограничение за счет сеточных токов и за счет отсечки анодного тока. Схема тачого ограничителя изображена на рис. 223. Напряжение начала ограничения примерно равно 1-2 в; нормальное входное напряженна - 2-4 в. Такой ограничитель подавляет амплитудную модуляцию примерно в 10 раз.



Ограничшпели и частотные детекторы,

На рис. 222 изображена схема ограничителя на двойном триоде типа 6Н7С. Этот ограничитель работает без сеточных токов и noHH*-aLT коэффициент амплитудной модуляции в 50- 100 раз.

Режим лампы ограничителя выбирают так, чтобы получить лучшее ограниченке и достаточное выходное напряжение.

Для лучшего ограничения напряжения на аноде и экранной сетке должны быть возможно меньшими. Предел понижения этих напряжений определяется допустимым падением выходного напряження. Постоянная времени сеточной цепи должна быть равна примерно Юек.

Фазовый дискриминатор менее критичен в настройке, чем другие частотные детекторы, но требует предварительного ограничения сигнала. К ограничителю нужно подводить сравнительно сильные сигналы (до 3 в). Чтобы выполнить это требование, необходимо повышать усиленне до ограничителя.

Схема фазового дискриминатора приведена на рис. 223. Катушка выполняется симметричной (см. § 6, гл. V) относительно

среднего вывода. Цепи диодов также должны быть симметричными.

Конструкция фазосдвигающего трансформа-торана частоту 29 мггц показана иа рис. 224. Катушка содержит 7 виткоз провода ПЭШО 0,31 и намотана виток к витку. Ка-


Рис 222. Схема ограничителя, работающего без сеточных токов.


1£-

+ 250 в

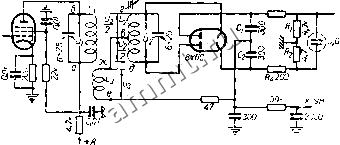

Рис. 223. Схема ограничителя и фазового дискриминатора.

тушка Ij состоит из двух половин, намотанных проводом ПЭЛ 0,31 одна поверх другой с бумажной прокладкой между ними. Каждая половина обмотки содержит 7 витков.

Настройка фазового дискриминатора заключается в настройке контуров его трансформатора на заданную промежуточную частоту. Выход си гнал-генератора присоединяется к сетке ограннчи-



тельной лампы, частота генератора устанавливается равной промежуточной частоте. Ламповый вольтметр постоянного тока подключается параллельно сопротивлению ij. Настройка контура LjCj производится по

Рис. 224 Конструкция фазо-сдвигающего трансформатора па ч1ст0ту 29 мггц.


0,2 *й!(мгги.]

-USbx

Рис. 225. Характеристика Частотного детектора.

максимуму показании вольтметра. Для настройки контура LjCj вольтметр подключается между точкой А и землей . Настройка производится по нулевому показанию вольтметра. Характеристика дискриминатора (рнс. 225) должна быть симметричной. В противном случае контур LjC, нужно перестроить.

R,500

к .т


Рис. 226. Схема дробного детектора.

Дробный детектор (детектор отношений). Преи,муществами дробного детектора перед частотными детекторами других типов являются удовлетворительная работа прн слабых входных сигналах и подав,lenne амплитудной модуляции при более низких уровнях сигнала. Одним из главных недостатков дробного детектора надо считать высокую критичность настройки.

Схема дробного детектора приведена на рис. 226.
