Читальный зал --> Сведения электротехнологии детектора используется в рефлексной схеме как предварительный каскад УНЧ. В схеме рис. 230,г для уменьшения излучения гетеродина в антенну применен каскад УВЧ. Лампа УВЧ используется одновременно как предварительный каскад УНЧ. Замена лампы 6Ж4 более дешевой лампой 6К4 понизит чувствительность вдвое. В отдельных случаях, когда требуется добавить УКВ диапазон в приемнике 1-го класса, не изменяя его схемы н конструкции, целесообразно применить отдельный УКВ блок, построенный по скелетной схеме (рис. 230,3). Чувствительность приемника с таким блоком составит около 30 мкв.
am <1унч  ер УКВ Лр-рЬрВ-УКВ во ЙМ Преобра-зоботель ЯШаУПЧ ектр [Лцетеиггор I- / 6а4 ♦ ..... 2йГи} и уич 16П) УНЧ (вПбС)

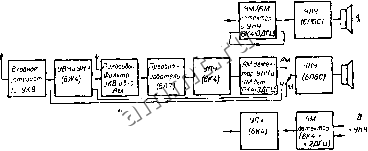

Рис. 230. Скелетные схемы комбииироваипых A\V4.v\ приемников Входное устройство и УВЧ. Входные устройства УКВ диапазона обычно строятся так, чтобы к ним можно было подключать как обычную несимметричную антенну, так и антенну с двухпроводным фидером. Чтобы упростить коммутацию, в первом случае удобнее применить емкостную связь антенны со входным устройство.м, а во втором - индуктивную. Настройку контуров УКВ диапазона лучше производить введением в катушки сердечников из мади, латуни или алюминия. Сопряжение настроек контуров входного устройства и гетеродина производится подбором диаметров сердечников. Можно при.менять во входном устройстве и УВЧ полосовые фильтры с фиксированной настройкой и полосой пропускания 10-11 мггц. Одиночные контуры с фиксированной настройкой не обеспечивают необходимого подавления зеркальной помехи. Преоб.азователи частоты. Наилучшие результаты получаются при прнменепич отдельного преобразователя для УКВ диапазона. При отдель ном преобразователе на высокочастотном пентоде с большой крутизной можно получить большую крутизну преобразования и более высокую стабильность работы приемника, б1агодаря отсутствию соединительных проводов к переключателю диапазонов. В простейших комбинированных приемниках лучше применять одну лампу (6А7) для преобразования на всех диапазонах. Усилители промежуточной частоты. Полоса пропускания УПЧ при приеме на УКВ диапазоне должна быть порядка 120-150 кгц. В этом случае избирательность по соседнему каналу можно обеспечить, применяя в фильтрах ПЧ одиночные контуры. Однако с точки зрения удобства построения схемы в комбинированных приемниках лучше применять двухконтурные полосовые фильтры. Еслн для AM канала используются типовые двухконтурные фильтры ПЧ на частоту 465 кгц, то фильтры ПЧ ф, для ЧМ канала следует помещать в канала йм экраны и включать по схеме рис. 231. При таком включении не требуется изменять связь между контурами ка нала AM для сохранения его полосы пропускания. В УПЧ комбинированного приемника лучше применять комбинированные фильтры ПЧ на две промежуточные частоты (подробнее об усилителях ПЧ см. в § 10 и 21, гл. Xi). Частотные детекторы. В комбинированных АМ/ЧМ приемниках применяются обычные частотные детекторы (см. §. 22, гл. XI). Рефлексные схемы. Применение ре-фтексных схем на УКВ диапазоне более целесообразно, чем в диапазонах дтинных и средних волн. Благодаря высокой промежуточной частоте (4-W мггц) облегчается разделение ВЧ и звуковых колебаний, что снижает частотные искажения на звуковых частотах Паразитная амплитудная модуляция низкочастотным сигналом, возникающая в рефлексной схеме, подавляется частотным детектором. Ведущую лампу дробного детектора удобно использовать одновременно в усилителе НЧ. В батарейных приемниках в качестве рефлексной ведущей лампы выгодно применять лампы 2П1П и 2П2П, имеющие наибольшую нз всех батарейных ламп крутизну. Оконечные лампы можно использовать и в частотных детекторах сетевых приемников. В районах с высоким уровнем помех эту схему лучше ие применять. Фильтр пятла ЧМ  4<!1мгги К ЙРЧ Рис. 231 Схема включения фильтров ПЧ в комбинированном приемнике. § 24. ОСОБЕННОСТИ АВТОМОБИЛЬНЫХ ПРИЕМНИКОВ Требования, предъявляемые к автомобильным приемникам: 1) минимальные размеры и удобство размещения в авто.мобиле; 2) максимальная экономичность; 3) высокая механическая прочность и надежность в работе; 4) высокая стабильность настройки; 5) хорошая экранировка и 6) простота управления Радиоприем на автомобиле ведется на невысокую н малоэффективную антенну, поэтому чувгтзитгльнэеть автомобильных приемников 10 664 желательно иметь достаточно высокой. Однако повышение чувстантель-ности приемника делает его более чувствительным к помехам. Так как во время движения автомобиля напряженность поля принимаемых сигналов может изменяться в широких пределах, все автомобильные приемники должны иметь хорошо работающую систему АРУ. Выходная мощность должна быть порядка 2-3 вт. В автомобильных радиоприемниках, как правило, применяюгся лампы с косвенным накалом. Настройка в большинстве случаев производится ферровариометрамп, что обеспечивает постоянсгво настройки. Питание автомобильных приемников, как правило, осуществляется от стартерных автомобильных аккумуляторов. Цепи накала ламп получают питание непосредственно от аккумулятора (6,3 в), а анодные цепи- от умформеров или от вибропреобразователей. Вибропреобразователь создает мощные помехи радиоприему, в его цепи питания необходимо включать фильтры. Если вибропреобразователь находится близко от приемника, то его необходимо тщательно заэкранировать, а экран хорошо заземлить. Вибропреобразователи прн мощностях меньше 50-75 вт обладают большим к. п. д., меньшим весом и габаритами, меньшей стоимостью, чем умформеры. При больших мощностях умформеры более экономичны и надежны в работе, чем внбропреобразователн. Методы подав.тения помех радиоприему на автомобиле в основном следующие: 1) воздействие на механизм паразитных колебаний в цепях высокого напряжения системы зажигания включением подавительных (демпфирующих) сопротивлений; 2) рациональный монтаж цепей зажигания; 3) тщательная металлизация автомобиля; соединение отдельных узлов медными перемычками; 4) включение фильтров в цепи источников помех; 5) экранировка источников помех; 6) удаление приемника от двигателя; 7) подбор для установки антенны места с минимальным уровнем помех; 8) включение в цепи питания приемника (от бортсети) высокоэффективных фильтров; 9) тщательная экранировка всего приемника и антенного фидера (ввода); 10) ограничение чувствительности приемника и сужение полосы пропускания. § 25. ПРИЕМНИКИ НА КРИСТАЛЛИЧЕСКИХ ТРИОДАХ Чувствительность. Достаточная чувствительность обеспечивается низким уровнем шумов и высоким общим усилением приемника. Влияние шумов преобразователя в значительной степени уменьшается при применении УВЧ со значительным коэффициентом усиления. Так как триодное детектирование может осуществляться при меньших уровнях промежуточной частоты, то значительная часть общего усиления может быть получена в каскадах УНЧ. Такое перераспределение усиления между высокочастотными (УВЧ, УПЧ) п низкочастотными каскадами позволяет уменьшить число кристаллических триодов в схеме, так как на низких частотах можно получить более высокие коэффициенты усиления.
