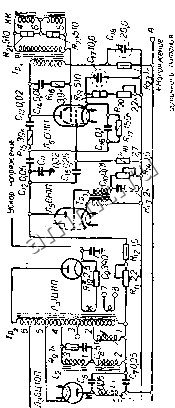

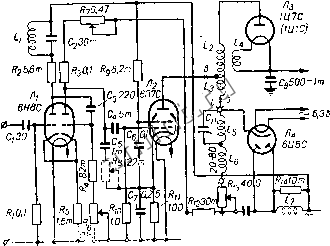

Читальный зал --> Сведения электротехнологии На рис. 361 приведена принципиальная схема унифицированного блока сазвертки, пр11меняе.мого в современных телевизорах массового производства. Генератор строчной развертки, выполненный пэ схеме с обратной связью по питанию, смонтирован на лампах (блокпнг-гечератор), Л (рЫХОДНОй >снлнтеть), л (демпфирующий диод), Л (высоковольтный выпрямитель). На лампах Л и Л собран генератор кадровой развертки. Унифицированный блок развертки сбеспечивает необходимую амплитуду pJЗвepывaющнx напряжений па трубке с размером экрана по диагонали 35 см прн напряжении источника анодного питания 210 в и на трубке с экраном 53 см при анодном напряжении 290 е. Регулировка размера растра по горизонтали осуществляется из.ченением величины индуктип-ности. Строчный автотрансформатор Тр, гыполнеп на сердечнике из сжсифера с магнитной проницаемостью 600. Основная сбмотка Tpj (выводы 1-6) наматывгется на прямоугольный каркас из бакелизироваинсй бумаги проводом ПЭВ-2 0,23 мм. Намотка рядовая 810 витков, 10 слоев, между слоями сбмотки прокладывается слон кабельнсй бумаги 0,12 мм. Отводы от 30-го, 135 го, 270-го и 515-го витков. Дополни le.ьнaя сбмотка (7-8), имеющая 60 витков ПЭВ-2 0,23, может быть использована для АПФ, схем АРУ и т. д. Высоковольтная обмотка (вывод 6- аиод типа Универсаль ши-)иной 5 мм имеет 775 витков. 1ЭЛШО-0,1 наматывается на таст-M1CC0BCM каркасе. Обмотки пропитываются специальным составом и обволакиваются специальной массой для 5Ееличения эпектрическсй прочности. Отклоняющие катущки строк Лг и кадров, предназначенные для ра-оэты от унифицированного блока, на- атыв.1ются проводсм ПЭВ-2: строчные диаметром 0,35жл( 2 х 225 витков, кадровые- 0,44 мм 2x160 витков.   j/Q -(s:-? /Ob5   Рнс, 362. Схема генератора горизонтальной развертки с трансформатором без Стального сердечника. Полихлорбинилобая трубка -28 К накалу Ш7С ШЮ К аноду 6П7С  К аноду 1U7C или Ш1С Рис. 363. Два варианта конструкции трансформатора в схеме рис. 362. Весьма простой в конструктивном выполнении является генератор развертки по схеме рис. 362. Нагрузкой выходной лампы в этой схеме яв ляется автотрансформатор без стального сердечника (рис. 363) обмотка которого выполнена в виде катушек типа Универсаль Катушка Х-г содержит 3000 -3200 витков ПЭШО 0,03-0,07; Lj-700-800 витков. ПЭШО 0,18-0,23; - 3 витка ПЭ 0,3-0,5 в полихлорвиниловоЯ трубке. В каркас вводится карбонильный сердечник s 8 мм, длиной 30 мм. Катушки Li и наматываются на каркасах s 12 мм, обмотка Универсаль шириной 8 мм, ПЭШО 0,18- О 23 по 500 витков, имеют сердечники для настройкн на частоту строк (16 625 гч) ц н Ls - откло11я10я;ие ютушки от приемников КВН-49, Ле11;п1град Т-2 и др. Генераторы пилообразного тока с самовозбуждением. Для уменьше ния числа применяемых ламп разработаны схемы генераторов с самовоз буждением, позволяющие получить ток пилообразной формы в отклоняю щих катушках при наличии лишь одной лампы. В схеме рис. 351 напряжения на анодах ламп JIi и Лг имеют вид кратковременных импульсов противоположной полярности. Если в этой схеме катушку заменить трансформатором, а в качестве диода Лг использовать промежуток сетка - катод лампы JIi, то получится схема, представленная на рис. 364, очень похожая по виду на блокинг-генератор (отклоняющие катушки могут быть подключены к отдельной обмотке). Основное отличие схемы рис. 364 от блокннг-генератора заключается в очень высоком качестве контуров рассматриваемой схемы и в соотношении числа витков анодной и сеточной обмоток 1:1. К числу недостатков схемы относятся повышенные требования к применяемой лампе, определяющиеся тем, что во время обратного хода между анодом и сеткой лампы действует напряжение, в десятки раз превосходящее напряжение источника питания, поэтому необходима особенно повышенная междуэлектродная электрическая прочность. Поскольку большую часть периода лампа работает прн положительном напряжении на сетке, то на ней рассеивается большая мощность, соизмеримая с мощностью рассеивания на аноде. Линейность пилообразного токдопределяется исключительно параметрами лампы и трансформатора и практически не поддается регулировке. В связи с указанными недостатками схема генератора тока с самовозбуждением применяется только в упрощенных вариантах телевизионных приемников. На рис. 365 приведена практическая схема генератора строчной развертки с самовозбуждением. Трансформатор Тр-1 собирается из пластин толщиной 0,2 мм на сердечнике Ш 19X10 мм, I- окном 12X33,5 мм. Обмотки III, содержащая 100 витков Г!Э0,3. изматывается в один слой. Поверх обмотки 1И одевается ребристый каркас, имеющий 8 секций. Обмотка II наматывается проводом ПЭШО 0,1 в двух секциях Против часовой стрелки. В первой секции - 280 вит., во второй - 220 вит. (отвод  Рис. 364. Принципиальная схема генератора пилообразного тока с самовозбуждением: 1 - регулировка частоты; 2 - отклоняющие катушкн.
