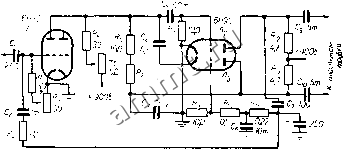

Читальный зал --> Сведения электротехнологии Но ОкОбеЛ;  Существует много разновидностей мультивибраторов. На рис. эез приведена схема мультивибратора с катодной связью, в которой обратная связь осуществляется с помощью сопротивления в катоде, по которому проходит ток обеих ламп. Указанная схема удобна тем, что в ней совмещается генератор импульсов с разрядной цепью, состоящей из RC и R. Лампа Jli в этой схеме выполняет одновременно роль разрядной лампы На рис. 334 приведены осциллограммы колебаний в различных цепях схемы. Преимуществом мультивибратора по сравнению с блокинг-генератором является отсутствие трансформатора, недостатком - наличие двух ламп вместо одной. Способы отклонения луча в электростатических трубках В трубках с электростатическим отклонением перемещение луча по экрану осуществляется электрическим полем конденсатора, образованного отклоняющими пластинами. Величина отклонения луча пропорциональна приложенному к отклоняющим электродам трубки напряжению. Величина отклонения луча на экране трубки в миллиметрах на 1 в напряжения, приложенного к отклоняющим пластинам, называется чувствительностью трубки. Последняя обычно приводится в справочных таблицах (гл. IX). Чувствительность трубки прн прочих равных условиях обратно пропорциональна напряжению на втором аноде, поэтому с увеличением напряжения второго анода чувствительность ее уменьшается. Для развертки луча в трубках с электростатическим отклонением необходимо пилообразное напряжение с амплитудой напряжения 800-1000 б и больше. Кроме того, для подачи на отклоняющие пластины напряжения симметрично относительно земли необходимо применять двухтактные выходные устройства. Простейшими решениями этой задачи являются: 1) непосредственное получение на конденсаторе разрядной цепочки пилообразного напряжения большой амплитуды, 2) усиление пилообразного напряжения, снимаемою с коидсг:атора разрядной цепочки в двухтактном усилителе с активной нагрузкой. Для этих способов необходим высоковольтный источник постоянного тока. Таким источником может быть использован выпрямитель для гн-тания анода кинескопа. Из-за того, что этот источник тока обычно является маломощным, рассмотренные варианты схем могут быть использованы только для кадровой развертки. На рнс. 335 приведена схема, поясняющая принцип получения двухтактного пилообразного напряжения непосредственно с разрядной цепочки. В этой схеме R = R и Ci = С. При включении напряжения (при разомкнутом ключе К) конденсатор Cj через сопротивлее Ri зарядится до напряжения . На время обратного хода ключ К замыкается и Рис. 334. Осциллограммы колебаний в различных цепях мультивибратора с катодной связью: * - линия напряжения отсечки анодного тока Лг; 2 - линия напряжения отсечки анодного тока Лх. / L II \Кот<понятш / -т-утастнм конденсатор Cj отдает половину своего заряда конденсатору С\ таким образом, оба конденсатора оказываются заряженными до напряжения После размыкания ключа (прямой ход) конденсатор Cj снова начинает заряжаться от источника питания через сопротивление Ri, а кондеи-сатор Ci разряжаться через сопро- *0-[ тивленне R. Так как постоянны? времени/?iCi и ijCj одинакозы, то к концу прямого хода конденсатор Са разряднтся ровно на столько, на сколько зарядится конденсатор Ci. Таким образом, переменные напря- - о-( жени я (/i и f/j снимаемые с конден- ф саторов Ci и Сг, представляют собой две противофазные пилыл с одинаковым размахом На рис. 336 приведена практическая схема генератора кадровой развертки для трубки 18ЛО40, в которой в качестве ключа использован блокинг-генератор, а зарядная цепь составлена из последовательно включенных емкостей Сц, Сц (вместо С,) н Cjg, Сц (вместо Cj) и сопротивлений Рис. 335. Схема, лоясияющая принцип получения двухтактного пилообразного напряжения непосредственно с разряд ной цепочки. Синхр. имп. Л)вр  Рис. 336. Схема генератора двухтактного пилообразного напряжения для кадровой развертки. Последовательно с переходными емкостями Сп и Cjg включены интегрирующие цепочки Ri, Cjs и R , R , C,5, предназначенные для компенсации нелинейных искажений, возникающих благодаря указанным переходным емкостям. На рис. 337 приведена схема кадровой развертки, в которой для усиления пилообразного напряжения используется двухтактный усилитель на триодах Л. Пилообразное напряжение выделяется на конденсатоое Ci, который заряжается через сопротивления Ri, R, а разряжается через лампу Л. Триоды Л1 н Л. образуют мультивибратор, в котором обратная связь осуществляется через цепь С Ri, Cj. Пилообразное напряжение, снимаемое с анода Л, предварительно дифференцируется с помощью це! почки С пропускается через фильтр CiRi и подается на сетку Л, уже в виде остроконечного импульса, обеспечивающего самовозбуждение мультивибратора. Для получения симметричного пилообразного напряжения с анода на сетку Л через делитель подается пилообразное напряжение.  Рпс. 337. Схема генератора пилообразного напряжения с двухтактным усилителем. Емкость высоковольтных разделительных конденсаторов С, и С , желательно выбирать небольшой, однако при этом возникают нелинейные искажения, для компенсации которых вводится цепь обратной связи из сопротивлений i?8 и i?, с анодной цепи триода Лд на сетку Л. От тщательного подбора величин сопротивлений R и R в значительной степени зависит линейтость развертки. Усилители пилообразного напряжения с трансформаторным и автотрансформаторным выходами. Для получения большой амплитуды пилообразного напряжения как в строчных, так и в кадровых генераторах развертки могут быть применены усилители с трансформаторной илн автотрансформаторной нагрузками. Схемы с автотрансформаторным (или трансформаторным) выходом преимущественно применяются в генераторах строчной развертки, где благодаря высокой частоте развертки трансформаторы удается изготовить относительно малых габаритов. На рис. 338 приведен один из практических вариантов схемы выходного усилителя строчной развертки с автотрансформаторным выходом. Для неискаженной передачи пилообразного напряжения трансформатор необходимо рассчитать на полосу пропускания, в 7-10 раз превышающую частоту повторения пилы. На рис. 339,а приведена принципиальная схема развертки, в которой для получения большой амплитуды пилообразного напряжения на отклоняющих электродах трубки используется схема заряда конденсатора через индуктивность. При заряде конденсатора через индуктивность ток заряда не прекращается и тогда, когда напряжение на конденсаторе становится равным напряжению источника £. Благодаря э. д. с, возникающей в индуктивности при уменьшении тока, ток заряда продолжает течь в том же направлении, сообщая емкости С ополнительиый за яд. о тех пор. пока незамк-
