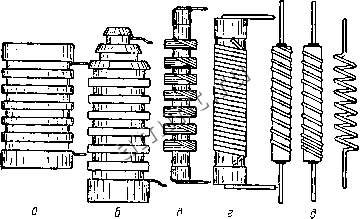

Читальный зал --> Сведения электротехнологии Вариометры с немагнитными сердечниками осуществляются в виде катушки, внутри которой вращается короткозамкнутый виток. Такие вариометры очень стабильны и могут применяться в задающих каскадах передатчиков, § 9. ДРОССЕЛИ ВЫСОКОЙ ЧАСТОТЫ Дросселем высокой частоты называют катушку индуктивности, включаемую в цепь для преграждения пути токам высокой частоты. Дроссели должны иметь достаточную индустивность и малую собственную емкость.  Рис. 48. Дроссели высокой частоты: а - для длинных волн; б - для широкого диапазона (длинные и средние волны); е - для средних волн; г - для коротких волн; б - для УКВ. Конструктивно дроссели высокой частоты выполняются в виде однослойной нли многослойной катушки. Конструкции дросселей высокой частоты показаны на рис. 48. Для дросселей длинных и средних волн применяется секш101шрованная многослойная иамотка. Дроссели для коротких волн и для метровых воли обычно имеют однослойную намотку - сплошную или с шагом. В качестве каркаса часто используются керамические стержни от сопротивлений ВС - 0,5 и ВС - 1,0. Индуктивность дросселей цепей питания можно выбрать по табл. 45. Индуктивность дросселей питания Таблица 45
Меньшие значения индуктивности относятся к дросселям накала. Диаметр провода выбирается по плотности тока, равной 2-3 а/мм; падение напряжения на дросселе накала допускается 10-IS/ от напряжения питания. Расчет числа витков дросселя производится так же, как и расчет числа витков катушек индуктивности. § 10. НИЗКОЧАСТОТНЫЕ КАТУШКИ СО СТАЛЬНЫМИ СЕРДЕЧНИКАМИ В катушках, имеющих большую индуктивность, применяются сердечники из специальных электротехнических сталей. Такие сердечники набираются из отдельных пластин, изолированных между собой. Индуктивность катушки с замкнутым стальным сердечником 1,26р.5а)2 10- Z, - индуктивность (в гн); [А - магнитная проницаемость стали; S - сечение стального сердечника (в сж); W - число витков; /(.- длина магнитного пути (в см) (рнс. 49). Если через катушку не протекает по- . стояниый ток, то л можно брать 400. Расчет числа витков катушки со стальным сердечником может быть произведен по формуле Рнс. 49. Длина магнитного пути в Ш-образном сердечнике. W - число витков; L - индуктивность (в гн); /р - длина магнитного пути (в см); S - сечение сердечника (в ct/?). Для упрощения расчетов на рис. 50 приведены графики для расчета числа витков катушки со стальным сердечнн- ком (без тока подмагннчивання) при различных отношениях . При наличии тока подмагннчивання индуктивность несколько уменьшается. Ориентировочно уменьшение индуктивности можно учесть по табл. 46. Таблица 46 Коэффициент уменьшения индуктивности прн подмагиичивании
 # у у 1 / i* i -I-I-;-I-L. ООО ооооооооооооо - - - - --nsifNirnCDsj- Рнс. 50. Графики для расчета катушек со стальным сердечником (без тока подмагиичнвания).
