так, чтобы прн больших напряжениях входного сигнала коэффициент усиления возрастал.

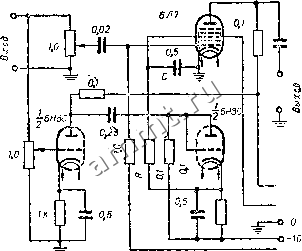

Схема расширителя диапазона громкости приведена на рис 157. Такой расширитель удовлетворительно работает при входных напряжениях не выше 0,25 е. При больших входных напряжениях появляются искажения.


О+100

0-13

Рис. 157. Схема расширителя диапазона громкости.

Скорость срабатывания регулир шання определяется постоянной времени RC в цепн регулирования (цепь 3-й сетки лампы 6Л7). Обычно постоянная времени берется в пределах 0,02-0,05 сек,

§ 19. НИЗКОЧАСТОТНЫЕ СМЕСИТЕЛЬНЫЕ СИСТЕМЫ

Низкочастотные смесительные системы применяются для смешивания сигналов от двух илн нескольких источников.

Схемы устройств для смешивания двух сигналов, выполненные на двойном триоде, показаны на рис. 158. В схеме (рпс. 158,а) внутренние сопротивления обоих триодов включены параллельно, так что каждьи! триод работает на сопротивление нагрузки переменному току меньше, чем его собственное внутреннее сопротивление. Поэтому усиление и максимальное выходное иапрялгеиие получатся меньше, чем в схеме с раздельными нагрузками (рис. 158,6) илн в схеме на пентодах.

При любой смесительной системе желательно, чтобы подводимые ко всем каналам входные [шпряжения были по возможности одинаковы, т. е. чтобы одинаковые установки движков регуляторов громкости давали близкие по величине выходные напряжения. Если, например, сигнал от звукоснимателя должен смешиваться с сигналом от микрофона, дающего



Низкочастотные смесительные системы

малое напряжение, то в этом случае желательно включить между микрофоном и смесителем один каскад усиления.

* ЯГ

, 6Н7С, {6Н8С)


0.02

Рис. 153. Схемы каскадов для смешивания двух сигналов.

Микрофон I

бНвС) f-1

Цинрофоч

Збукосии-маггели

0,05

0.5 о

250 8

Звукосни-иатепь

*250й

Рис. 159, Схема устройства для смешивания сигналов от двух микрофонов и двух звукоснимателей.

На рис. 159 приведена схема смесительной системы, обеспечивающая соответствующее регулирование двух микрофонов и двух звукоснимателей и дающая удовлетворительное усиление при выходном напряжении около 30 е.



§ 20. ФОН ПЕРЕМЕННОГО ТОКА В УСИЛИТЕЛЯХ

Фон переменного тока в усилителях обусловлен следующими обстоятельствами:

1) недостаточной фильтрацией пульсации в выпрямителях;

2) индуктивными наводками от полей рассеяния силовых трансформаторов и дросселей (особенно в трансформаторных каскадах);

3) влиянием цепей накала ламп.

Для того чтобы фон, создаваемый пульсациями агюдного напряжения, был достаточно мал, уровень пульсаций должен быть по крайней мере на 40-50 дб ниже максимального уровня сигнала. Коэффициент пульсаций анодного напряжения для питания первых каскадов усилителя не должен превышать величины порядка сотых - тысячных долей процента, для оконечных каскадов допустим коэффициент пульсаций до 0,1-0,5</о (для экранной сетки должен быть ниже). Двухтактные каскады можно питать анодными напряжениями с коэффициентом пульсаций ДО 1%.

Весьма чувствительными к наводкам переменного тока являются входной трансформатор, воспроизводящая головка и звукосниматель. Трансформатор следует тщательно экранировать, а металлический корпус звукоснимателя - заземлять. Источники входного напряжения должны соединяться с усилителем двухжильным проводом в экране. Один конец экрана соединяется с корпусом источника входного напряжения, другой - с корпусом усилителя.

Лампы усилителя следует располагать подальше от силового трансформатора (особенно лампы первых каскадов). Расстояние между силовы.м трансформатором и лампами оконечного каскада должно быть не менее 50 мм.

Силовой трансформатор следует крепить иа шасси так, чтобы ось его катушки была перпендикулярна плоскости шасси.

Для ослабления фона, создаваемого цепями накала, можно применять следующие меры:

1) подавать на нити накала положительный потенциал по отношению к катодам (или отрицательный потенциал на катоды по отношению к нитям накала) согласно схеме, приведенной на рис. 160;

2) снижать напряжение накала первых каскадов до 5,5-5,6 в (вместо 6,3 в);

3) заземлять среднюю точку обмотки накала ламп силового трансформатора нли заземлять цепь накала посредством включенного между проводами накала потенциометра с заземленным отводом. Подбирая положение отвода, можно снизить уровень фона на 10-30 дб;

4) применять в первых каскадах усилителя лампы с верхним выводом управляющей сетки (при этом вывод сетки экранируется);

5) применять в первом каскаде триоды;

6) ие следует использовать шасси усилителя в качестве проводника. Минусовые цепи соединяются с шасси в одной точке, место которой под-

рпппптг

Рис. 160. Схема подачи иа катод отрицательного потенциала по отношению к нити накала.

бирается экспериментально;
