§ 4. ВХОДНЫЕ УСТРОЙСТВА

Входным устройством приемника называются цепи, связывающие вход приемника с управляющей сеткой первой лампы.

Связь с антенной может быть емкостной, индуктивной или комбинированной. В приемниках, работающих с постоянной антенной (например, в

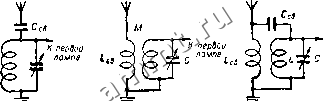

Pi.c. 172. Схемы одноконтурных входных устройств.

автомобильных), антенна может включаться непосредственно ко входно.му контуру.

Входное устройство с емкостной связью (рис. 172,о) проще других, но обладает большой неравномерностью передачи напряжения по диапазону. Находит применение иа растянутых поддиапазонах.

Входное устройство с индуктивной связью (рис. 172,6) при правильном выборе индуктивности L обеспечивает почти постоянную передачу напряження в диапазоне частот и находит самое широкое при.менение.

Прн комбинированной индуктивно-емкостной связи (рис. 167,в) можио добиться еще лучших результатов в смыслг постоянства передачи напряжения.

Входное устройство с полосовым фильтром имеет более выгодную форму резонансной характеристики и при.мгняется в высококачественных приемниках. Связь м.жду контурами фильтра может быть емкостной, индуктивной и ко.мбннирован-ной. Хорошие результаты дает полосовой фильтр с внешней и внутренней емкостной связью (рис. 173). Входное устройство с таким фильтром имеет почти постоянную полосу пропускания во всем диапазоне и обеспечивает высокую избирательность.


К сетке

пербой пампы

Рис. 173. Схема входного устройства с полосовым фильтром.

Расчет входного устройства Расчет контура. 1, Коэффициент перекрытия диапазона . tшю

макс И /мин - максимальная и минимальная частоты диапазона (в мггц).



2. Индуктивность контура;

2,53 \Oi(kl-\)

(Г Г . /2

макс миапф мако (-чагу)

где Cj,jj,g и С,дд - максимальная и минимальная емкости конденсатора настройкн (в пф).

3. Дополнительная емкость в контуре:

р мапс д MiiH

4. Емкость схемы

где Cj - емкость кагушки, С, - емкость монтажа (5-20 пф), С - входная емкость лампы.

5. Емкость нодстроечного конденсатора:

Если величина получается отрицательной илн меньше 5 пф, то следует выбрать конденсатор настройки с большей емкостью либо уменьшить величину йд.

Расчет контуров для растянутых диапазонов приведен в § 6, гл. XI.

Определение добротности контуров. Па коротких волнах добротност контура определяется по формуле

п ~ мачс зорк /пр

где / аид - максимальная частота диапазона, / р - промежуточная частота, d зр - заданное ослабление приема по зеркальному каналу.

Если найден1юе значение Q превышает величину 100, то следует применить резонансный УВЧ.

На длинных и сред1шх волнах добротность контура определяется заданной полосой пропускания п может быть найдена из выражения;

3=-д?-

где / ин минимальная частота диапазона, d - ослабление сигнала иа краях полосы пропускания (на средних волнах J 1,15 -г-1,2, на длин- пых - 1,5 1,7).

Проверка ослабления приема по зеркальному каналу производится по формуле:

J /маис Ь пр /накс \

верк ~ ! f f 4.2f I

\ мак- макс гр

Если полученное значение ослабления меньше заданного, то следует применить полосовой фильтр.



Р-счег полосового фильтра. 1. Выбирается фактор связи между контурами фильтра 1] g для fjjj, порядка 1,1 -н 1,5 и по известному ослаблению сигнала на краях полосы пропускания (обычно пол = >2) из графика рис. 192 находится коэффициент xi.

2, Добротность контуров:

lMHH

где - полоса пропускания Фильтра.

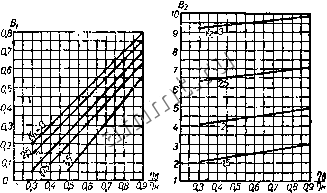

Рис. 174. Графики для расчета полосового фильтра.

3. Значение коэффициента х2 для f j g:

xs.:

мако

4. По графикам (рис. 192) находим для/ р для прежнего

5. Находим значение х по формуле:

макс

+ 2/,

/макс /макс /пр

ч по обобщенным кривым для полосового фильтра (рис. 193) определяем ослабление приема по зеркальному каналу. 6. Емкости связи находятся по формулам:

Г 4- с Г - мпн ~ доп .

CBi

Значения С и С берутся из расчета контуров, коэффициенты В и 2 находятся по графикам рис. 174, где k - коэффициент перекрытия Дчапазона. 9 004
