В схеме с выходным трансформатором (рис. 356) цепи переменного и постоянного токов разделены. Катушки могут быть выполненными ипзко-омными, что облегчает их изготовление. Однако сам трансформатор дол. жеп иметь большие габариты из-за необходимости пропускания очень низких частот.

Синтрочизирулшие импульсы

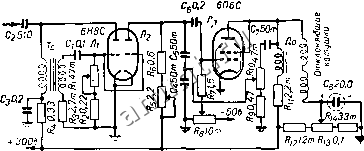

Гис. 355. Схема генератора кадровой развертки телевизора Ленинград Т-2 . Трансформатор Тр и дроссель Др такие же, как в схеме рис. 354.

Трансформатор Тр-1 собран на пластинах Ш-19. толщина пакета 30 лл, воздушный зазор СЗ мм. Анодная обмотка содержит 3800 витков ПЭШО 0,1, вторичная сбмотка - V50 витков ПЭ 0,4. Отклоняющие катушки имеют по 120 витков ПЭШО 0,25, размещенных в шести секциях по 20 витков в каждой. Длина катушек 72 мм,

толщина - i мм.

300 б

Для управления выходным усилителем могут быть использованы любые схемы получения пилообразного и импульсного напряжений.

На рис. 357-362 преДставлено несколько вариантов генераторов строчной развертки. На рис. 357 приведена схема выходного усилителя генератора строчной развертки телевизора типа КВН-49, рабо- тающего на лампе I -807. Нагрузкой лампы является строчный трансформатор Тр-2.

Трансформатор Тр-1 собран на пластинах Ш-1Л толщина пакета 14 мм. Обмотка I содержит 100 витков, а 11 - 210 витков провода ПЭЛ-1 0,2.

Трансформатор Гр-2 собран на пластинах Ш-26 толщиной 0,25 мм, пакет 28 мм. Обмотки размещаются на полистироловом каркасе (рис-358) в следующем порядке? обмотка 1 - 3 ПЭЛШО 0,18, 280 вит. размещается в 4 секциях: в первой -80 вит., во второй - SO вит., в третьей - 50 вит. в четвертой - 60 вит. Обмотка 5-4 ПЭЛШО 0,18. 410 вит. размещается: в чпятой секции - 130 вит., в шестой - 125 вит., в седьмой - 115 вит., в восьмой - 40 вит. Повышающая обмотка 4-6 ПЭЛШО 0,12 350 вит. размещается, в девятой секции - 70 внт., в десятой - 110 вит. в одиннадцатой - 100 вит. н в двенадцатой - 70 вит. Обмотка накала 7-8 ПЭШОК 0,2 один вит. размещается в от


Рис. 356. Схема усилителя кадровой развертки с трансформаторным выходом.



Системы развертывающих устройств


СРОсЛ / С2З00

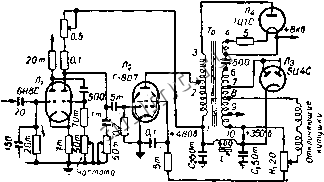

Рве. 357. Схема генератора строчной развертки телевизора КВН-49.

Отклоняющие катушки подключены ко вторичной обмотке трансформатора. Для подавления свободных колебаний в выходном каскаде используется цепь igC,. Сопротивление служит для смещения растра по горизонтали. Высоковольтные импульсы, возникающие в анодной цепи выходной лампы во время обратного хода, выпрямляются в однополупериод-ном выпрямителе, выполненном на лампе 1Ц1, катод которой питается от отдельной накальной обмотки, находящейся иа строчном трансформаторе. Эта схема является малоэкономичной, поскольку значительная часть энергии теряется в сопротивлении R.

На рис. 359 приведена схема, примененная в телевизоре Ленинград Т-2 . Для демпфирования паразитных колебаний в этой схеме используется диод типа 5Ц4, подключаемый к специальной демпфирующей обмогке. Второй анод трубки питается от высоковольтного выпрямителя, выполненного по схеме удвоения на двух лампах 1Ц1.

Трансформатор Тр-1 идентичен Тр-1 в схеме рис. 357. Сердечник трансформатора Р-2 идентичен сердечнику Тр-2 в схеме 1 с. 357. Расположение обмоток: подавителя (выводы 10-11 ПЭЛШО 0,12) и выходная (выводы 8-9 ПЭЛШО 0,18) наматываются

Рядом Одновременно двумя проводами, имеют по 410 вит., размещенных: в первой секции -80 вит., во второй - 105 вит., в третьей -50 вит., в четвертой - в5 вит.; анодная обмотка (выводы 1-2 ПЭЛШО 0.18, 340 вит.) размещена: в шестой секции-115 вит., в седьмой - 120 вит., в восьмой - 80 вит., в девятой - 25 вит.; повышающая (выводы 2-3 ПЭЛШО 0,12. 350 вит.) размещена; в девятой секции - 100 вит., в десятой - 150 вит., в одиннадцатой - 100 вит.; накала кенотронов (выводы 4-5 и 6-7 ПЭШОК 0,25 по Одной четверти витка каждая) размещаются в две-


Рис. 358. Конструкция каркаса Тр-2 в схеме рис. 357 и 359.

3964�941



Эта схема более экономична, чем схема рис. 354, однако и в ней часть энергии, выделяющаяся в демпфирующей обмотке, теряется.

+ 3006 СуЗЭО *8000в

С, J 80 -i

ен8с


Линейность

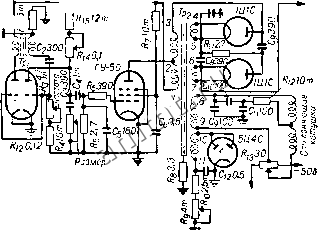

Рис. 359. Схема генератора строчной развертки телевпзора Ленинград Т-2

♦ 70в


Смете u€ яуча

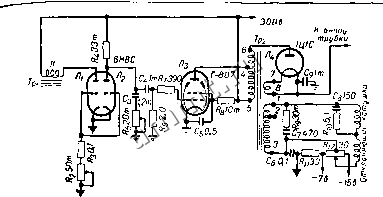

Рас, 360. Схема генератора строчной развертки с обратной связью по цепи питания.

На рис. 360 приведена схема выходного каскада генератора строчной развертки с обратной связью по питанию. В этой схеме постоянное напряжение, выделяющееся в демпфирующей цепи, суммируется с напряжением источника питания анода выходной лампы. При этом напряжение на аноде выходной лампы увеличивается более чем в 1,5 раза, что значительно повышает мощность и к. п. д. выходного усилителя.
