Однако можно изменять частоту колебаний также подачей дополнительного постоянного смещения на сетку лампы. Действительно, из кривой (рис. 324) видно, что с увеличением u период колебаний блокинг-генера-тора увеличивается. Метод регулировки частоты изменением смещения применяется в схема.ч г автоматической подстройкой частоты.


3006

ируюше. тгупьсы


Рис. 325. Схема блокннг-генераюра строчной развертки телевизора Ленинград 1 2 ц paJpяднoй цепочки.

бИвС

Рис. 326. Схема блокинг-геиератора с разрядной цепью, использованная в телевизоре КВН-49.

Блокинг-генератор легко синхронизируется импульсами, ча-лота повторения которых выше частоты колебаний блокинг-геиератора. Снихрони-зирующие импульсы необходимо подавать либо положительной полярности на сетку, либо отрицательной - на анод генераторной лампы. Процесс

А П Л Л Л


Рис. 327. Графическая иллюстрация процесса синхронизации f юкииг-геисратора: а - импульсами несколько меньшей частоты, чем частота 11 лебаннй блокннг-геператора; 6 - импульсами удвоенной частои.

синхронизации блокинг-генератора иллюстрирует рис. 327,а. На рис. 327,6 показан процесс синхронизации импульсами с частотой повторения в два с лишним раза большей частоты собственных колебании блокинг-геиератора, что соответствует синхронизации генератора строк во время передачи кадрового синхронизирующего импульса.

Из рассмотрения кривой напряжения на сетке блокинг-геператора (рис. 328,п) видно, что в области окончания разрядного цикла



конденсатора схема более чувствительна к импульсным помехам, так aif отрицательное смещение на сетке мало и импульсы помех амплитуды в состоянии нарушить работу схемы.

Нопр1яечае ч) аноое Напрчжении но ансзе

малой

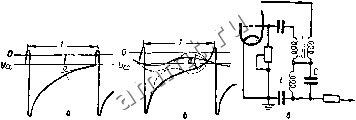

Рнс. 328, Схема блокинг-reiiepaTopa со стабилизирующим контуром играфики, поясняющие принцип работы схемы.

Чтобы увеличить устойчивость блокинг-генергтора, к воздействию импульсных помех применяется иногда схема с синусоидальной стабилизацией, представленная на рис. 328,в. В этой схеме между анодной н сеточной цепями включен параллельный контур LC, настроенный на частоту, более низкую, чем собственная частота колебаний блокинг-генератора, В момент запуска блокинг-генератора в контуре воз-викают колебания, напряжение которых

Отсечка



Рис. 329. Принципиальная схема мультивибратора.

Рис. 330. Осциллограмма колебаний симметричного мультивибратора.

складывается с напряжением иа сетке и аноде. Подбором величины амплитуды (например, шунтированием контура сопротивлением) можно получить кривую колебаний блокинг-генератора более устойчивую к воздействию помех (рис. 328,6).

Мультивибратор (рис. 329) представляет собой двухкаскадный усилитель на сопротивлениях с положительной обратной связью, которая осуществляется подачей напряжения с анода второго каскада на сетку первого. Такая схема должна генерировать, так как каждая лампа создает сдвиг фаз на 180°.



Частота колебаний мультивибратора определяется в первую очередь постоянными времени Rf-Jf. и R С, а,также величиной положительного постоянного смещения на

На рис. 330 представлена ос-ци.1Л0Грамма колебаний мультивибратора при симметричной схеме

-11-

1!

Заперта

Рис. 331. Осциллограмма колебаний несимметричного мультивибратора.

RcC). Если одну из постоянных

Рис. 332. л\ультнвнбратор с сеткой, подключенной к положительному потенциалу: о - схема, б - графическая иллюстрация работы мультивибратора: 1 - длительность полупериода при положительном смещении; 2 - длительность полупериода при нулевом смещении; 3 - форма напряжения при отсутствии смеи;ения; 4 - форма напряжения при положительном смещении; 5- напряжение отсечки; 6- положительное смещение.

Времени, например RC, значительно уменьшить по сравнению с RC, то можно с помощью такой несимметричной схемы генерировать очень короткие импульсы (рнс. 331). Для схемы, представленной на рнс. 329, период колебаний приблизительно, определяется по формуле

T9i,7(R,f, + R,j:).

Подключение сопротивления утечки сетки к положительному потен-Щ1алу (рис. 332) укорачивает длительность каждо1-о цикла, а также увеличивает стабильность час- . пi -тоты мультивибратора, так Т +£о как кр.шая значений мгновенных сеточных потенциалов пересекает линию напряження отсечки прн большей крутизне.

Процесс синхронизации Риешннми импульсами в мультивибраторе протекает 1ЙК же, как н в блокинг-генераторе.

Синхронизирующие импульсы можно подавать на сетку любой лампы как в положительной, Так и в отрицательной полярности.


Рпс. 333. Мультивибратор с катодной связ! ю.
