Рассмотренный способ выделения синхронизирующих импульсов обладает тем преимуществбм, что позволяет получить синхронизирующий импульс в любой фазе. Кроме того, соответств>ющим подбором коэффициента трансформации можно подобрать необходимую величину синхронизи- д

рующего импульса. -


Рис. 386, Форма сигнала на выходе трансформаторной схемы Выделения строчных импульсов.

/ - выделенный импульс;

2 - приложенный вмпульс.

Рнс. 387. График, поясняющий выбор периода собственных колебаний трансформаторной разделительной цепи: 1 - колебание от переднего фронта импульса; 2 - колебание от зад-пего фронта импульса; 3 - полное колебание.

Следует отметить, что такая схема иепосредственно не может быть использована для синхронизации мультивибратора, так как последний может синхронизироваться как положительными, так и отрицательными импульсами. В этом случае необходимо положительную илн отрицательную

Строчный UMnylbC

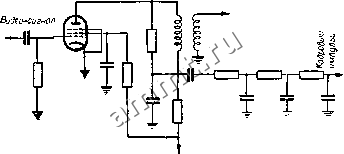

Рис. 388. Практическая схема амплитудио-частотиого селектора.

полуволну напряжения срезать, например, с помощью диодного ограничителя.

На рис. 388, 389 приведены простейшие схемы разделения синхронизирующих импульсов, применяемые в телевизионных приемниках. 13*



Существенным недостатком выделения кадровых синхронизирующих импульсов с помощью интегрирующей цепи является малая крутизна переднего фронта импульсов и зависимость ее от величины входного сигнала.

К катоду трубки

модулирующему

электроду (постоянная составляющая)


f-*-/С генеро-Со50 П ОРУ соризон-Ra\ Jwio/ibHOiJ воз- . увертки J.,g К генератору im втвер.

тикаль-. ной развертки

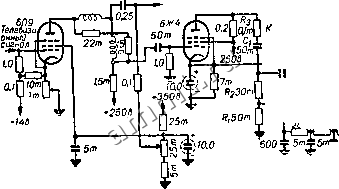

Рис. 389. Схема разделения синхронизирующих импульсов иа лампе 6Ж4.

Это обстоятельство часто приводит к неустойчивой синхронизации и глазным образом к нарушению чересстрочной развертки. На рнс. 390 приве-


23ЛК1Б

Си

1 АбНйС

/180

g к генера-

- тору гори-зоитапь-

нои .роз-

- вертки

Рис. 390. Схема кадровой синхроиизацин в телевизоре Ленинград Т-2 .

дена схема, в которой для выделения кадровых синхронизирующих импульсов применяется дифференцирование (а не интегрирование).

Принцип работы схемы заключается в следующем: на вход дифференцирующей цепи С й,2 подаются сигналы синхронизации. По-



стоянная времени цепи дифференцирования выбирается такой, чтобы за сремя длительности строчного импульса конденсатор С успевал незначительно разрядиться, а за время длительности импульса Т, расположенного между двумя вырезками в кадровом синхроимпульсе,-мог практически полностью разрядиться. При выполнении этого условия к моменту начала первой вырезки в кадровом импульсе конденсатор С будет почти полностью разряжен, что изменяет полярность импульсов (рис. 391). Этот сигнал подается на сетку лампы (рис. 390), которая нормально заперта и открывается положительными импульсами. В момент подачи на сетку лампы импульса от первой вырезки емкости С79,


Рис. 391. Осциллограммы импульсов в различных цепях схемы рнс. 390: а - на катоде ламп Л: 1 - кадровый снихропнзирующий импульс; 2- передний фронт первой вырезки; б - на входе лампы Л; в - на выходе

лампы Лз.

Сад разряжаются через лампу и сопротивление R и создают отрицательное напряжение на сигнальной сетке лампы, запирающее ее. Постоянная времени заряда этнх конденсаторов выбирается достаточно большой, чтобы лампа оказалась запертой длительное время. Тогда положительные импульсы, возникающие от дифференцирования остальных вырезок, не смогут ее открыть. На рис. 391 показан сигнал в анодной цепи ла.мпы, используемый для синхронизации генератора кадров.

Хорошее разделение синхронизирующих импульсов обесп.чивает схема транзнтронного отделителя, приведенная на рис. 378.

Настройка и регулировка развертывающих устройст в

Задачей регулировки генераторов развертки является получение соответствующ!1х размеров тел-евизионного растра, установл.ние необходимой частоты развертки и линейности пилообразного напряження 1енераторов развертки.

Определение частоты развертки. Наиболее просто частота раззертки Может быть определена модуляцией яркости свечения экрана генератором синусоидального или прямоугольного напряжения. При подаче иа моду- ирующий электрод трубки (или на сетку выходного усилителя)
