Читальный зал --> Сведения электротехнологии
DJ S g Е § ристаллических триодов

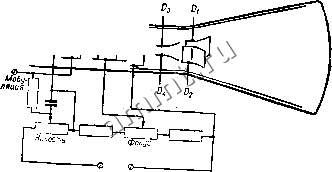

§ 3. ЭЛЕКТРОННО-ЛУЧЕВЫЕ ТРУБКИ Электронно-лучевая трубка - это электровакуумный прибор, предназначенный для преобразования электрических сигналов в световые. В основном применяются два типа электронно-лучевых трубок: 1) электростатические, в которых фокусировка и отклонение электронного луча производится электрическим полем, 2) электромагнитные, в которых фокусировка и отклонение луча производятся магнитным полем. На рис. 110 представлена схема электростатической трубки. Эта трубка состоит из катода К, который испускает электроны; управляющего электрода М, служащего для управления током луча (яркостной 11юдуляции); У У о/ а2  Рис. по Схема включения элек(роста1ической трубки: К- катод; М - модулятор; а, - первый анод; - второй анод; Di.D - горизонтально отклоняющие пластины; О Dt - вертикально отклоняющие пластины. первого О] и второго анадов, служащих для ускорения н формирования электронного луча; двух пар отклоняющих пластин Di, и D3, D, предназначенных для отклонения электронного луча. Первый анод совместно с катодом и управляющим электродом образуют первую фокусирующу!д линзу. Вторая линза, основная, образуется первым и вторым анодами. Регулировка фокусировки осуществляется изменением напряжения на первом аноде. Чувствительность электростатической трубки определяется величиной отклонения луча на экране трубки (в мм) при изменении потенциала отклоняющих пластин на 1 в. Чувствительность трубки обратно пропорциональна скорости электронов, .поэтому трубки с большим анодным напряжением обладают малой чувствителыюстью. Для увеличения чувствительности трубок при сохранении большой скорости электронов применяются системы с после-ускорением, имеющие третий анод аз, расположенный за отклоняющим ! пластинами. В таких трубках третий анод нежелательно питать от общего потенциометра, так как при модуляции будет иметь место де1)окусировка
