Так как усиление каскада с кристаллическим триодом обычно меньше, чем с электронной лампой, то требуется большее число каскадов, а следовательно, и большее число резонансных систем. Поэтому, чтобы получить ту же избирательность, можно использовать одиночные контуры.

0,0!

тг* 0--±-


Рис. 236. Схемы гетеродинов на плоскостных триода.х: а - с автотрансформаторной обратной связью; б - с трансформаторной обратной связью.

Чащ,е всего прибегают к неполному включению кристаллического триода к контуру, что позволяет сузить полосу пропускания, у.ченьшить расстройку контуров при изменении параметров триода и обеспечить междукаскадное согласование.


/ ЮО I fO

0,01

Г к

200 - 7

Рис. 237. Схемы гетеродинов на плоскостных триодах с емкостной обратной связью: а - первый вариант; б - второй вариант.

В настоящее время в схемах с кристаллическими триодами на частоте 460 кгц можно получить усиление на каскад ПЧ от 20 до 30 дб.

Величины входных и выходных сопротивлений могут быть рассчитаны по формулам, приведенным в § 22, гл. X.

Детекторный каскад. Для детектирования пригодны как кристаллические диоды, так и кристаллические триоды. Прн применении кристаллических диодов необходимо обеспечить достаточно высокое напряжение нз



выходе тракта промежуточной частоты для работы диода в режиме линейного детектирования. Полное входное сопротивление УНЧ относительно

входное сопротивление




Рис. 238. Схемы согласования входных и выходных сопротивлений: а - с автотрансформаторной связью контура с предыдущим н последуюихим триодом; б - с внутриемкостной связью контура с последующим триодом; в - с автотрансформаторной связью с предыдущим триодом и трансформаторной связью с последующим триодом; г - с автотрансформаторной связью полосового фильтра

с триодами.

мало, поэтому для обеспечения достаточно высокого коэффициента передачи напряження детектора необходимо согласовать полное сопротивление детектора с входным сопротивлением УНЧ. Соответствующая схема приведена на рнс. 239.

Детектирование с помощью кристаллического триода дает обычно лучшие результаты по следующим причинам:

1. Кристаллический триод может работать в линейном режиме при меньших мощностях сигнала.

2. Детектор на кристаллическом триоде дает значительное


Рис. 29. Схема детектора на полупроводниковом диоде.

усиление по мощности и работает как первый каскад усилителя низкой частоты. Так, например, детекторный каскад с кристаллическим триодом, включенны.м по схеме с общим эмиттером, может дать усиление до 20 дб (.по отношению к MOUinocTH модуляции).



Радиоприемники

1 Пт

4

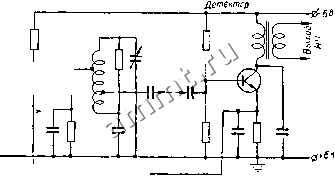

Рнс. 240. Схемы детекторов на триодах: а - с заземленным эмиттером; б - с заземленным основанием.

/и УПЧ


l-u УПЧ

ДрВч


Детектор

-40S 39к

к УНЧ

Рис. 2Л1. Схемы АРЧ: а - с трнодным детектором; б - с диодным етектором.
