Таблица 20.1 Таблица состояний двоичного счетчика

тогда, когда переменная в соседнем младшем разряде Zjlj переходит из состояния 1 в состояние О .

2. Значение выходной переменной Zj изменяется при поступлении очередного импульса счета в том случае, когда переменные во всех младших разрядах z,-i, ...

Zo находятся в состоянии 1 .

Эти же выводы можно сделать и при рассмотрении временной диаграммы на рис. 20.2. Первая закономерность указывает на возможность реализации счетчика асинхронного типа, вторая позволяет построить синхронный счетчик.

Иногда необходим счетчик, в котором при поступлении каждого импульса счета выходной код уменьшается на L Закон функционирования такого счетчика можно получить из табл. 20.1, читая ее снизу вверх.

Таким образом,

1) значение выходной переменной в вычитающем счетчике изменяется, когда переменная в соседнем младшем разряде

1 2 3 4 S 6 7 а в 10 11 кии 15

го£7-Л-П--.

Z, 0-

ги~итл г-1 г~г

2,0-

Z30-

Рис. 20.2. Временные диаграммы выходных состояний суммирующего счетчика.

2, 1 переходит из состояния О в состояние 1 ;

2) значение выходной переменной z,-в вычитающем счетчике изменяется при поступлении очередного импульса счета в том случае, когда переменные во всех младшиц разрядах z,. i, Zq находятся в состоянии- О .

20.1.1. АСИНХРОННЫЙ (ПОСЛЕДОВАТЕЛЬНЫЙ) СЧЕТЧИК

Асинхронный двоичный счетчик может быть реализован в виде цепочки триггеров (как показано на рис. 20.3), тактовый вход каждого из которых подключен к выходу Q предьщущего триггера. Для получения суммирующего счетчика триггеры должны изменять свое состояние при переходе тактового сигнала из 1 в О . Следовательно, нужны триггеры, срабатывающие по фронту импульса, например JK-триггеры типа M-S при условии J = К = 1. Разрядность в таких счетчиках можно наращивать. Например, с помощью 10-разрядного

Рук. 20.3. Асинхронный (последовательный) счетчик.

\ 1

Гмва 20

двоичного счетчика можно сосчитать 1023 имИульса.

Можно использовать триггеры, срабатывающие при переходе тактового сигнала из О в 1 . Соединив их так, как показано на рис. 20.3, получим вычитающий счетчик. Для получения суммирующего счетчика нужно инвертировать сигналы на тактовых входах. Для этого достаточно просто подключить тактовые входы триг-геров к инверсным выходам Q предьщущих триггеров.

Каждый счетчик в то же время является и делителем частоты. Частота на выходе триггера Fg равна половине тактовой частоты. На выходе триггера частота составляет v4 входной частоты, на выходе р2-/е т.д. Это деление частоты хорошо видно на рис. 20.2.

Типы ИС

4-разрядный счетчик:

SN 7493 (ТТЛ), МС 10178 (ЭСЛ). 8-разрядный счетчик: SN 74393 (ТТЛ),

МС 14520 (КМОП). 12-разрядный счетчик: МС 14040 (КМОП). Делитель частоты от 2** до 2*:

МС 14521 (КМОП).

20.1.2. СИНХРОННЫЙ (ПАРАЛЛЕЛЬНЫЙ) СЧЕТЧИК

Характерной чертой асинхронного счетчика является то, что импульсы счета поступают на тактовый вход только первого

триггера, а каждый из последующих триггеров управляется выходным сигналом предьщущего. Это приводит к тому, что сигнал на вход последнего триггера приходит лишь тогда, когда все предьщущие триггеры переключились. Изменение каждого из выходных сигналов от Zq до z, происходит с задержкой, равной времени срабатывания триггера. В многоразрядных последовательных счетчиках высокая частота следования импульсов счета может привести к тому, что п-й триггер не успеет переключиться до прихода следующего импульса счета. Поэтому период следования импульсов счета при использовании выходных кодов в процессе вычислений должен быть больше времени распространения сигнала в цепи.

От этих недостатков свободны синхронные (параллельные) счетчики. В отличие от асинхронных счетчиков тактовые импульсы в синхронных счетчиках одновременно подаются на С всех разрядов. Чтобы в каждом такте не переключались все триггеры, для управления процессом переключения используются логические J-и К-входы, как показано на рис. 20.4.

В соответствии с табл. 20.1 триггер Fq переключается при поступлении каждого тактового импульса. Для этого в триггере Fq должно выполняться условие J = К = = 1. Триггер при поступлении тактового сигнала переключается только тогда, когда Zq = 1. Это достигается подключением J- и К-входов триггера F к выходу Zq. Тогда этот триггер сохраняет свое состояние до тех пор, пока Zq = О, и изме-

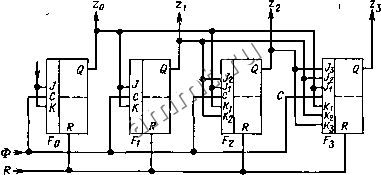

Рис. 20.4. Синхронный (параллельный) счетчик.

няет его лшиь при подаче следующего тактового импульса, когда Zq = 1.

Ш табл. 20.1 следует, что триггер F, может переключиться при условии Zq = = Zi = 1. Для этого одна пара J- и -входов соединена с Zq, а другая-с z. Соответственно у триггера f 2 каждая пара J- и К-входов подключается к выходам предыдущих триггеров.

При использовании одинаковых триггеров с тремя J- и тремя К-входами в триггерах pq-r-Fi некоторые J- и К-входы не используются. На эти входы нужно подать логическую 1 , чтобы обеспечить надежную работу схемы. При использовании триггеров с одной парой J- и К-входов также можно осуществить наращивание разрядов, применяя в цепях межразрядных связей дополнительные схемы совпадения, на которые поступает информация с выходов предьщущих разрядов.

Очевидно, что наращивание на произвольную длину невозможно из-за отсутствия многовходовых схем И. Поэтому чаще всего используются группы из четырех триггеров (рис. 20.5). Соединение групп производится через выход переноса Се и вход разрещения Е, которым блокируется вся Группа.

Выход переноса формируется тогда.

когда код группы равен 1111, и все младшие группы также обеспечивают перенос. Для этого в каждой группе должно выполняться условие

Се = ZoZzZiE.

Таким образом можно соединять любое число групп счетчиков без использования сложной логики, что иллюстрируется рис. 20.6.

Типы ИС: SN 74161 (ТТЛ), МС 14161 (КМОП), сброс асинхронный;

SN 74163 (ТТЛ), МС 14163 (КМОП), сброс синхронный.

Счетчик с изменяемым направлением счета

(реверсивный счетчик)

Синхронный двоичный счетчик с помощью дополнительных ключей легко перестроить для работы в обратном направлении. При этом J- и К-входы подключаются вместо прямых выходов Q к инверсным выходам Q. Так как переключение касается только J- и К-входов, а не С-входов, состояние счетчика не изменяется при изменении направления счета. Это большое преимущество по сравнению

		к

Рис. 20.5. Синхронный счетчик с логикой формирования переноса.

£ Синхронный Се J с счетчик

£ Синхронный Cf -* f Синхронный Е Синхронный С счетчик J с (летчик счетчик

Р с. 20.6. Каскадирование синхронных счетных ступеней.
