3) если время пребывания активной части на воздухе превышает время, указанное в § 6.1, но не более чем в 2 раза;

4) если характеристики изоляции не соответствуют нормам, приведенным в § 11.1.

Контрольную подсушку осуществляют для трансформаторов на напряжение до 35 кВ включительно в следующих случаях:

1) если после контрольного прогрева свойства изоляции не соответствуют требованиям § 11.1;

2) если продолжительность хранения без доливки маслом составляет свыше 7 мес, но не превышает одного года.

Для трансформаторов на напряжение ПО-750 кВ контрольную подсушку производят при незначительных (поверхностных) увлажнениях изоляции, а также в следующих случаях:

1) если время хранения трансформаторов без масла или доливки маслом превышает допустимое, приведенное в § 11.1, но не более одного года;

2) при наличии признаков увлажнения масла при нарушении герметичности;

3) если время пребывания активной части на воздухе превышает максимально допустимое (см. § 6.1 и 7.1), но не более чем в 2 раза;

4) если параметры изоляции, измеренные в процессе монтажа или после монтажа, не соответствуют нормам, изложенным в § 11.1.

Сушку трансформаторов выполняют в одном из следующих случаев:

1) если на активной части имеются следы воды или значительного увлажнения изоляции;

2) если продолжительность пребывания активной части на воздухе более чем в 2 раза превышает время, указанное в § 6.1 и 7.1;

3) если трансформатор хранился не залитым или не долитым маслом свыше года;

4) если индикаторный силикагель в трансформаторах, транспортируемых без масла, потерял голубой цвет;

5) если при контрольной подсушке не получены удовлетворительные результаты (см. § 12.3);

6) если влагосодержание образцов изоляции, взятых до или после разгерметизации в трансформаторах

80 МВ-А и более напряжением ПО кВ и более, в случае нарушения условий транспортировки, хранения и разгерметизации превышает 1%.

ГЛАВА ДВЕНАДЦАТАЯ

ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ОБРАБОТКИ ИЗОЛЯЦИИ ПРИ МОНТАЖЕ

12.1. ВАКУУМИРОВАНИЕ ТРАНСФОРМАТОРОВ

Вакуумирование перед заливкой маслом производится для удаления воздуха из бака, а также адсорбированных изоляцией в процессе разгерметизации влаги и газа. Вакуумированию подвергаются трансформаторы напряжением 150-750 кВ.

Для откачки из бака трансформатора паров влаги и газа в основном применяют объемные механические вакуум-насосы с масляным уплотнением, работающие по принципу перемещения газов за счет периодического изменения объема рабочей камеры.

Технические данные механических вакуум-насосов с масляным уплотнением приведены в приложении ХП1.

Основными техническими параметрами механических насосов являются остаточное давление и быстрота действия. Остаточным давлением насоса называется наименьшее давление, которое достигается насосом при работе без нагрузки, т. е. при закрытом входном патрубке. Так как при работе в таком режиме в процессе достижения остаточного давления на входе насоса кроме остаточных газов имеются и конденсирующиеся пары, различают полное остаточное давление (сумма парциального давления остаточных паров и газов) и давление остаточных газов. Быстротой действия вакуум-насоса при данном впускном давлении называется объем газа, поступающего в рабочий насос в единицу времени при этом давлении. Быстрота действия насоса определяет его производительность.

Принцип работы механических вакуум-насосов пояснен на рис. 1.2.1,а.

Создаваемое вакуум-насосами с масляным уплотнением остаточное давление в значительной мере определяется свойствами залитого в нем рабочего масла, в первую очередь вязкостью, а также давлением насыщенных паров масла. В результате старения рабочего

масла и конденсации в нем паров и газов создаваемое вакуум-насосом предельное остаточное давление в насосе может значительно повыситься.

При работе вакуум-насоса часть масла в виде мелких капель выбрасывается в атмосферу вместе с откачиваемым газом, поэтому в процессе работы необходимо следить за уровнем масла и своевременно доливать его, а через определенное время и заменять масло в насосе.

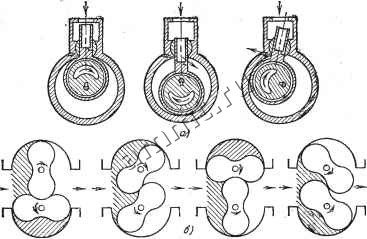

Рис. 12.1. Принцип действия вакуум-насосов.

а - механический вакуум-насос с масляным уплотнением; б - двухроториый вакуум-иасос типа ДВН.

Для предотвращения конденсации в рабочем масле паров откачиваемой влаги механические вакуум-насосы оборудуют газобалластным устройством, при помощи которого в камеру насоса до начала сжатия подают определенное количество атмосферного воздуха (так называемый балластный газ). Смешиваясь с откачиваемым газом, атмосферный воздух уменьшает конденсацию водяных паров в газе. Чем больше концентрация газа, тем больше необходимо подавать балластного газа. Поток балластного газа регулируют с помощью вентиля-дозатора. Следует отметить, что при использовании газобалластного устройства повышается предельное остаточное давление, создаваемое вакуум-насосом.

Последнее время для трансформаторов большой мощности применяют двухроторные вакуумные насосы
