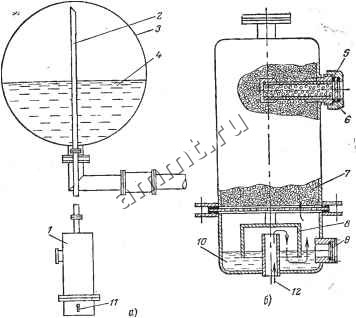

Читальный зал --> Номенклатура силовых трансформаторов Гический бачок, полностью открывают запорные краны на баке трансформатора. В процессе заполнения охладителей контролируют уровень масла в расширителе, дополняя в случае необходимости расширитель до нормального уровня. Заполнение системы охлаждения типа Ц производят до подсоединения ее к баку трансформатора. Для этого вначале ее полностью заполняют сухим маслом из отдельной емкости, а затем, подключив к системе охлаждения дегазационную установку, выполняют дегазацию и азотирование масла. Проверку работы установленного на трансформаторе газового реле осуществляют путем прокачки через него сухого азота до срабатывания отключающих контактов. 10.3. МОНТАЖ АДСОРБЦИОННЫХ ВОЗДУХООСУШИТЕЛЕЙ Для осушки поступающего в надмасляное пространство трансформаторов газа или воздуха и очистки его от промышленных загрязнений на патрубок расширителя устанавливают воздухоосушители (рис. 10.6,а). Устройство воздухоосушителя показано на рис. 10.6,6. Воздухоосушители изготавливают на емкость силикагеля 5 и 2,5 кг. При понижении нагрузки трансформатора температура, а следовательно, и объем масла уменьшаются Это вызывает увеличение объема надмасляного пространства расширителя, который заполняется поступающим из окружающей среды через воздухоосушитель воздухом. Окружающий воздух, попадая в масляный затвор, проходит через слой масла и очищается от механических примесей. Далее воздух поступает в осушитель, где осушается силикагелем, после чего попадает в надмасляное пространство. При уменьшении объема надмасляного пространства расширителя при увеличении нагрузки и температуры масла воздух выходит в окружающую среду в обратном направлении. В процессе работы силикагель увлажняется, что при водит к ухудшению его адсорбционных свойств и попаданию в надмасляное пространство влажного воздуха. Одновременно увлажняется и силикагель-индикатор, который при этом меняет свою окраску с голубой на розовую, что является признаком необходимости замены силикагеля в осушителе. Заменяют силикагель в возду- хоосушителях при первых признаках изменения окраски индикаторного силикагеля, но не реже чем 2 раза в год, если они установлены на работающих трансформаторах. Уровень масла в масляном затворе при работе меняется в зависимости от интенсивности и направления дыхания трансформатора. При движении воздуха в трансформатор уровень масла в указателе увеличивается, а при движении в обратном направлении умень-  Рис. 10.6. Установка воздухоосушителя. а - установка воздухоосушителя; б - воздухоосушитель; / - воздухоосушитель; 2 -патрубок внутри расширителя; 3 - расширитель; 4 -трансформаторное масло; 5 - индикаторный, силикагель; 6 - патрон; 7 - силикаге.пь КСК: 8 - аатвор воздухоосушителя; 9 - стекло контроля наличия масла в затворе; 10 - трансформаторное масло; 11 - пробка для доливки масла в затвор воздухоосушителя; 12 - путь движения воздуха через масляный затвор. шается. Указатель масла в затворе рассчитан так, что при допустимых режимах работы трансформатора он должен показывать его наличие. Если указатель показывает на отсутствие масла в затворе, его необходимо долить через пробку, а при каждой замене силикагеля производить очистку и замену масла в затворе. Для заполнения воздухоосушителей применяют силикагель марки КСК (крупный силикагель крупнопористый) с размером зерен от 2,7 до 7 мм по ГОСТ 3956-76, пропитанный хлористым кальцием и предварительно высушенный до влагосодержания 0,5% Для зарядки патрона применяют силикагель-индикатор по ГОСТ 8984-75. Силикагель-индикатор изготавливают путем пропитки мелкопористого силикагеля марки кем, имеющего размер зерен 1,5-3,5 мм, раствором хлористого кобальта и роданистого калия. При определенной степени его увлажнения происходит изменение цвета с голубого на розовый. Обычно силикагель отправляют в отдельной герметичной упаковке. Перед засыпкой в воздухоосушитель проверяют его состояние и при необходимости сушат и просеивают. Пропитанный раствором хлористого кобальта и роданистого калия силикагель сушат в специальных печах, обеспечивающих плавный подъем температуры от 120 до 420°С. Для этого влажный силикагель укладывают на алюминиевые противни высотой слоя не более 150 мм и помещают в печь, в которой предварительно создается температура 120-130°С, выдерживают силикагель при этой температуре в течение 2 ч, а затем постепенно в течение не менее 3 ч повышают температуру в печи до 200°С. После этого силикагель вынимают из печи и тщательно перемешивают на противнях. Вновь помещают силикагель в печь и постепенно в течение 3 ч поднимают температуру до 420°С. Затем силикагель вынимают из печи, определяют его влагосодержание* которое должно быть не более 0,5%, охлаждают на воздухе до температуры 35°С, отсеивают на специальных ситах, имеющих диаметр сетки не более 2,7 мм, от мелких частиц и помещают в металлические емкости, которые тщательно герметизируют. Такой режим сушки позволяет наиболее полно сохранить механическую прочность силикагеля. Если после сушки не достигается нужного влагосодержания, этот процесс повторяют. При незначительном увлажнении силикагеля его подсушивают при помощи горячего воздуха, нагретого до температуры 120°С. Для этого увлажненный силикагель помещают в специальные цилиндрические емкости, имеющие входной и выходной патрубки и сетки для задержки силикагеля. Входной патрубок подсоединяют к воздуходувке, 9 выходной направляют в безопасном на-
