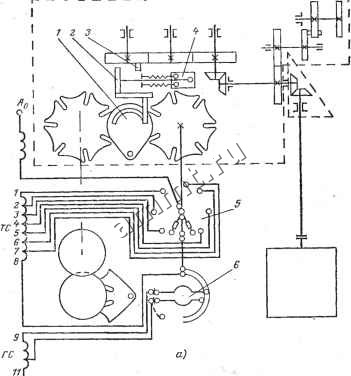

Читальный зал --> Номенклатура силовых трансформаторов ![]() . л7 л-гМ (I ![]() Рис. 9.18. Электрическая и кинематическая схемы роторного резисторного устройства типа РНТА-35/320. а - схема; б - положение контактов переключателя тонкой регулировки в процессе переключения; / - кулачок; 2 - палец ведомый; 3 - палец ведущий; 4 - механизм быстродействия; 5 - переключатель тонкой регулировки; 6 - переключатель грубой регулировки; К1, К2, Kj. - контакты переключателя тонкой регулировки соответственно дугогасительные левый; правый и главный; ТС - обмотка тонкой регулировки; ГС -обмотка грубой регулировки; 1-11 - ступени регулирования. Неподвижные металлокерамические контакты закреплены на бакелитовом цилиндре статора. Переключатель тонкого регулирования залит трансформаторным маслом, которое не имеет сообщения с маслом трансфор.матора. Переключатель грубого регулирования также имеет подвижную (ротор) и неподвижную (статор) части, которые расположены в баке трансформатора. Подвижные контакты закреплены на бакелитовом цилиндре ротора, а неподвижные - на бакелитовом цилиндре статора. ![]()
Рис. 9.19. Круговая диаграмма устройства РНТА-35/320. с - электрическая схема снятия диаграммы; б-круговая диаграмма; ГО- главная обмотка трансформатора; ТС - обмотка тонкой ступени регулирования; ГС - обмотка грубой ступени регулирования; КТ, КГ - подвижные контакты переключателя соответственно тонкого и грубого регулирования; /- - ступени регулирования; ЛС1, ЛС2 - сигнальные лампы; Л - момент срабатывания контактов переключателя тонкого регулирования (определяется визуально либо по звуку); п - угол поворота вала привода. В верхней части корпуса .переключателя тонкого регулирования расположены механизм быстродействия и детали передачи движения на подвижные контакты переключателей тонкого и грубого регулирования. На рис. 9Л8,а показаны электрическая и кинематическая схемы устройства, поясняющие его работу. Движение от электропривода передается на шестерню, имеющую два консольно закрепленных пальца. После поворота шестерни на 90° один из пальцев (в зависи- мости от направления движения) входит в соприкосновение с пальцем эксцентрика, который, вращаясь, растягивает пружины механизма быстродействия и одновременно поворачивает вал переключателя грубого регулирования. При расцеплении пальцев шестерни и эксцентрика освобождается пружина механизма быстродействия и происходит быстрый поворот ротора переключателя тонкого регулирования. В результате подвижные контакты ротора переключателя замкнутся неподвижными контактами следующей ступени регулирования. После-довательность размыкания и замыкания главных и дугогасительных контактов ротора с контактами статора показана на рис. 9.18,6. Контакты переключателя грубого регулирования работают только на положениях, при которых происходят ![]() Положение устройства V,5°±f 5,S°ifli,5il Главный контакт КГ Дугогаситемь -ный контакт левый кг Дугогасительный. контакт К1 Угол поворота вала ротора 5Г,5>±1 -Замкнутое положение вля новых контактов -----Замкнутое положение для изношенных контактов Рис. 9.20. Угловая диаграмма устройства РНТА-35/320. а - электрическая схема снятия диаграммы; б -угловая диаграмма; КГ - главный контакт переключателя тонкой регулировки; К1, /С2 - дугогасительный контакт переключателя тонкой регулировки соответственно правый и левый; Б -батарея 12 В; Л - амперметр; i? - добавочное сопротивление.
