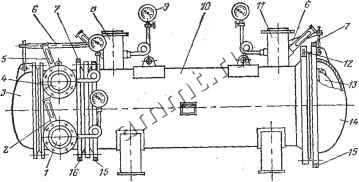

Читальный зал --> Номенклатура силовых трансформаторов  Рис. 8.7. Маслоохладитель М053-4. 1 - входной патрубок для воды; 2 - водяная , камера; 3, 13, 14 - крышки; 4 - выходной патрубок для воды; б - термометр; 6 - кронштейн; 7 - пробка для выпуска воздуха; S - выходной патрубок для масла; 9 - манометр; 10 - корпус; 11 - входной патрубок для масла; 12 - шток вентиля; 15 - пробка для спуска масла; 16 - пробка для спуска, воды. которые могли бы нарушить герметичность охлаждающих труб. К одному из торцов корпуса прикреплена водяная камера, второй конец герметизирован крышкой с уплотняющей прокладкой. Водяная камера имеет патрубки для подсоединения водопровода и пробки для слива воды и выпуска воздуха. С торца камера герметизирована крышкой с уплотнением. В корпусе охладителя имеется входной -к выходной патрубки для присоединения маслопровода, пробки для слива масла и выпуска воздуха. В нижней части корпуса приварены установочные стойки. Конструкция маслоохладителей предусматривает возможность выемки трубиого пучка для ревизии и очистки. Для демонтажа крышек корпуса и водяной камеры на корпусе закреплены специальные кронштейны. Водяные маслоохладители комплектуют приборами контроля давления и температуры воды и масла. В процессе работы охладителя . вода движется по трубкам, образующим поверхность охлаждения для масла. Благодаря наличию в полостях воды специальных перегородок охлаждающая вода совершает четыре хода. Масло движется в межтрубном пространстве, которое тоже разделено перегородками. Маслопровод в основном изготовляют на месте установки из нержавеющей стали марки Х18Н9Т по ГОСТ 5632-72. 8.4. ПОДГОТОВКА И МОНТАЖ СИСТЕМЫ ОХЛАЖДЕНИЯ ТИПА Ц Маслоохладители устанавливают на отдельном фундаменте горизонтально по уровнемеру. Перед началом монтажа производят расконсервацию и испытание плотности масляной и водяной полостей маслоохладителя. Ё процессе расконсервации удаляют транагортные заглушки и мешочки с влагопоглощающим составом. Испытание плотности масляной полости производят трансформаторным маслом, нагретым до температуры Y-50 -ч- -f 60°С под давлением 600 кПа. В процессе испытания проверяют отсутствие следов утечки масла в фланцевом разъеме между корпусом и трубной доской, в развальцованных соединениях трубок в досках, уплотняющих кольцах. Для проверки указанных соединений требуется демонтировать наружные крышки маслоохладителя. При демонтаже крыщек необходимо соблюдать осторожность, чтобы не повредить паронитовые прокладки. Поврежденные паронитовые прокладки следует заменить новыми. Утечку масла по разъему и уплотняющим кольцам устраняют подтяжкой соответствующего крепежа. Неплотности в . развальцованных соединениях устраняют путем подвальцовки трубок. После испытания на маслоплотность необходимо установить на место и уплотнить демонтированные крышки, опломбировать пробки масляной полости и отвернуть шток для сообщения основной масляной полости с полостью торцевой крышки. Водяную полость испытывают на плотность водой под давлением 600 кПа. При этом визуально проверяют отсутствие течи по разъемам водяной полости. Водяную полость охладителя испытывают таким же образом после окончания монтажа системы охлаждения. При этом проверяют отсутствие утечки воды в масло по результатам испытания пробивного напряжения или влагосодержания пробы масла, взятой из масляной полости охладителя. Маслопровод собирают из труб и патрубков, которые сочленяют между собой фланцами или сваркой. При этом необходимо стремиться сделать маслопроводы как можно короче, без резких углов и местных подъемов, в которых может скапливаться воздух. Если такие места имеются, в них необходимо установить пробки для выпуска воздуха, позволяющие устранить воздушные мешки . Патрубки участков маслопровода от бака трансформатора к зданию обычно сочленяют сваркой при помощи соединительного кольца, а патрубки маслопровода, прокладываемого в здании, сочленяют фланцами (см. рис. 8.6). Для облегчения сборки маслопровода один фланец на сочленяемом патрубке делают свободным, плавающим на приварном кольце (выполняется по ГОСТ 1268-67). Фланцевые соединения должны быть выполнены таким образом, чтобы имелась возможность разборки и очистки трубопроводов. Резку труб из нержавеющей стали производят угольным электродом диаметром 6-12 мм и воздущно-дуго-вым резаком типа РВД-4А-66. При этом ток должен быть 300-400 А, а давление воздуха в магистрали 400- 500 кПа. Сварку нержавеющих труб производят электродами типа ЭА-2 марки ОЗЛ-6 и НИИ-48 по ГОСТ 10052-75 и ГОСТ 9466-75. При этом в зависимости от диаметра свариваемых труб сварку выполняют следующими электродами: Диаметр трубы, мы Верхний шов: 55-75 90-120 Диаметр электрода, мм Диаметр элек-Диаметр трубы, мм трода, мм Нижний шов: 60-80 3 120-140 4 140-160 5 При сварке труб, изготовленных из нержавеющей стали типа Х18Н9Т с толщиной стенок 4 мм, можно применять любые марки электродов. При сварке и резке патрубков принимают меры по предохранению их внутренней поверхности от загрязнения. После выполнения этих работ загрязненные участки очищают металлическими щетками, внутренняя полость трубы продувается сжатым воздухом, а затем протирается промасленной ветошью. В случае применения для сборки маслопровода неочищенных патру-бков необходима очистка их внутренних поверхностей. Патрубки очищают обычно при помощи пескоструйных аппаратов на открытых площадках. На рис. 8.8 показано устройство пескоструйного аппарата, выпускаемого отечественной промышленностью. Для очистки патрубки закрепляют на подставках-козлах высотой около 1 м от уровня пола. Внутрь патрубка вводят шланг с соплом и включают пескоструйный аппарат. Сопло, выбрасывающее струю воздуха с песком, медленно перемещают вдоль патрубка. Смесь песка с воздухом, ударяясь о внутреннюю поверхность
