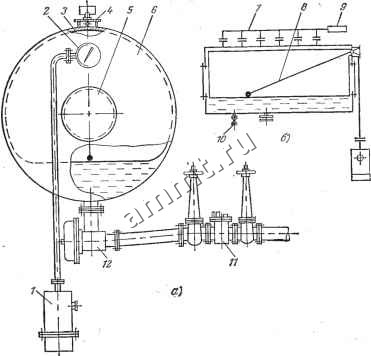

Читальный зал --> Номенклатура силовых трансформаторов Привод закрепляют на баке трансформатора, выходной вал привода соединяют с входным валом устройства при ПОМОЩИ нониусной муфты. Перед со.ленением валов необходимо, чтобы показания указателей привода и устройства РПН были одинаковы, а указательная риска, нанесенная на крышке выходного вала привода, должна находиться против нуля на лимбе. Правильность сочленения вала привода дополнительно контролируют при СНЯТИИ круговой диаграммы устройства. Монтаж и подключение силовых и контрольных кабелей производят в соответствии с монтажной и электрической схемами привода. Перед включением в работу проверяют и налаживают привод. Вначале проверяют работу привода при управлении рукояткой, при этом контролируют возможность установки привода на все положения и работу конечных механических упоров. Перед включением привода от электродвигателя необходимо проверить направление переключения при включении соответствующих кнопок управления. Для ЭТОго привод при помощи рукоятки необходимо установить в среднем положении. В дальнейшем производят несколько циклов переключений привода при местном и дистанционном управлении электродвигателем. При переключении проверяют: 1) точность остановки привода на положении Выбег по лимбу, которая должна быть не более 10°; 2) работу привода при длительной подаче сигнала от кнопок постов управления. Независимо от продолжительности нажатия на кнопку привод должен переключаться только на одно положение; 3) работу конечных выключателей. Привод не должен Переключаться за крайние положения; 4) работу электрической блокировки промежуточных положений. Привод не должен останавливаться в промежуточных положениях; 5) согласованность работы приводов при групповом их управлении. Время пуска и остановки параллельно работающих приводов должно быть в допустимых пределах. В случае рассогласования на одно положение приводы не должны переключаться, а сигнальная лампа должна указывать на рассогласование; 6) работу электрической блокировки ручного управления. При отключенной блокировке-привод не должен переключаться; 7) согласованность датчика и приемника дистанционного указателя положений. Номера положений на указателе привода и указателе щита управления в процессе переключения должны совпадать. ГЛАВА ДЕСЯТАЯ МОНТАЖ УСТРОЙСТВ ЗАЩИТЫ МАСЛА И ИЗОЛЯЦИИ 10.1. МОНТАЖ ПЛЕНОЧНОЙ ЗАЩИТЫ МАСЛА И ИЗОЛЯЦИИ Принцип устройства пленочной защиты заключается в наиболее полном удалении влаги и газа из изоляции и масла и их полной герметизации путем установки в расширитель эластичной емкости, которая служит для компенсации температурного изменения объема масла в период работы трансформаторов. Как видно из рис. 10.1,а, б, эластичная емкость, подвешенная внутри расширителя при помощи специальных приспособлений, плотно прилегает к внутренней поверхности расширителя и масла и обеспечивает герметизацию масла от окрумающей среды. Одновременно внутренняя полость эластичной емкости соединена патрубком с окружающим воздухом через воздухоосушитель, который препятствует конденсации влаги на ее внутренней поверхности. При изменении объема масла в расширителе прилегающая к маслу поверхность эластичной емкости подымается либо опускается, а установленный внутри рычаг стрелочного маслоуказателя повторяет это движение и обеспечивает контроль уровня масла в расширителе. Расширитель соединяют с баком трансформатора при помощи патрубков, между которыми устанавливают газовое реле. При этом патрубок, соединяющий газовое реле с расширителем, должен иметь уклон в сторону расширителя, а не в сторону газового реле. Это нужно для того, чтобы при сравнительно небольшом газовыделении в трансформаторе газ не попадал в расщиритель. В верхней части расширителя предусматривают установку реле поплавкового типа, сигнализирующего о повреждении эластичной емкости. В трансформаторах с пленочной защитой вместо предохранительной трубы устанавливают предохранительные клапаны, позволяющие, обеспечить более надежную герметизацию. Технология монтажа трансформаторов с пленочной защитой имеет отличительные особенности, связанные с монтажом и установкой расширителя с эластичной емкостью и выполнением вакуумной обработки изоляции и масла. Монтаж расширителя производят на специально подготовленной для этого площадке до установки его на бак трансформатора. ![]() Рис. 10.1. Устройство пленочной защиты. а - расположение эластичной емкости в расширителе; б - принципиальная схема работы; / - воздухоосушитель; 2 - стрелочный маслоуказатель; 3 - эластичная емкость; 4-подсоединителькый патрубок; 5 - монтажный люк; 6 - расширитель; 7 - сборный коллектор; 8 - рычаг маслоуказателя; 9 - реле поплавкового типа; 10 - кран для доливки масла; 11 - реле газовое; 12 - отсечный клапан. Перед закреплением в расширителе с наружной поверхности эластичной емкости снимают салфеткой пудру и проверяют герметичность емкости при помощи мыльного раствора. Для этого наполняют емкость воздухом до избыточного давления 3,0 кПа. После удале-
