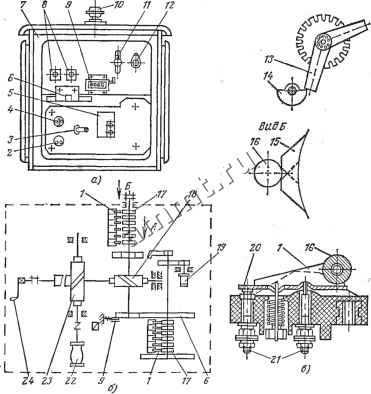

Читальный зал --> Номенклатура силовых трансформаторов 1оковедущие шпильки проходных изоляторов ппиты подключают гибкими кабелями к отводам избирателя в соответствии с имеющейся на них маркировкой. Во избежание увлажнения изоляции устройства и переходной плиты эти работы необходимо производить только в сухую и ясную погоду за минимальное время. После подсоединения бак устройства тщательно герметизируют и заполняют сухим маслом. Бак устройства заполняют маслом вместе с заполнением маслом бака трансформатора или раздельно. При совместном заполнении сливную задвижку бака трансформатора соединяют с заливным краном на баке устройства, а располженный на крышке бака устройства патрубок для подсоединения к газовому реле подсоединяют вакуум-проводом к системе вакуумирования бака трансформатора. После этого проводят вакуумиро-вание и заливку трансформатора маслом. При этом масло подают в бак трансформатора и одновременно заполняют бак устройства. В период вакуумной заливки устройства маслом вентиль, соединяющий полости кожуха и бака трансформатора, должен быть открыт. Раздельную заливку устройства маслом осуществляют без вакуума. Через заливной кран заполняют бак устройства РПН горячим сухим маслом с температурой 60-70°С, выдерживают изоляцию устройства в горячем масле в течение 5-6 ч, затем масло сливают. После этого таким же образом окончательно заполняют устройство сухим трансформаторным маслом. После заливки масла бак устройства соединяют маслопроводом с расширителем трансформатора, в маслопроводе устанавливают газовое реле. Корпус контактора соединяют маслопроводом с отсеком в расширителе трансформатора либо с самим расширителем, в маслопроводе устанавливают защитное реле. Доливку бака устройства и корпуса контактора маслом осуществляют через расширитель самотеком. После заливки заполняют маслом отсек нагревателей, расположенный в нижней части бака устройства. Подогреватели предназначены для подогрева масла в баке устройства и в корпусе контактора при эксплуатации регулятора в зимних условиях. Одновременно производят установку термометрических сигнализаторов, датчика температуры окружающей среды, подключение подогревателя и т. д. Наладку работы переключающего устройства выполняют в последовательности и объеме, описанных в § 9.3. 9.5. МОНТАЖ И НАЛАДКА ПРИВОДОВ УСТРОЙСТВ РПН Привод предназначен для приведения в действие механизма переключения устройства. В настоящее время применяют несколько типов приводов, имеющих различ- ВавА  Рис. 9.22. Привод типа ПДП-4У. о -вид на панель управления; б - кинематическая схема; в -кулачковый элемент в разрезе; 1 - кулачковый элемент; 2 - розетка штепсельная; 3 - переключатель; 4 - выключатель обогрева; 5 - выключатель автоматический; S - указатель положений; 7 - корпус привода; 8 - посты управления; S - счетчик числа переключений; 10 - выходной вал; 11 - ручная блокировка; 12 - лампа сигнальная; 13 - упор регулируемый; 14 - упор; 15 - выступ кулачковой шайбы; 16 - ролик; 17 - шайба кулачковая; 18 - вторая ступень редуктора; сельсин; 20 -контакт подвижный; 2/ -контакт неподвиж- ный; 22 - электродвигатель; 23 - первая ступень редуктора; 24 - ручка привода. ную конструкцию, а также различную аппаратуру управления и контроля. Технические данные применяемых приводов приведены в приложении XII. Ниже рассмотрены конструкция, монтаж и наладка широко применяемого привода типа ПДП-4У (рис. 9.22,а, б). Испольнительным механизмом привода ПДП-4У является асинхронный электродвигатель переменного тока типа АОЛ-2 мощностью 0,8 кВт. Червячный редуктор, предназначенный для передачи движения от электродвигателя на выходной вал привода, состоит из двух червячных пар, помещенных в литой чугунный разъемный корпус, заполненный консистентной смазкой. Валы редуктора уплотнены в корпусе резиновыми манжетами. Выходной вал привода выведен через верхнюю крышку шкафа привода, конец вала имеет нониусную муфту. Электродвигатель, редуктор, аппаратуру управления и контроля размещают в металлическом шкафу, имеющем три двери для свободного доступа ко всем узлам привода. На крышке расположен металлический круглый лимб с делениями от О до 360° Центр лимба расположен на оси выходного вала привода. Лимб предназначен для определения угла поворота выходного вала привода при наладке работы переключающего устройства. Вращение электродвигателя через кулачковую муфту с резиновым амортизатором передается червяку и через него колесу первой ступени. Колесо сцепляется посредством кулачковой муфты ручного управления со вторым червяком, который вращает червячное колесо второй ступени, находящееся на выходном валу привода. Вместе с выходным валом вращаются сегментный диск конечного механического упора и кулачковые шайбы. Кулачковые шайбы, вращаясь, включают в строгой последовательности кулачковые элементы, электрические контакты которых выполняют роль контролера. Вращение от выходного вала передается эксцентрику счетчика количества переключений и поводку мальтийской шестерни указателя положений. На одном валу с мальтийской шестерней вращаются кулачковые шайбы, которые включают и выключают кулачковые элементы блокировки промежуточных положений и конечных выключателей, конечные упоры и шестерня, передающая движение сельсину-датчику.
