530 f SZr P О A

/ I 7-

V . N, .7 T

7/1/

контролирующих температуру масла. При срабатывании контактов термосигнализатора происходит включение или отключение промежуточного реле, имеющего контакты в цепи управления резервным охлаждающим устройством.

При снижении напряжения в рабочем вводе питания ниже 85% номинального или при полном его исчезнове-

НИИ отключается магнитный .пускатель рабочего ввода, который замыкает свои контакты в цепи магнитного пускателя резервного ввода. Магнитный пускатель резервного ввода включает резервное питание.

При падении напряжения до 85% номинального в рабочем и резервном вводах питания произойдет возврат реле минимального напряжения. Своим замыкающим контактом в цепи сигнализации реле дает сигнал о падении напряжения.

Ручное управление каждым охлаждающим устройством осуществляется установкой универсального переключателя в схеме его управления в положение Местное .

Цепи сигнализации

=ггов

Включение пускового злвктронасоса.

Неисправность эмешрОМСО-со системы охлажденияfj

Отключение рабочего электронасоса

Включение резервноео

электронасоса Включение резервного

ввода питания

Отключение .злектрвнасО сов системы охлажШая

О0щие цепи упра&ления

=ггов

\ Цепи, включения

Jc--------

IQa Шв щс

системы охлаждения

На открытие задВажЁН баЭи

Иа закрытие задвижек eoffit

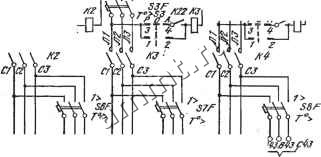

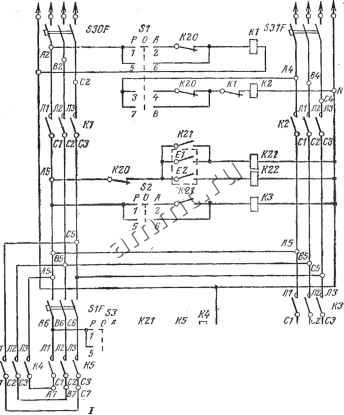

Рис. 8.10. Принципиальная электрическая схема управления системой охлаждения типа Ц.

IQa, IQb. IQc - контакты выключателей трансформатора; К20 - реле промежуточное для включения рабочего и резервного ввода питания; S1F-S3F, S30F, S3IF - автоматические выключатели; Ю, К2 - магнитные нереверсивные пускатели рабочего и резервного ввода питания; 5-/С5 - магнитные нереверсивные пускатели управления электронасосом; / - пусковой (резервный) электронасос; II, III - рабочие электронасосы; S1-S3 - универсальные переключатели; К21, К22 - реле промежуточные; EI, Е2 - контакты термосигнализатора.

Защита электродвигателей насосов и вентиляторов осуществляется автоматическими выключателями.

Электрическая схема управления системой охлаждения типа Ц должна обеспечивать;

1. Автоматическое включение всех рабочих электронасосов при подаче напряжения на трансформатор, если температура верхних слоев масла в баке равна или превышает 15°С.

2. Автоматическое отключение всех рабочих электронасосов при снятии напряжения с трансформатора или при снижении температуры верхних слоев масла в баке

Рабочий, ввод

-ЗВОв

Резервный 88од

-заов

/I3B3C3N

		-о--р

	1

ЛЭВЭ CS Ж

ЯГО BW его ж
