Читальный зал --> Применение микроэлектронных ЦАП ров напряжением (5+0,3) В и -5 В. Потребляемая мощность в режиме с подсветом индикатора не более 0,07 В-А, а без света Eie более 0,02 В А. Входной каскад термометра (рис. 4.9) представляет собой измерительный мост постоянного тока, одно плечо которого образовано резисторами R6, R7 и резистором первичного преобразователя температуры. Второе плечо моста образуют резисторы R2, R3, R9, R12, R13, R18, с помощью которых осуществляется установка диапазона измеряемых температур. На резисторы R15, R16 падает напряжение от первого плеча измерительного моста и делителя на R8, R10, R11. Управление 7-сегментным цифровым ЖКИ HG типа ИЖКЦ2-4/5 осуществляется от преобразователя кода D3-D8 на ИС К561ЛП2, подключенною к входу АЦП. Делитель частоты Di на ИС К56П1Е10 используется для управления преобразователем кода, втор]!чным источником электропитания (транзистор VT2 тнпа КТ315Г, трансформатор Тр1, диод VD3 тнпа КД521Г, конденсаторы СЗ и С4) и устройством, регулирующим ток через лампу подсвета (транзистор VTi тнпа КТ315Г, диоды VD1, У02ттт КД521Г). В связи с выполнением функции преобразования информации микросхема К572ПВ2 может применяться в блоках цифровой индикации устройств с различной формой прелставления измеряемого сигнала. Например, ниднкатор температуры на основе БИС К572ПВ2 в [80] отображает информацию, полученную в форме светового сигнала. Для сопряжения выхода световода со входом АЦП используются первичные преобразователи светоимпульсов в аналоговое папряжение (рис. 4.10). Вначале светоимпульсы преобразуются с помощью фототраизистора VT2 (ФТЗ) (ИС ОУ К153УД5), стабилитрона VD2 (КС213Е) и диодов VD3, VD4 (КД521) в последовательность импульсов напряжения произвольной частоты. Затем частотный сигнал преобразуется ПЧН в напряжение, которое поступает на вход АЦП К572ПВ2А. В качестве ПЧН используется ИС КРП08ПП1. Ее описание, принцип работы и области применения будут рассмотрены несколько позже. Транзистор УТ1 (КПЗОЗЕ) и стабилитрон VDI (КС191Ф) в схеме иа рис. 4.10 обеспечивают подачу Vrev- на соответствующий вход АЦП (схема приводится с авторскими уточнениями и изменениями). Микросхема К572ПВ2 может применяться совместно >i:k

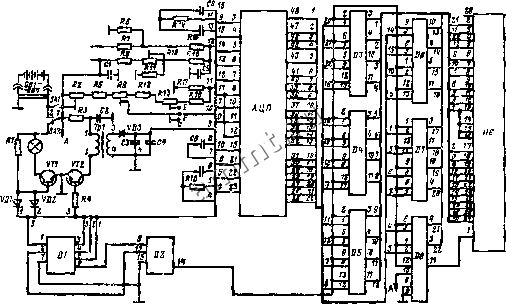

![]() Рис 4 9 Принципиальная электрическая схема измерительного устройства электронного медицинского термометра ва БИС АЦП К5!ПВ2: С. Сг, Ct, С Св=0,47 МкФ; Ci-IO мкФ; Ci-0,Oi мкФ; Сь, C9-IOO пФ; R,~ 2 кОм, Ri, Й==220 Ом; ft*. Д.,-100 Ом; =18 хОм; r.. /?и-3.01 кОм: Д*. йи, i?i; = l5 кОм. в~2,21 кОм; Дщ, fti4-47u Ом; Д -1 МОм; Йв-2 М0м;йм=1 кОм; Яш= *82 кОи; аккумуляторы gbj~GB4 типа Д-0,06; В8пряжен8£ вточках а равно -rS В SI ..Шг ![]() Рнс 4 10 Принципиальная электрическая схема индикатора температуры на БИС ЛЦП К572ПВ2 в устройстве нагрепа тигля; ЯЧЯ - прсобразоаатель частота - напряжение на ИС КРИ08П111 С индикаторами большого формата, например КЛЦ201А, КИПЦ04А-1/8К и др. {HG1-HG3). Для этого достаточно к каждому из цифровых выходов АЦП через резистор сопротивлением 47 кОм подключить шунтирующее устройство на транзисторе KT3I5 (для индикаторов с общим анодом) или KT36I (для индикаторов с ебщим катодом). При этом база транзисторов через указанный резистор соединяется с выходом АЦП, эмиттер коммутируется на общую шину, а коллектор подключается к светодиодному индикатору. В качестве внешних устройств сопряжения АЦП и индикаторов могут использоваться микросхемы серий 564 и К176. 4.1.2. МИКРОСХЕМА КР372ПВЗ Полупроводниковая БИС АЦП КР572ПВ5 по функциональному назначению, схемотехническому и технологичес-
