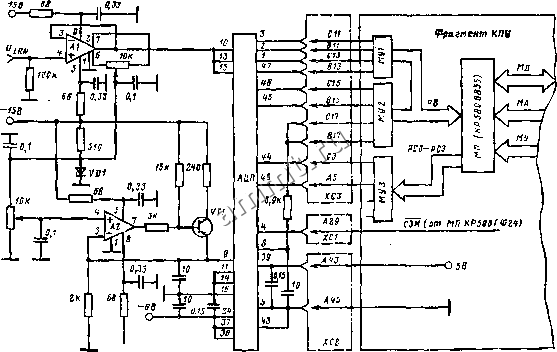

Читальный зал --> Применение микроэлектронных ЦАП  dl5B Рис. 3.32. Схема сопряжения БИС А11П К1107ПВ1 с контроллеромлЭлектроника МС 2702 : =; лм - магйстралк алреса: МД ~ иапстряль данных; At. A2-4C оу 140удв; - стабильтрон д816е1 § kt3g1b VTi ~ ТркШЙМОр схема сопряжения БИС КИОУПВ! с программируемым универсальным контроллером (КПУ) Электроника МС 2702 на основе МП серии КР580 [61]. Аналоговый сигнал в диапазоне от -2,048 В до О подается на вход АЦП через повторитель Al иа ИС ОУ К140УД8. Этот же тип ИС ОУ применен в А2 (ИОН). Буферный регистр АЦП подключен к разъему ХСЗ КПУ, через который цифровой код поступает иа магистральные усилители {МУ1, МУ2) и порт ввода РВ адаптера параллель-1ЮГ0 ввода-вывода на БИС КР580ВВ55. Цикл преобразования начинается с появлением фронта сигнала, вырабатываемого ГТИ на БИС КР580ГФ24 (команда Строб занесения информации СЗИ) в начале каждого из трех машинных циклов. Таким образом при выполнении любой из команд АЦП стробируется трижды. Но при выполнении команды ввода результат преобразовакня передаетси иа вход КПУ во втором машинном цикле, что связано с особенностями прохождения цифровой информации в АЦП Ки07ПВ1. Тип выходного кода АЦП меняется путем соединения выводов 44 и 48 БИС через МУЗ с разрядами РСО и РС1 порта РС, запрограммнруемого на вывод. Для рассматриваемой схемы время опроса и заиесення цифровой информации в ОЗУ не превышает 10 мкс. Однако прн решении задач многоточечного контроля, когда требуется предварительное формирование массива данных в ОЗУ, цикл опроса АЦП увеличивается. В [61] приведена подпрограмма опросов АЦП и записи результатов преобразования в ОЗУ на языке АССЕМБЛЕР. Схема может применяться в многопроцессорных системах обработки данных, в которых одни АЦП обеспечивает информацией несколько контроллеров. 3.2.2. МИКРОСХЕМА К1107ПВ2 Полупроводниковая БИС 8-разрядного быстродействующего АЦП считывания типа КП07ПВ2 выполняет преобразования входного напряжения, изменяющегося в диапазоне от -2 В до О в один из видов цифрового кода: двоичного (прямого или обратного) или дополняющего (прямого или обратного). Микросхема изготовлена по биполярной технологии и размещена в герметичном 6-выводном металлокерамическом корпусе типа 2136.64-1 с вертикальным двухрядным расположением выводов. В качестве дополни- тельного теплоотвода в БИС К1107ПВ2 применяется пластинчатый алюминиевый радиатор, укрепляемый со стороны, противоположной крышке корпуса [62], Области применения БИС КИ07ПВ2 и ее функциональная электрическая схема во многом аналогичны БИС К1107ПВ1; разница состоит в том, что число КН АЦП увеличено до 256, дешифратор имеет 256 входов и 8 выходов, число логических элементов и ячеек буферного регистра рассчитано для 8-разрядного цифрового кода на выходе АЦП. В БИС КИ07ПВ2 имеется возможность управления видом выходного кода. Регулировка Viu в Ьр$ производится изменением Ияврг и Vrefx в пределах rh 1 В, а нелинейность корректируется путем подключения соответствующего вывода схемы к источникам Vrefx нлн Vref в зависимости от знака. Временная диаграмма работы БИС К1107ПВ2 аналогична таковой для БИС КП07ПВ1 (рис. 3.18), т, е. АЦП К1107ПВ2 является как бы техническим развитием АЦП КИ07ПВ1 в направлении увеличения числа разрядов до 8. Номинальные значения опорных напряжений и напряжений источников питания устанавливаются так же, как и для БИС К1107ПВ1. Допуски на их изменения те же. Нумерация н назначение выводов микросхемы: - опорное напряжение Urefi; IS, 15, 16, 18, 20- аналоговый вход; 14, 19 - общий (аналоговая земля); 17-корректировка нелинейности; 22 - спорное напряжение Urefs, 28, 43 - напряжение источника питания 11са\ 29, 42 - общий (цифровая земля); 30 - тактовый сигнал; 32 - цифровой выходи (MP); 33-35 - цифровые выходы 7-5; 36 - управление выходным кодом (вход 2); 37-39-цифровые выходы 4-2, t? -цифровой выход 1 (CP); / - управление выходным кодом (вход I); 47-50 - напряжение источника питания Ucc2; 1-10, 12, 21, 23-27, 31, 44-46, 51- 64 - иезадействованные выводы. Основные электрические параметры при температуре окруусающей среды 25+10 С Не менее Не более Число разрядов Ь . 8 - Нелинейность бъ, MP.......... -0,5 0,5 Дифференциальная нелинейность 6id, MP . . -1 I Абсолютная погрешность преобразования в конечной точке шкалы 6j.s, В........ -0,1 0,1 Время преобразования с, не....... - 100 Ток потребления от источника напряжения питания /eel, мА.............. - 35
