О-Г

разряды

1-Ш Suxei- разряШ май

ре-гатр

Рнс 3 9. функциональная электрическая схема преобразователя дробно-ликеГгаых зависимостей иа БИС К572ПВ1

Важнейшими требованикми, предъявляемыми к аппаратуре для бурения глубоких скважин, являются температурная стабильность, малые мощность потребления, масса и размеры. Ее основным узлом считается преобразователь синфазной составляющей (ПСС) вектора переменного напряжения в код (рис. 3.10) [57], Переменные напряжения Uxy синфазные с Uref (гоком Iref) и являющиеся составляющими напряжений датчика [/д, несут информацию о сопротивлении и угле наклона скважины.

Основу ПСС составляет БИС К572ПВ1, с помощью которой реализуется принцип импульсного фазочувствительного детектирования. Суть принципа заключается в уравнивании мгновенного значения напряжения на выходе датчика электродов Ua. со значением синфазной составляющей

в момент прохождения квадратурной составляющей Uy через пуль.

Тактовые импульсы подаются на вход 25 БИС К572ПВ1 с выхода интегратора на Л/-/ и А1-2 (ОУ иа ИС К14ОУД20). Срезы ТИ совпадают с переходом составляющей Uy через нуль. Преобразование в ПСС начинается с по-

Запись на. павнатную ленту

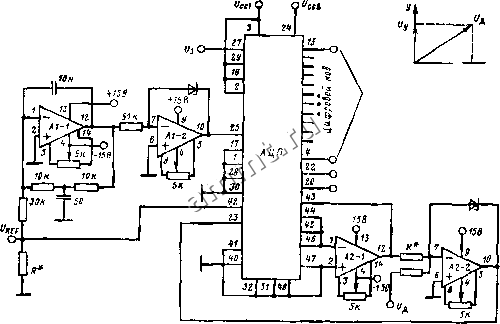

Рис. 3.10. Принципнальнйя элек-: рическая схема электронной части преобразователя синфазной составляющей

Шина а

Вход О-

Пиит Ынчыи 1лп

AU.n

Выход

Ч-15

3f-Z7

Рис, 3.11. Схема подключения БИС К572ПБ1 к МП серии К580.

ДША - дешифратор адреса; ДШК - дешифратор команд; ШФ - шинный формирователь; ТГ - тактовый reiiepdrop; СИ - слема уиранлення; РР - регистратор режима; ША - тша адреса; Ш4 - швва данных

дачи импульса запуска (У, на вывод 27 БИС. После завершения процесса преобразования выходной код считывается с АЦП и записывается па магнитную ленту, а на его вход сравнения (вывод 23) подается напряжение несущее информацию о следующем параметре.

Б принципиальной электрической схеме на рис. 3.10 для построения компаратора напряжения и интегратора использованы ОУ А2-1 и А2~2 на ИС К140УД20, а внешние управляющие сигналы задаются ЦИС серии K56I. Схема работоспособна в диапазоне рабочих температур с верхним значением до 170-180°С (на рис. 3,10 схема дана с авторскими уточнениями и исправлениями).

Особенности конструкторско-технологического исполнения БИС АЦП К572ПВ1 делают возможной ее совместную работу с серийно выпускаемыми МП комплектами без применения внешних дополнительных устройств. На рнс. 3.11 и 3.12 показаны варианты включения БИС К572ПВ1 с МП КР580ИК55 в режиме обмена данных без прерываний.
