!51!Я, ТО целесообразнее выбирать ОУ с временем установления менее 3-5 мкс, например ИС ОУ К154УДЗ,

При включении ЦАП в режиме чегырехквадрантно!о умножения эффективно применение ИС двухкаиальных ОУ (два ОУ в одном корпусе ИС), например К140УД20.

Во всех случаях включения БИС К572ПА2 ее выходное напряже[ше определяется кодом, записанным в регистр RG2. Запись кода в регистр RG2 (вывод 21) может производиться либо трансляцией входного кода через регистр RGi (вывод 6), либо с его промежуточным запоминанием в регистре RG!. Длительность импульсов по входам управления регнс[ров RG} и RG2 не должна превышать 5 мкс. Правила записи цифровой информации в регистры таковы:

rgi RCf2

Зйгшсь аятшых в ROJ, хранение предыдущих ланных

и 102 ...............1 О

Запись данных -лч RG1 в R02, хранение данных в RGI О 1 Прямое прохождение данных яерез RG1, RG2 ... t 1

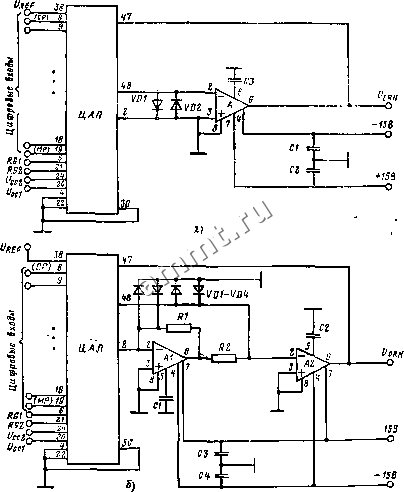

Принципиальная электрическая схема включения БИС ЦАП в режиме униполярного преобразования код - напряжение приведена на рис. 2.30, а. При тако.м включении схема формирует выходное напряжение от -UjiEF до 0. В ЦОС ОУ К154УДЗ {Л) включен внутренний резистор обратной связи БИС (вывод 47). Диоды VD}, VD2 (КД514.А) необходимы для защиты выхода 48 по напряжению.

Взаимосвязь Vorn ЦАП и кодов на его цифровых входах следующая:

ООО...ООО О

ООО.. .001 (-1 p)

100 .ООО -biiEFl

\\\::.п\ -\\2-)vEF

в схеме на рис. 2.30, а используются конденсаторы С/, С2 (КМ-56-Н90) емкостью 0.1 мкФД 5* и СЗ (КМ-56-ПЗЗ)

емтюстью 8 пФ ±5 %.

В схеме на рис, 2.30,6 выходное напряжение формируется в пределах от -Vref до Uref. Режим четырехквад-рантного умножения реализуется путем вычитания токов

К572ПА2 в режиме >инполярного преобразования (о) и четырехквад-Рис. 2 30. Принципиальные электрические схемы включения БИС ЦАП рентного умножения (б)

ioRN и loRN. Ток JoRN инвертирубтся А1 (ИС ОУ К154УДЗ). На выходе ОУ А2 (ИС К154УДЗ) происходит суммирование loRN и loRN.

Взаимосвязь Vorn с двоичным кодом па входе ЦАП:

01Г.!.1И 6*,5 MP 100., ООО -0,5 MP

ni::.lll J(l 2-a,f/p

Очевидно, что при таком включении ЦАП получение пулевого значения напряжения на выходе (середина характеристики преобразования) невозможно. Этот недостаток схемы устраняется подключением резистора смещения с сопротивлением 4096 /?э в (примерно 120 МОм) между выводом 3S и выводом 2 ЦАП, Тогда ток, протекающий через резистор смещения, суммируется с током Iorn, что соответствует увеличению Uorn на 1 MP. В этом случае взаИ мосвязь UoRN с двоичным кодом на входе БИС выглядит следующим образом-ООО... ООО Ufpp

ОМ. .111 Imp

100...ООО о

m:::iu l\i-2~)i\ef

Частотная коррекция ОУ в схеме обеспечивается конденсаторами С/, С2 (КМ-56-ПЗЗ) емкостью 8 пФЧ:5 %, а развязка по цепям питания - конденсаторами СЗ, С4 (КМ-56-Н90) емкостью 0,1 мкФ+7, Диоды защиты VD1- VD4 типа КД514А.

Погрещность определяется отношением сопротивлений резисторов R1 и R2,

Области применения БИС ЦАП К572ПА2 идентичны ИС ЦАП К572ПА1. В большинстве случаев возможна функциональная заменяемость между указанными типами микросхем умножающих преобразователей. Поэтому ниже будут рассмотрены лищь несколько примеров включения ЦАП К572ПА2 в составе узлов РЭА.

Для графического отображения результатов измерений и математической обработки данных в вычислительном комплексе [44] используется двухкоординатный графопостроитель, управляемый контроллером. В его состав входят две БИС К572ПА2А, включенные совместно с ИС ОУ К553УД1А н ответственные за управление пером графопостроителя по осям X к Y. Выбор коэффициента усиления по напряжению ОУ определяется в каждом конкретном случае размерами поля графопостроителя. С этой целью
