(cp) i

Через ехемд VBI

;опряшгния 1 \ ij

уробией j

+5B -О

+tS8 -O

5W <

51ВВП

6-f5B

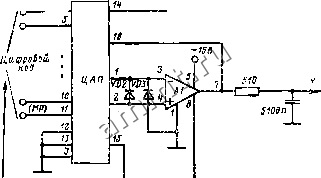

Рис 29 Схема оконечного устройства узла вывода информации о автоматизированном измерителе спектра (Примечание: Диоды vd3 и VLhl следует подключить в обратном направлении!)

входят две ИС ЦАП К572ПАи две ИС ОУ К140УД8Б {AJ, Л2), включенные на выходах ЦАП, и набор дискретных элементов. Управление ИС ЦАП по цифровым входам осуществляется микросхемами серии К155. Выходными сигналами устройства являются аналоговые напряжения по координатам X и У для управления лучом осциллографа С1-72. В схеме на рис. 2.9 -стабилизатор Д818А, VD2 -диоды КД509А. Микросхемы ЦАП К572ПА1 стали основиымн элементами для сопряжения мнкроЭВМ с линейкой фотопрнем-ников К1200ЦЛ1 на приборах с зарядовой связью (ПЗС).

R1 IK

Й-- -

Phc 2.10. Cxeya устройства сопряжения микроЭВМ с липецкой фоо-прйемннков на ПЗС

3 устройстве, описанном в [28], используются два идентичных узла цифро-аналогового преобразования, включающих ИС Ко72ПА!, ИС ОУ КИ0УД8А, полупроводниковые приборы. Принципиальная электрическая схема одного из таких узлов показана на рнс. 2.10. Источник опорного напряжения ЦАП собран на транзисторах VT1 (КПЗОЗБ), VT2 (КТ315Г) и стабилитроне VD2 (Д818Д), а резистор-иын делитель R1 - R9 и стабилитрон VD1 (КС162А) обеспечивают устойчивую работу КМОП ИС ЦАП с цифровы-ии ТТЛ ИС серии К155. В схеме применен ОУ Л на ИС К140УД8.

Микросхема ЦАП К572ПА1А (Б) широко применяется в программно-управляемых от ЭВМ источниках питания, выпрямителях, импульсных усилителях с управляемым ко-эффициентой! усиления, высоковольтных формирователях напряжения и др.

Программно-управляемый высоковольтный стабилизированный источник питания, принципиальная электрическая схема которого рассмотрена в [29], обеспечивает выходное напряжение от О до 3 кВ с днскретностями 3 В и 3 мВ в пределах 3 В. Максимальный ток нагрузки достигает 20 мА. Амплитуда пульсаций выходного напряжения не превышает 10 мВ. Управляется источник питания от ЭВМ Электроника-60 .

Запись кода, соответствующего выходному напряжению источника, производится по каналу связи с ЭВМ и 10-раз-

рядБые буферные регистры при поступлении управляющих сигналов, которые образуются путем дешифрации четырех старших разрядов 16-разрядного слова от ЭВМ.

Кодовые комбинации с регистров поступают на 10-разрядные ЦАП, выполненные на ИС К572ПА1 и ИС ОУ К140УД6. Первым ЦАП проводится регулировка выходного напряжения с дискретностью 3 В в диапазоне О-3 кВ, а вторым - регулировка с дискретностью 3 мВ в пределах 3 В. Аналоговые сигналы с выходов двух ЦАП поступают на инвертирующий вход ОУ (ИС К153УД5). На этот же вход ОУ через делитель поступает напряжение с выхода источника, включая тем самым влияние нагрузки па величину выходного напряжения.

В [30] рассмотрена принципиальная электрическая схема низкочастотного фазочувствительного выпрямителя, в которой процесс выпрямления напряжения

осуществляется путем его умножения па некоторую периодическую функцию времени Gat с последующим выде.тени-ем постоянной составляющей из резтьтата умножения. С этой целью используются ИС К572ПА1Б совместно с двумя ИС ОУ 140УД6Б (по числу аналоговых выходов ЦАП), которая управляется 5121 8-разрядным двоичным словом (по числу выборок синусоидальной функции аргументов от О до я/2). Вся цифровая информация хранится в ПЗУ 505РЕ30052. Два разряда ЦАП управляются по входам 13 (MP) и 4 (CP) от триггера ИС 564ТМ2. Рассмотренное устройство может быть использовано и как нрецизнопиый генератор в диапазоне частот от О до 15 Гц,

В рентгеноспектрометрнческих усилительно-преобразовательных трактах [31] используются быстродействующие импульсные усилители с цифровым управлением коэффициентом усиления. В схеме на рис. 2.1! коэффициент усиления изменяется программным способом от 16 до 255 с шагом 1 с помощью ИС К572ПА1, работающей в режиме линейного 8-разрядного преобразования. Импульсы напряжения длительностью не менее 500 нс передаются позтому усилителем с уровнем нелинейных искажений 0,5%. Совместно с ЦАП К572ПА1 в схеме применены три ИС ОУ К574УДА1 {А1-ЛЗ). Первый каскад имеет постоянный Коэффициент усиления 20 и используется как ИОН ЦАП. Второй каскад - линейный аттенюатор, управляемый 8-разрядным двоичным параллельным кодом.
