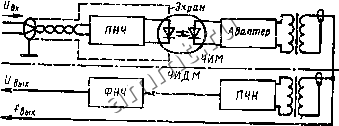

Читальный зал --> Применение микроэлектронных ЦАП AU.n и.лп Г1г1 к ЕС ЗВМ Рис, 1.3, Структурная схема терминала па базе ЭВМ ЕС7903.Л4, включающая преобразователи информации, С выхода магнитофона Мг1 аналоговый сстнал звукового вещания поступает на вход Ю-14-разрядвого АЦП, где преобразуется в цифровой код, который подается на вход устройства сопрнжьння (УС). В -УС/ сигналы с выхода АЦП синхронизируются и согласовываются с сигналами блока управления БУ1, который дает команду о прохождении информации в оперативное ЗУ (ОЗУ) ЭВМ, а затем во внешнюю память ЭВМ на магнитных лентах или дисках. Вывод обработанного цифровыми методами сигнала звукового вещания из ЭВМ ьа Мг2 осуществляется с помощью ЦАП. Информация считывается из внешней памяти ЭВМ п ОЗУ, откуда поступает на вход блока стандартного сопряжения (БСС). После реа-лиэации команд управления информация поступает на выводное устройство УС2, а затем по команде БУ2 - на вход ЦАП. Сигнал с выхода ,ЦАП записывается на МгЗ, Совокунносгь АЦП, ЦАП, УС/, УС2 и генератора Г образует устройство сопряжения сигналов звукового вещания (УССЗВ). Микросхемы ЦАП и АЦП широко применяются в интерактивных средствах обмена информацией между оператором и ЭВМ, а также базой данных информационных систем. К таким средствам относятся речевые тспминалы (РТ), в которых АЦП используются для организации ввода-вывода информации в подсистеме распознавания слуховых образов, а ЦАП - в подсистеме синтеза речи (рис. 1.4) (3). Помимо АЦП, ЦАП, фильтра низкой частоты (ФНЧ) н полосового фильтра (ПФ) на схеме показаны пять модулей на основе микропроцессоров (МП). В модуле анализа и кодирования (МАК) речевого сигнала цифровая обработка сигнала выполняется методами дифференциальной импульсно-кодо- оиной системе ИаЬар манера адресата Риг. 1.4 Структурная схема речевого терминала вой модуляции и выделении параметров на базе линейного предсказания. В модуле синтеза и носстачовления (МСВ) осуществляется обратная операция - декоднровэ!зпе речевого сигнала в соответствии с заданной процедурой. .\одуль распознавання образа (МРО) построен на матричной БИС и выполняег пара.глельную обработку вектора параметров речевого сигнала. Для подклю ения РТ к информационной системе используются модули протоколов нижнего и верхнего уровней (МПУ) для передачи в цифровой форме образов речи или команд. Области применения интегрирующих преобразователей отличаются некоторой спецификой, связанной с принципом их работы и набором основных электрических параметров. Так. результат преобразоваиня в интегрирующих АЦП часто представляется в десятичном коде (см. табл. 1,1). что удобно для прнменоипп в цифровых мультиметрах, щитовых приборах, электронны.х термометрах и др. Интегрирующие ЦАП типа частота - напряжение характеризуются диапазоном частот входного сигнала и уровнем нелинейности преобразования на заданных частотах [4], Низкий уровень шумов, обесаечнваемый интегрирующими АЦП в процессе преобразования аналоговых сигналов, делает их незаменимыми для применения в щитовых приборах, мультиметрах, цифровых термометрах и т.п. Не менее разнообразны области применения преобразователей частота-напряжение (ПЧН). Они используются в системах измерения скорости и TopMOjKeHHn автомобилей, измерителях ухода частоты несущей, генераторах управляемого напряжения, высокоточных накопителях информации, помехоустойчивых системах передачи данных, временных устройствах, ф11льтрах низкой частоты, измерительных каналах с частотно-импульсной модуляцией, прецизионных АЦП и др. На рис, 1.5 представлена структурная схема системы управления 2-385 Датчик правого колеса пнч - Латник леШо колеса Сигнал CKCpacfTJu Сигнал упраЬлв-пая клапанам Сивиал апеЗлеиик Рнс. 1,5 Структурная схема снс-темы управления тормо/ксннем автомобиля торможением автомобиля, предотвращающая юз. Ее работа основана иа измерении отрицательного ускорения задних колес при торможений нлн Повороте. Датчики угловой скорости (частоты вращения) установлена у каждого из ведущих колес, поскольку дифференциал автомобиля ноз-волиет нм вращаться с различными скоростями, вплоть до полной остановки. Сигналы с выходов датчиков, несущие информацию о частоте вращения, поступают на индивидуальные ПЧН. Уровни напряжения с выходов ПЧН подаю1Сй на схел5у сравнения (СС), в результате чего выявляется колесо с наименьшей угловой скоростью. Выход схемы срав-пенпя соединен с дифференцирующим устройством (ДУ), которое вырабатывает сигнал замедления противоположного колеса. Таким образом спепление автомобили с поверхносгью дороги выравнивается, Структурная схема измерительного канала (ИК) для передачи аналоговых сигналов в электрофизических установках показана на рис, Ь6 В схеме можно выделить два основных элемента* частотно-импульсные модулятор и демодулятор (ЧИМ н ЧИДМ). В составе ЧИМ используется ПНЧ, который гальванически развязан с адаптером последовательной линии связи. Это обстонтельство, а также экранирование ПНЧ являются важными факторами повыщенни помехоустойчивости ИК-В ЧИДМ включена ПЧН н ПНЧ для подавлении пульсаций напряжения  Рнс, 1.6. Структурная схема помехоустойчивого измерительного канала с частотно-импульсной модуляцией
