Читальный зал --> Применение микроэлектронных ЦАП ВхоГ

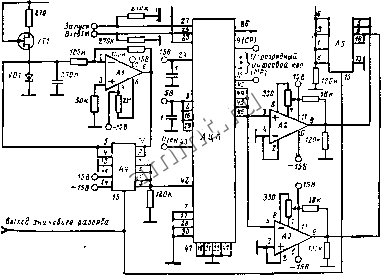

Вшв9 4В,47 Рис. 3.12. Схеиа подключения БИС К572ПВ1 в режимах. ДЦП и ЦШ к МП БИС КР580ИК55 Б пераом случае управление режимом работы АЦП осуществляется подачей на вывод 17 соответствующего сигнала от МП. Запуск БИС в режиме АЦП производится подачей от МП в регистр режима РР сигнала Разрешение эа-пуска, а затем через схему управления СУ - на вывод 27 сигнала Запуск микросхемы. После прихода с вывода 26 АЦП сигнала Конец преобразования МП считывает 8-разрядное слово, содержащее младшие информационные разряды преобразователя, путем подачи через дешифратор команд ДШК н схему управления СУ сигнала Чтение на вывод 16 АЦП Вход управления MP. Аналогично считывается 4-разрядное слово старших разрядов путем подачи МП-снг-нала Чтение иа вход 2 АЦП Вход управления СР. Командой МП Чтение CP одновременно осуществляется очередной запуск АцП. Запуск ЦАП производится по сигналам Запись CP и Запись MP, прошедшим через ДШК и СУ. Сигнал стробиро- вания ЦАП поступает от РР иа вывод 29 АЦП -Вход стро-бирования. На рнс. 3.12 показано одновременное подключение мнк-росхем К572ПВ1, работающих в режимах АЦП н ЦАП к МП КР580ИК55. Управление преобразователями в этом случае осуществляется через порт С (РСО-РС2 и РС4- рев). Цифровая информация в ЦАП передается через порт А (РА0~РЛ7) и принимается от АЦП через порт В (РВО- РВ7) БИС МП. Точностные свойства н малая потребляемая мощность БИС АЦП К572ПВ1 позволяют использовать ее в сейсмической аппаратуре для цифровой обработки геофизических сигналов. Наличие управляющих входов облегчает организацию многоканальной обработки. Четырехканальиый 13-разрядный АЦП на основе БИС К572ПВ1Б [58] обрабатывает сигналы сейсмоприемииков амплитудой ±9 В в диапазоне частот от О до 20 Гц. Частота опроса каждого нз каналов составляет 100 Гц, 13-й разряд АЦП (знаковый) используется для определения полярности входного сигиЗ ла и выбора необходимого режима работы. Ч5Е 1SB  Рнс. 3.13. принципиальная электрическая схема узла АЦП на БИС а57!2ПВ1 д. проведения ниогоканальнсгй цифровой обработки сигналов в состав устройства АЦП входят коммутатор каналов (четыре ИС КР590КН7), стробнруемая схема определения знакового разряда (на триггере К561ТМ2 н двух ОУ К154УД1), переключаемый ИОН (на ИС ОУ К140УД12 н переключателе КР590КН7), БИС К572ПВ1Б со схемой переключения режимов КР590КН7, КН К554СА2, ЦИС управления серии К561. На рис. 3.13 показана основная часть принципиальной схемы преобразователя, включающая БИС АЦП с ИОН на ОУ Al и элементами переключения режимов А2-А5. Особенностью схемы является применение двух КН А2 н A3 с переключением выходного сигнала вместо одного КН с переключаемым входом. Этот схемотехнический прнем позволяет в полной мере реализовать точностные характе-рнстикн БИС К572ПВ1 при работе с сигналами иа уровне 10 мВ, несмотря на большое напряжение гистерезиса КН. Б узле ИОН АЦП, выполненном на А1 и А4, применены транзистор VT1 (КП302АМ) н стабилизатор VDl (КС191Т). гл.г. микросхема микромощного З-РАЗРЯДНОГО АЦП Микросхема представляет собой сопрягаемьй с МП АЦП последовательных приближений, выполненный по технологии КМОП. Конструктивно ИС размещена в керамическом герметичном 18-выводном корпусе с вертикальным расположением выводов. Функциональная электрическая схема АЦП показана на рнс. 3.14. Оиа построена таким образом, что АЦП обеспечивает основные условия сопряжения с МП, а именно: длина цифрового слова (число разрядов) на выходе преобразователя соответствует длине слова базовых типов отечественных БИС МП; управление его работой осуществляется непосредственно сигналами от МП с минимальными аппаратными и программными затратами; временные характеристики АЦП хорошо совпадают с временными характеристиками большинства типов БИС МП; цифровые выходы преобразователя допускают прямое подключение ко входным портам и шине данных МП. По отношению к МП микросхема АЦП может использоваться как статическая память с произвольной выборкой, память со считыванием или медленная память. Алгоритм преобразования АЦП реализуется с помощью
